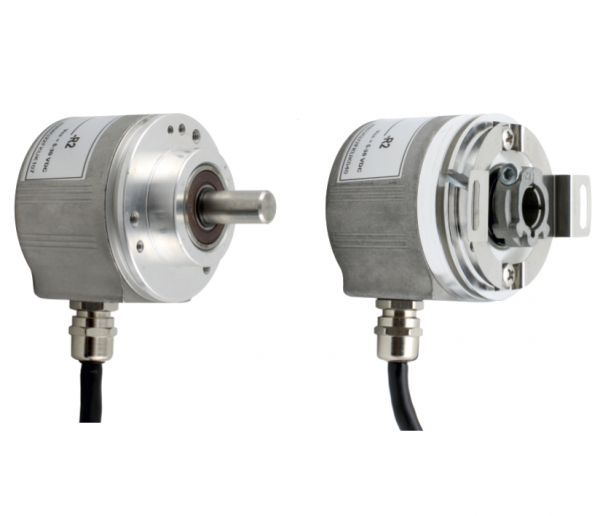

Энкодер Innocont EIP 58 инкрементальный

Описание инкрементального энкодера Innocont EIP 58

Программируемые инкрементальные энкодеры серии EIP 58 предназначены для точного измерения параметров перемещения различных объектов (скорость, направление вращения, угловое положение и пр.). Серия относится к инкрементальным оптическим или магнитным устройствам, которые выдают определенное число импульсов за один оборот (разрешение). Датчик преобразует угол поворота вращающегося объекта (напр., вала электродвигателя или редуктора) в определенную последовательность электрических цифровых сигналов с заложенной в них информацией. Подключение к персональному компьютеру осуществляется при помощи программатора EP PT-PC, настройка - посредством специально установленного программного обеспечения.

• Размер корпуса стандартизированный – 58 мм;
• Настраиваемый диапазон разрешения – от 1 до 65536 имп/об;
• Настраиваемая нулевая метка;
• Тип присоединения – зажимной фланец, полый вал или сервофланец.

Для передачи крутящего момента на устройство предусмотрена разрезная муфта (поставляется в комплекте с энкодерами с выступающим валом).

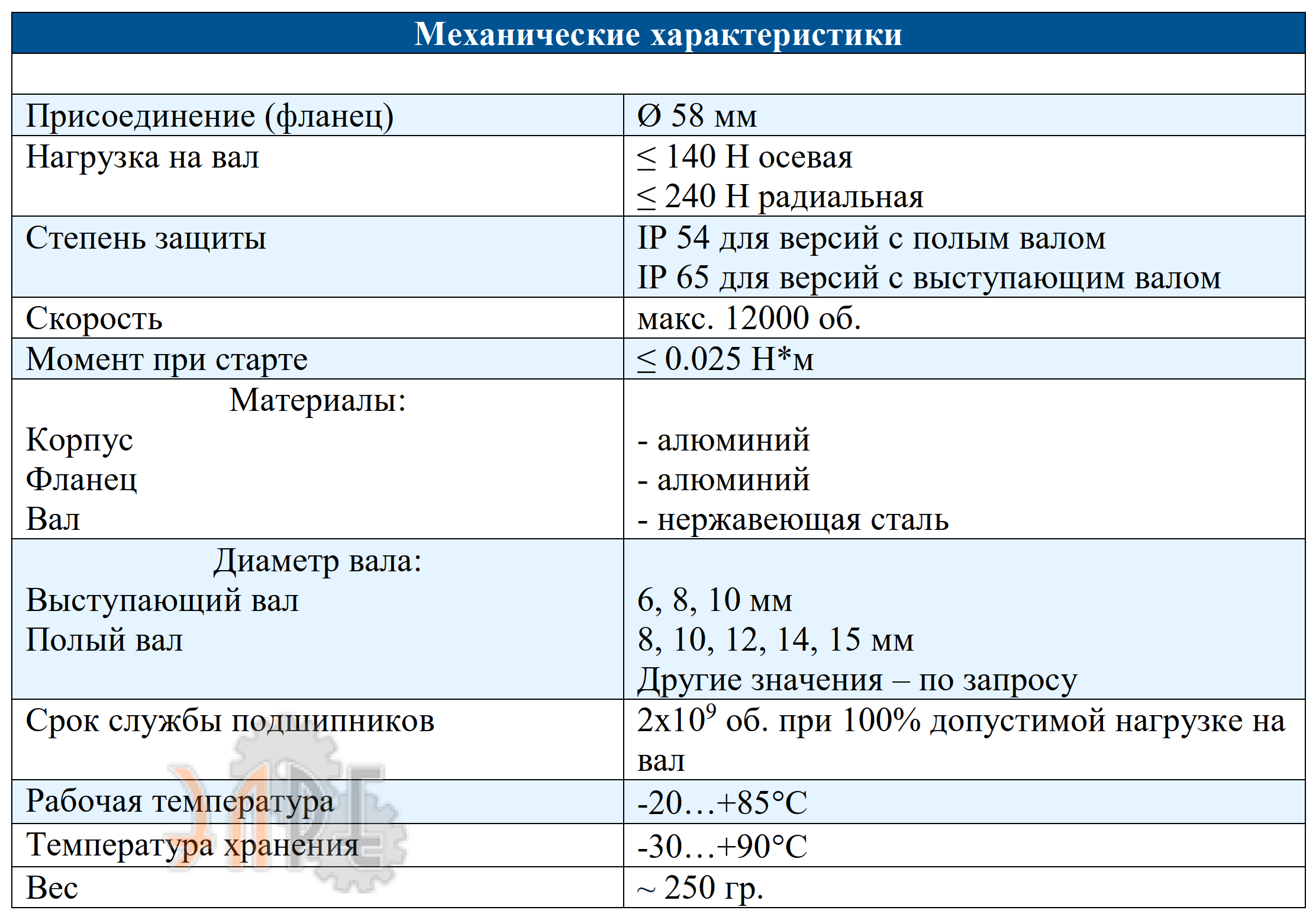

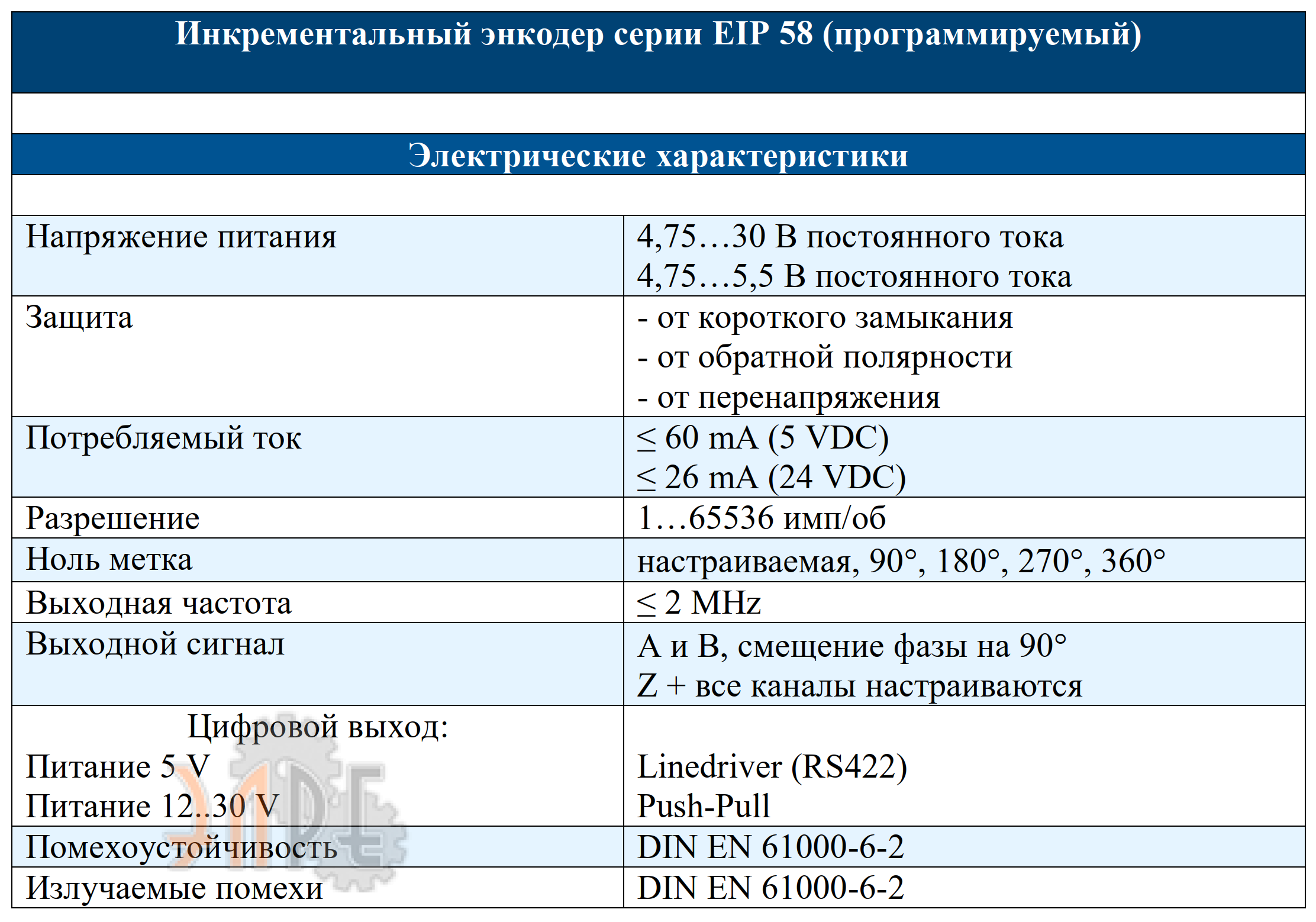

Характеристики энкодер инкрементальный Innocont EIP 58

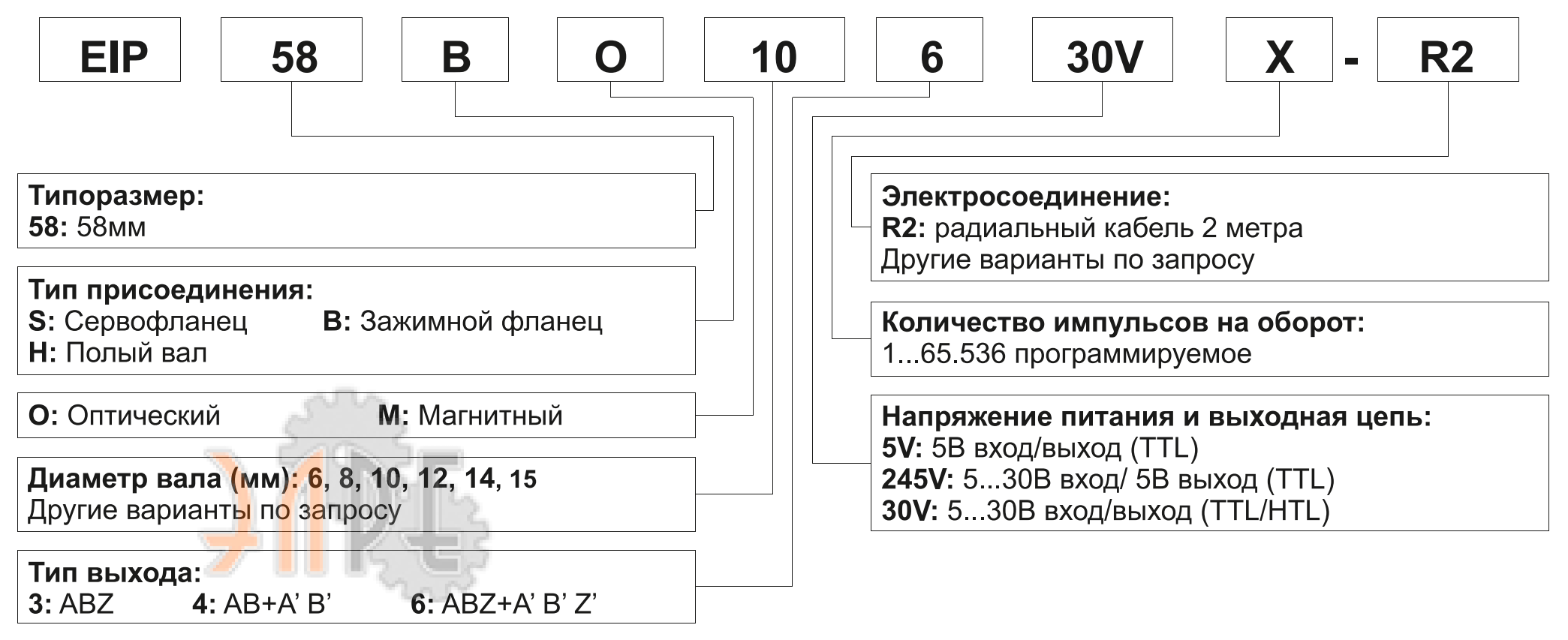

Расшифровка наименования

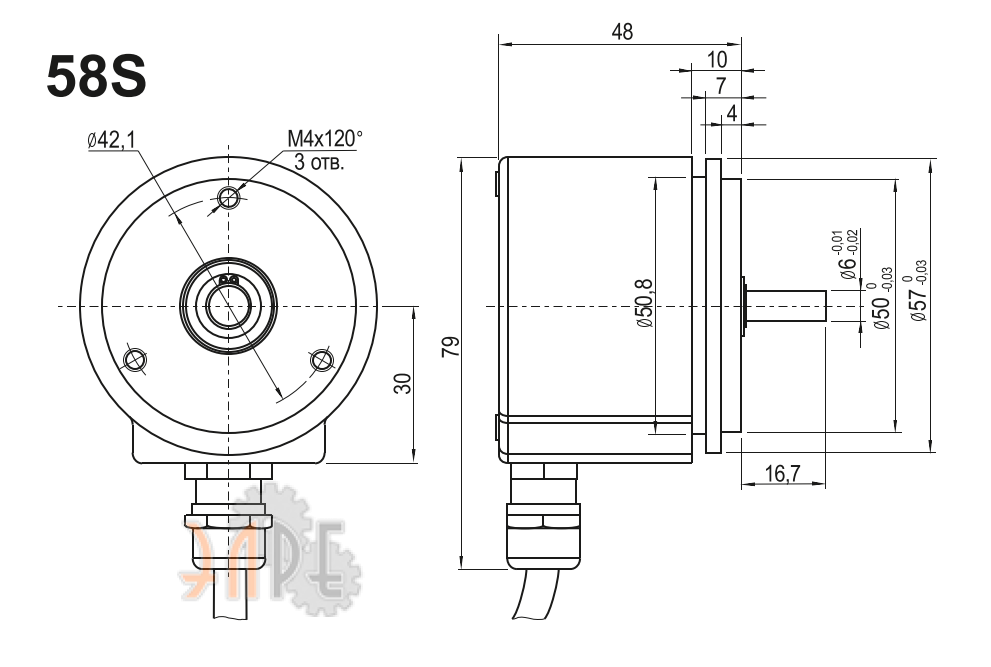

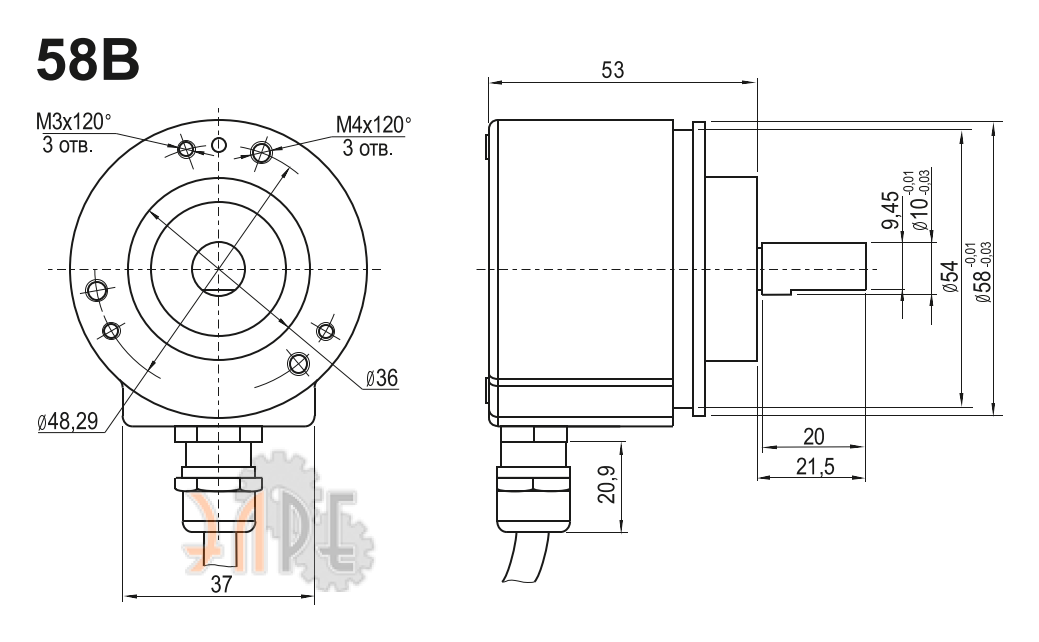

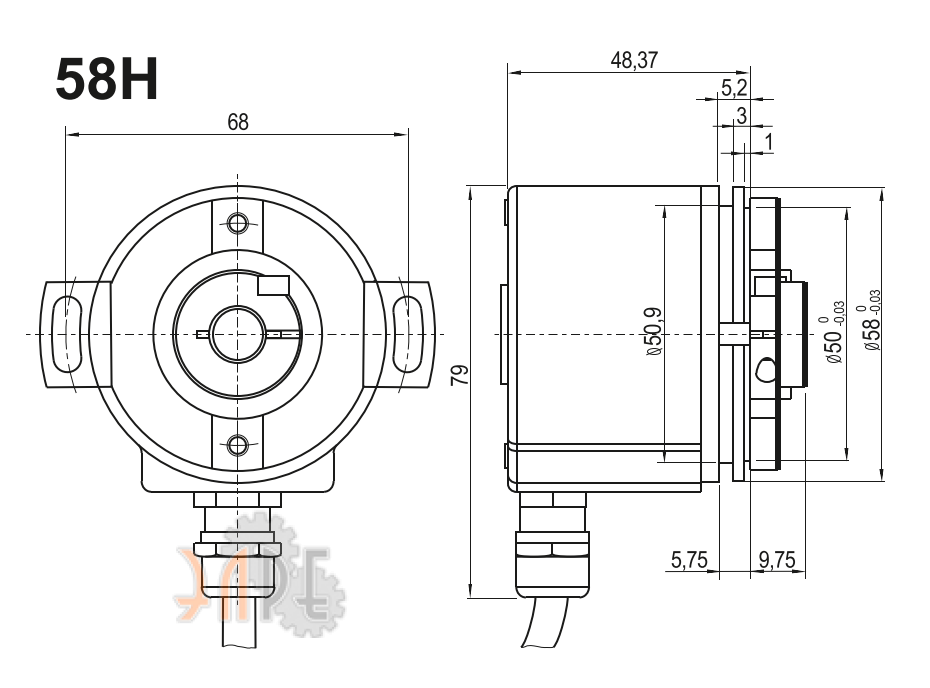

Схема и габаритные размеры энкодера Innocont EIP 58

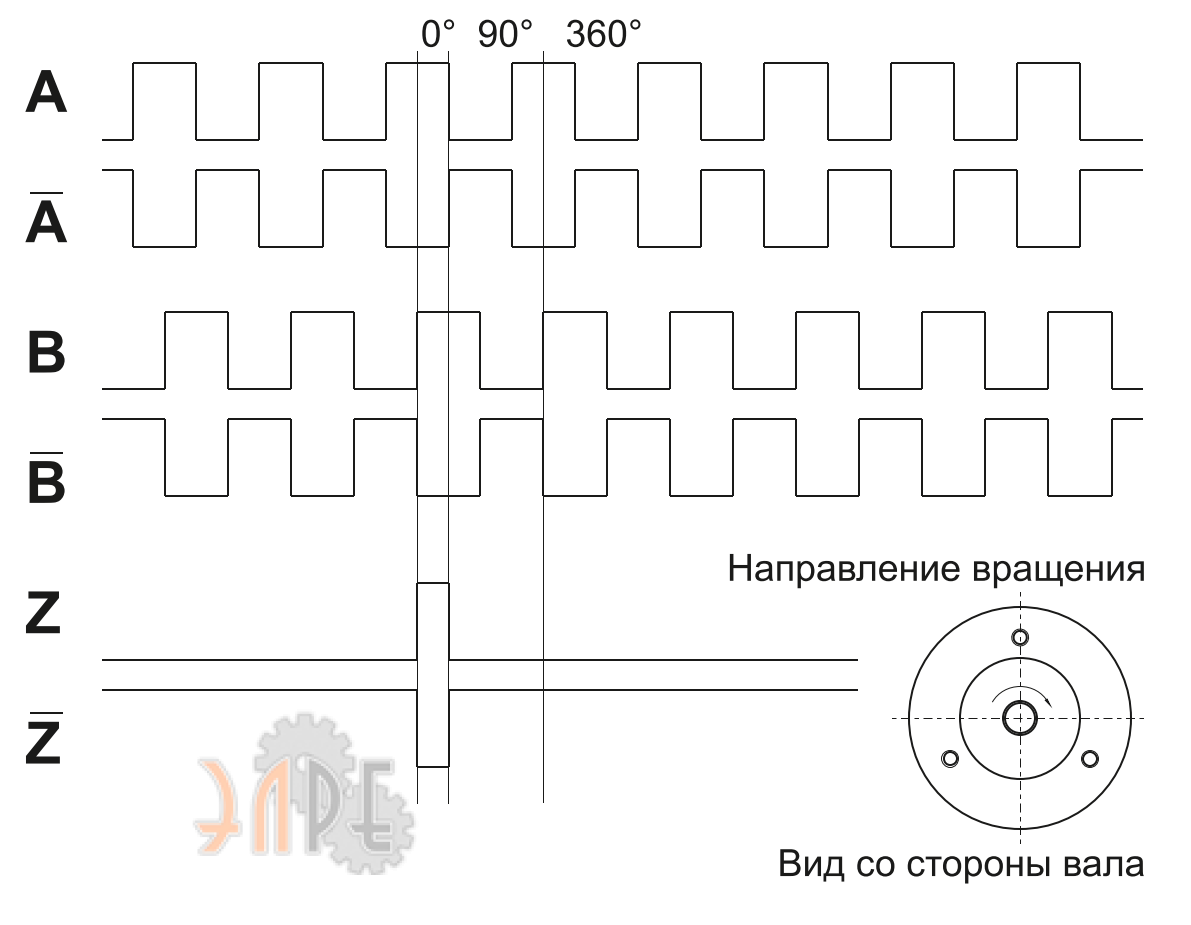

Диаграмма выходных сигналов

Схема электрического присоединения

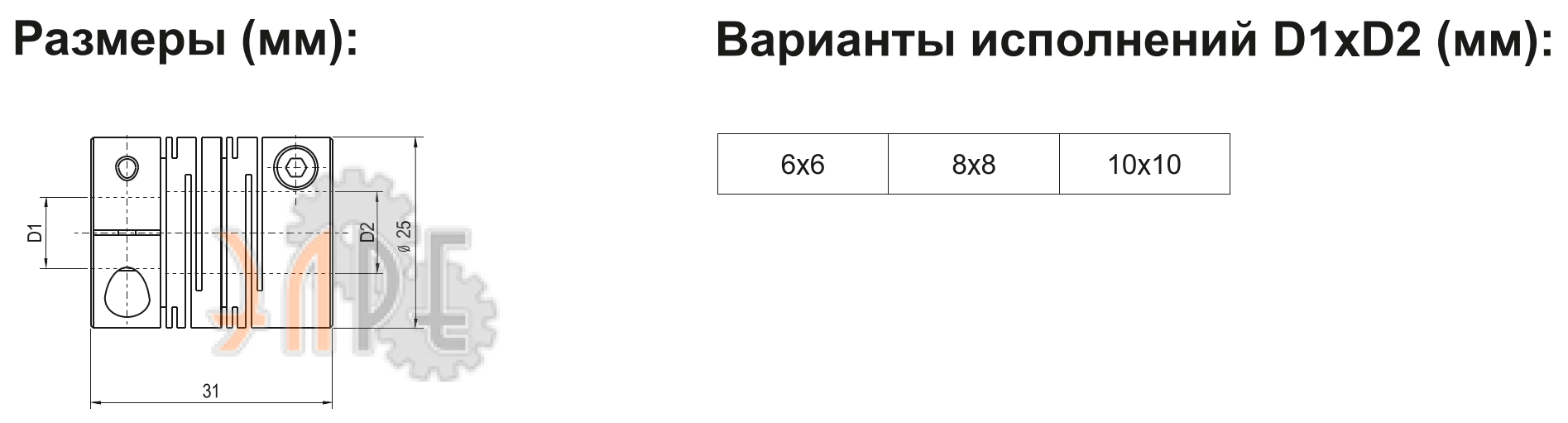

Характеристики муфта разрезная
