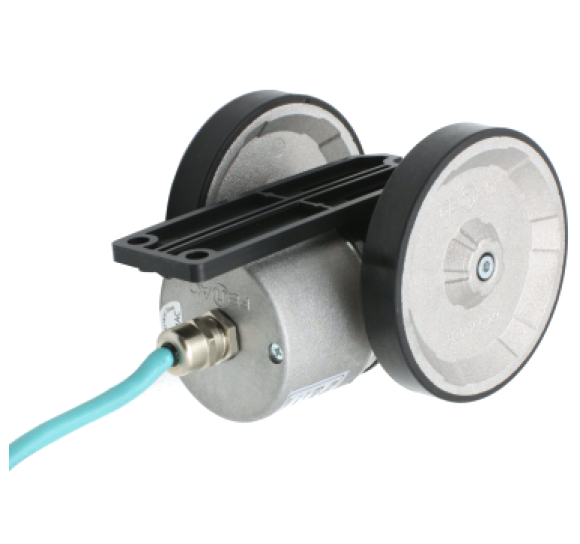

Энкодер Innocont ENC TPD инкрементальный с мерным колесом

Описание инкрементального энкодера Innocont ENC TPD

Инкрементальные энкодеры серии ENC TPD с мерным колесом используются для точного измерения линейных параметров подвижных объектов, таких как скорость или длина. Серия относится к инкрементальным оптическим импульсным устройствам, которые предназначены для замера длины посредством анализа последовательных линейных движений. Датчики ENC TPD преобразуют вращательные движения мерного колеса в последовательность электрических сигналов на выходе. Разрешение для данной серии энкодеров исчисляется как отношение числа импульсов к длине (обороты колеса). Энкодер функционирует вместе со счётчиком для подсчета импульсов или тахометром. Сфера применения – замер длины рулонных материалов; контроль перемещения подвижных частей механизмов различного назначения; измерение расстояний при проведении лабораторных испытаний, метрологических исследований и пр.

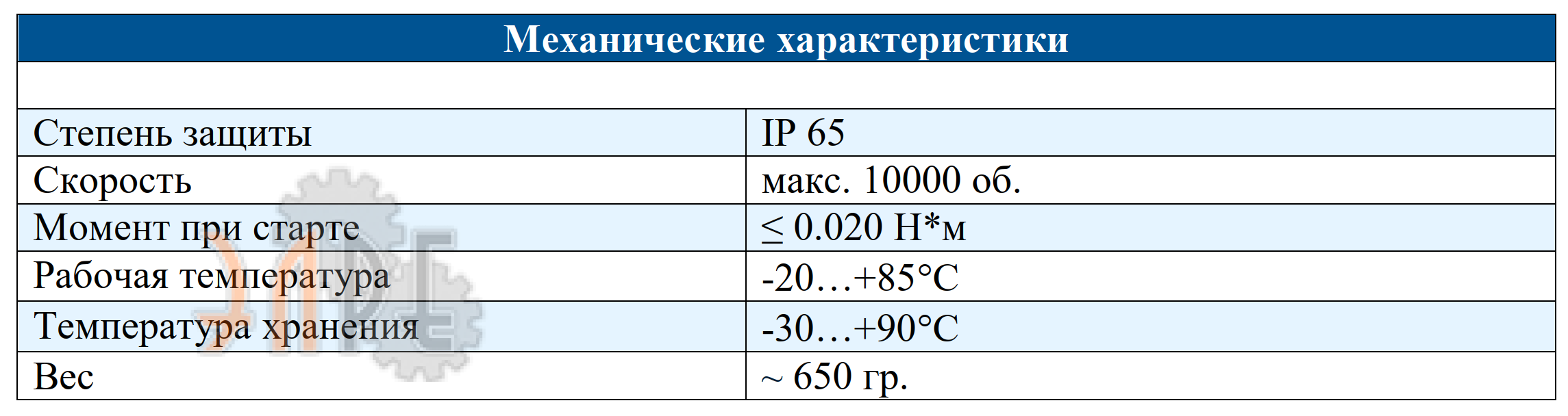

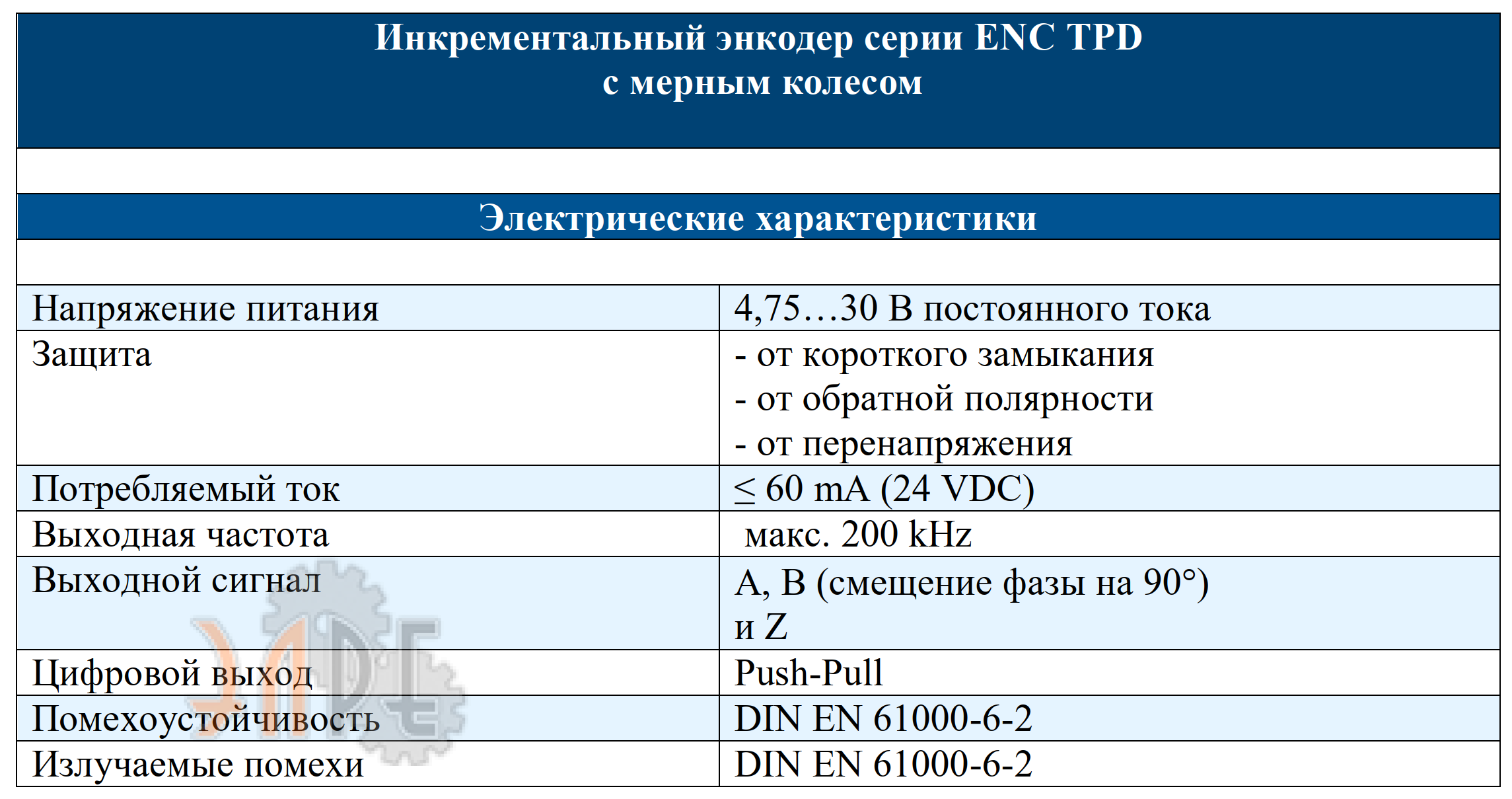

Характеристики энкодер инкрементальный Innocont ENC TPD

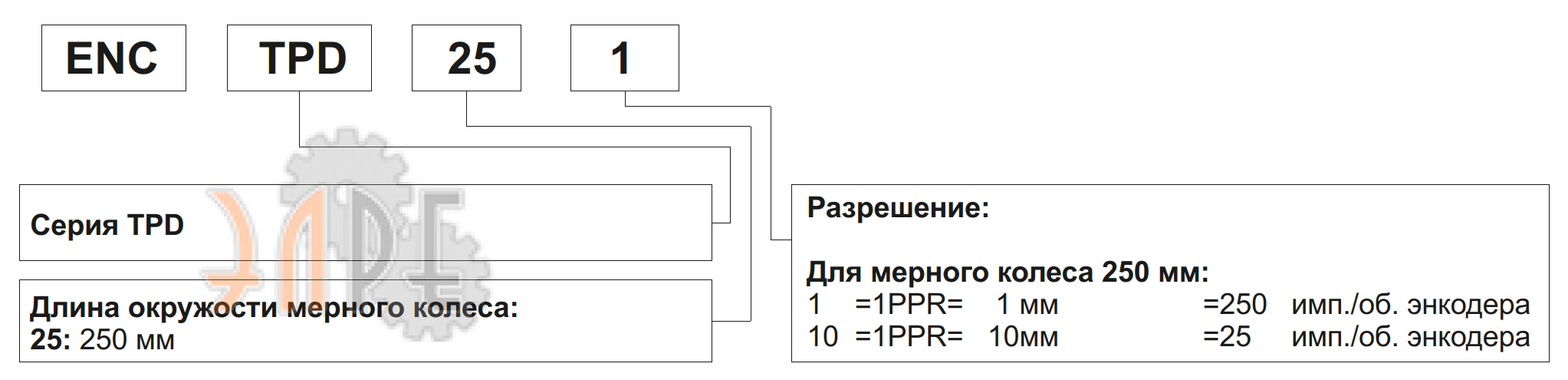

Расшифровка наименования

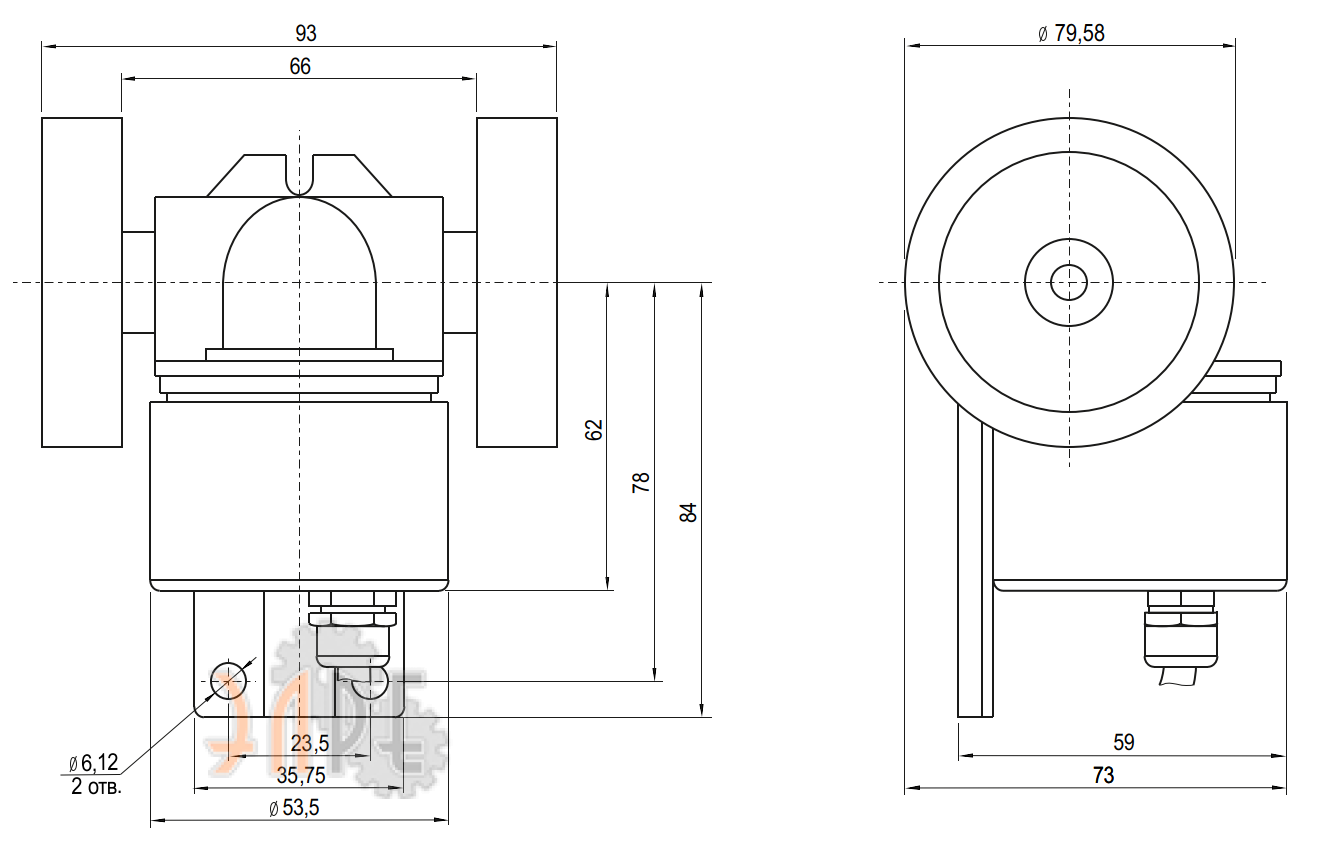

Схема и габаритные размеры энкодера Innocont ENC TPD

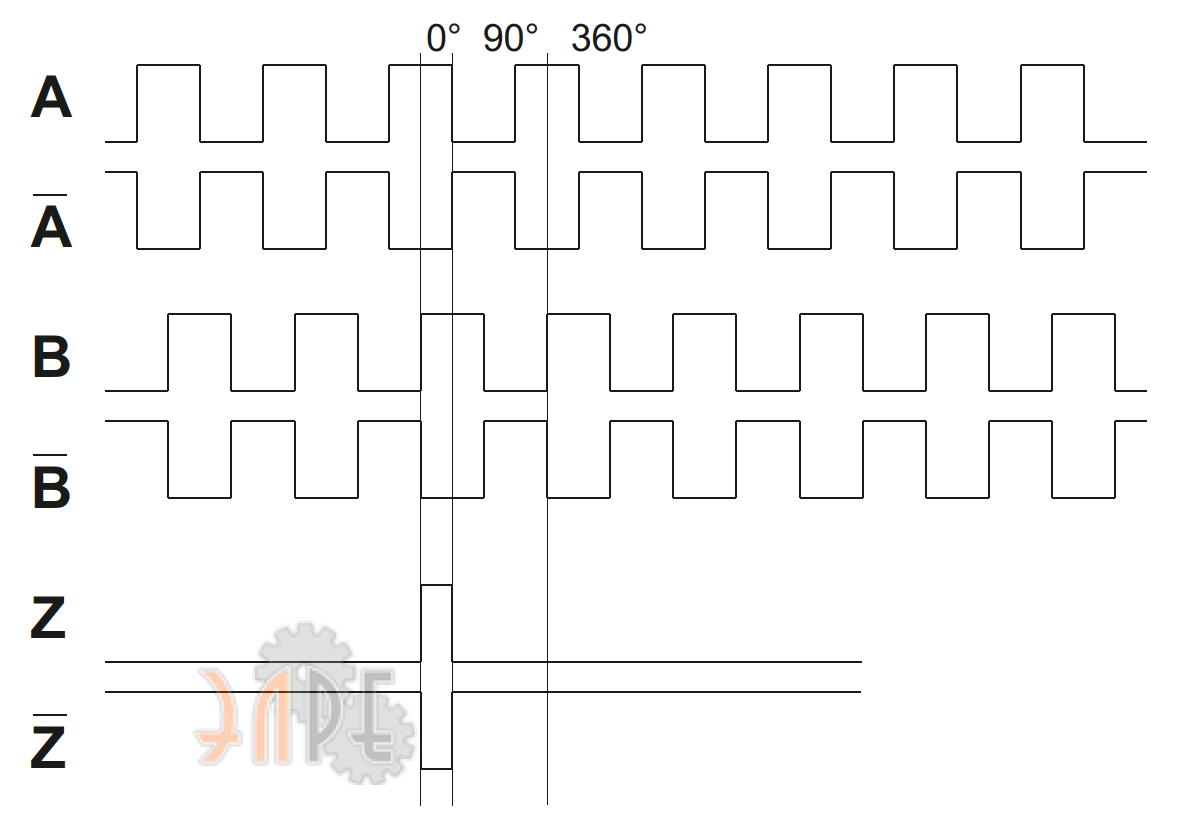

Диаграмма выходных сигналов

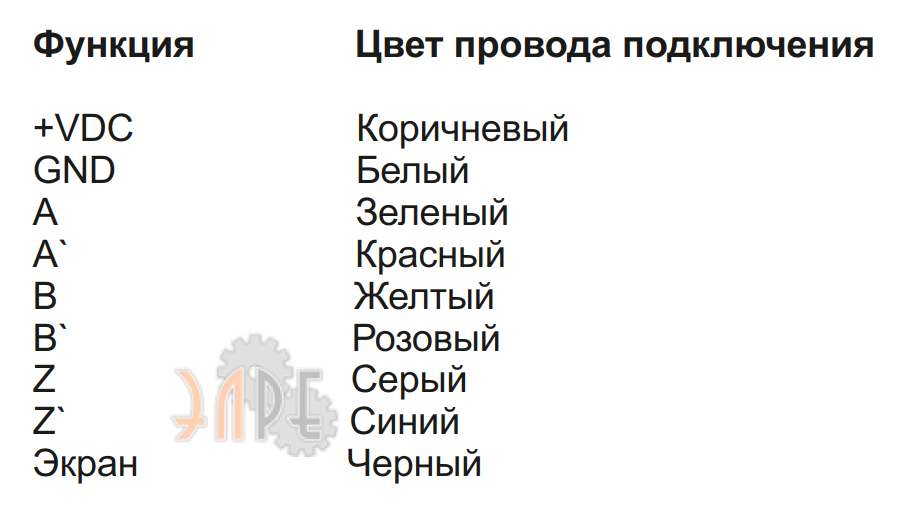

Схема электрического присоединения
