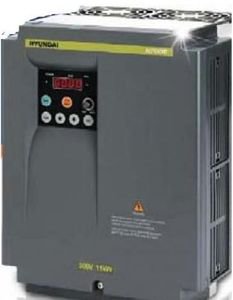

Преобразователь частоты HYUNDAI серии N700Е/P - Более простой и бюджетный вариант серии N700V, предназначен предназначен дляуправления общепромышленным электроприводом для маломощных, нормальных, инерционных, ударных нагрузок, конвейер, механический станок, насос, вентилятор, компрессор, ткацкий станок, промышленная стиральная машина и т.п.
C 2012 года поставляются усовершенствованные преобразователи частоты HYUNDAI N700E/P с двойной мощностью (переключаемая модель), это та же модель серии N700E, только имеет возможность переключения с общепромышленной нагрузки (N700E) на насосную нагрузку (N700P) на ступень выше по току и мощности при снижении перегрузочной способности со 150% до 120%.
Обозначение, на примере модели мощностью 5,5 кВт переключаемой на насосную нагрузку мощностью 7,5 кВт:HYUNDAI N700E-055HF/075HFP
Диапазон мощностей
Применимость к различным нагрузкам
Усиленные защитные функции в процессе работы
Улучшенная функция настройки двигателя помогает осуществлять аккуратное управление скоростью
Функция расширенной защиты для безопасности функционирования
Встроенная панель (BRD) контура регенеративного торможения 0,4кВт ~ 22кВт
Улучшенная маневренность при различных нагрузках
Улучшенная система ПИД -регулирования
Встроенная система ПИД-регулирования позволяет постоянно следить за давлением и расходом, не требуя для этого дополнительных приспособлений.
Простота в эксплуатации и техническом обслуживании
Компактные размеры
Модель\Характеристика | Инвертор HYUNDAI N700Е...HF/...HFP, класс 3х380В | |||||||||||
N700Е- 004HF | N700Е- 007HF | N700Е- 015HF | N700Е- 022HF | N700Е- 037HF | N700Е- 055HF | N700Е- 075HF | N700Е- 110HF | N700Е- 150HF | N700Е- 185HF | N700Е -220HF | N700Е- 300HF | |
Максимальная мощность (кВт) общепром. | 0,4 | 0,75 | 1,5 | 2,2 | 3,7 | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | 30 |
Максимальная мощность (кВт) для насосов | - | - | - | - | - | 7,5 | 11 | 15 | 18,5 | 22 | 30 | 37 |
Номинальный выходной ток (А) общепром. | 1,8 | 3,4 | 4,8 | 7,2 | 9,2 | 12 | 16 | 23 | 32 | 38 | 45 | 58 |
Номинальный выходной ток (А) для насосов | - | - | - | - | - | 15 | 22 | 29 | 37 | 43 | 57 | 70 |
Мин. подключаемое сопротивление (Ом) | 180 | 180 | 180 | 100 | 100 | 70 | 50 | 50 | 30 | 20 | 20 | 12 |
Вес, кг | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 4,2 | 4,5 | 4,5 | 7 | 7 | 7,5 | 22 |
Модель\Характеристика | N700Е- 370HF | N700Е- 450HF | N700Е- 550HF | N700Е- 750HF | N700Е- 900HF | N700Е- 1100HF | N700Е- 1320HF | N700Е- 1600HF | N700Е- 2200HF | N700Е- 2800HF | N700Е- 3500HF | |
Максимальная мощность (кВт) общепром. | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 220 | 280 | 350 | |
Максимальная мощность (кВт) для насосов | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 200 | 250 | 320 | 375 | |
Номинальный выходной ток (А) общепром. | 75 | 90 | 110 | 149 | 176 | 217 | 260 | 300 | 415 | 525 | 656 | |
Номинальный выходной ток (А) для насосов | 85 | 105 | 135 | 160 | 195 | 230 | 285 | 370 | 450 | 600 | 680 | |
Мин. подключаемое сопротивление (Ом) | 12 | 6 | 6 | 6 | 6 | 6 | 6 | 3 | 3 | 3 | 2 | |
Вес, кг | 22 | 27 | 30 | 50 | 50 | 60 | 60 | 110 | 110 | 170 | 170 | |
Метод контроля | Пространственно векторное управление PWM (Широтно-импульсная модуляция), U/F | |||||||||||
Номинальное входное напряжение (B) | Трехфазное 380 – 480 В (±10%) 50/60 Гц (+-5) | |||||||||||
Номинальное выходное напряжение (B) | Трехфазное 380 – 480 В (в соответствии со входным напряжением) | |||||||||||
Регенеративное торможение | Встроен блок регенеративного торможения (до 22 кВт) , тормозной резистор является опцией | |||||||||||
Диапазон вых. частот | 0,01 - 400 Гц | |||||||||||
Точность частоты | При цифровой установке: максимальная частота ± 0,01 % При аналоговой установке: максимальная частота ± 0,1 % | |||||||||||
Разрешение по частоте | При цифровой установке: 0,01 Гц [<100 Гц], 0,1 Гц [>100 Гц] При аналоговой установке: максимальная частоты / 500 (при 5 В постоянного тока на входе), максимальная частота / 1 000 (при 0-10 В постоянного тока, 4-20 мА) | |||||||||||
Вольт-частотные характеристики | Базовая частота: 0-400 Гц со свободным выбором Возможен выбор характеристики крутящего момента (постоянный момент/ пониженный момент) | |||||||||||
Перегрузочная способность | N700E (общепром. нагрузки) - 150%/ 60 сек, N700P (насосные нагрузки) - 120%/ 60 сек | |||||||||||
Длительность разгона/ замедления | 0.1~3000 сек (возможен выбор линейной или криволинейной характеристики) Возможна установка второго значения длительности разгона/ замедления | |||||||||||
Торможение постоянным током | Действует в диапазоне от минимальной частоты до заданной частоты торможения Возможна настройка интенсивности и длительности торможения | |||||||||||
Управление частотой | Стандартно с панели управления Переменным резистором 1-2 кОм, 1Вт Управляющим напряжением 0-10В (10 кОм), управляющим током 4-20 мА (250Ом) | |||||||||||
Рабочая температура | -10 ....+50 град.С | |||||||||||
Температура хранения | -20 ....+60 град.С | |||||||||||
Относительная влажность | не более 90% без конденсата s | |||||||||||
Дополнительные опции | фильтры ЭМИ, дроссели пер. и пост. тока, удаленная панель оператора, кабель для панели, тормозные резисторы и прерыватели. |
Модель\Характеристика | Инвертор HYUNDAI N700Е...HF/...HFP, класс 3х380В | |||||||||||
N700Е- 004HF | N700Е- 007HF | N700Е- 015HF | N700Е- 022HF | N700Е- 037HF | N700Е- 055HF | N700Е- 075HF | N700Е- 110HF | N700Е- 150HF | N700Е- 185HF | N700Е -220HF | N700Е- 300HF | |
Максимальная мощность (кВт) общепром. | 0,4 | 0,75 | 1,5 | 2,2 | 3,7 | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | 30 |
Максимальная мощность (кВт) для насосов | - | - | - | - | - | 7,5 | 11 | 15 | 18,5 | 22 | 30 | 37 |
Номинальный выходной ток (А) общепром. | 1,8 | 3,4 | 4,8 | 7,2 | 9,2 | 12 | 16 | 23 | 32 | 38 | 45 | 58 |
Номинальный выходной ток (А) для насосов | - | - | - | - | - | 15 | 22 | 29 | 37 | 43 | 57 | 70 |
Мин. подключаемое сопротивление (Ом) | 180 | 180 | 180 | 100 | 100 | 70 | 50 | 50 | 30 | 20 | 20 | 12 |
Вес, кг | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 4,2 | 4,5 | 4,5 | 7 | 7 | 7,5 | 22 |
Модель\Характеристика | N700Е- 370HF | N700Е- 450HF | N700Е- 550HF | N700Е- 750HF | N700Е- 900HF | N700Е- 1100HF | N700Е- 1320HF | N700Е- 1600HF | N700Е- 2200HF | N700Е- 2800HF | N700Е- 3500HF | |
Максимальная мощность (кВт) общепром. | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 220 | 280 | 350 | |
Максимальная мощность (кВт) для насосов | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 200 | 250 | 320 | 375 | |
Номинальный выходной ток (А) общепром. | 75 | 90 | 110 | 149 | 176 | 217 | 260 | 300 | 415 | 525 | 656 | |
Номинальный выходной ток (А) для насосов | 85 | 105 | 135 | 160 | 195 | 230 | 285 | 370 | 450 | 600 | 680 | |
Мин. подключаемое сопротивление (Ом) | 12 | 6 | 6 | 6 | 6 | 6 | 6 | 3 | 3 | 3 | 2 | |
Вес, кг | 22 | 27 | 30 | 50 | 50 | 60 | 60 | 110 | 110 | 170 | 170 | |
Метод контроля | Пространственно векторное управление PWM (Широтно-импульсная модуляция), U/F | |||||||||||
Номинальное входное напряжение (B) | Трехфазное 380 – 480 В (±10%) 50/60 Гц (+-5) | |||||||||||
Номинальное выходное напряжение (B) | Трехфазное 380 – 480 В (в соответствии со входным напряжением) | |||||||||||
Регенеративное торможение | Встроен блок регенеративного торможения (до 22 кВт) , тормозной резистор является опцией | |||||||||||
Диапазон вых. частот | 0,01 - 400 Гц | |||||||||||
Точность частоты | При цифровой установке: максимальная частота ± 0,01 % При аналоговой установке: максимальная частота ± 0,1 % | |||||||||||
Разрешение по частоте | При цифровой установке: 0,01 Гц [<100 Гц], 0,1 Гц [>100 Гц] При аналоговой установке: максимальная частоты / 500 (при 5 В постоянного тока на входе), максимальная частота / 1 000 (при 0-10 В постоянного тока, 4-20 мА) | |||||||||||
Вольт-частотные характеристики | Базовая частота: 0-400 Гц со свободным выбором Возможен выбор характеристики крутящего момента (постоянный момент/ пониженный момент) | |||||||||||
Перегрузочная способность | N700E (общепром. нагрузки) - 150%/ 60 сек, N700P (насосные нагрузки) - 120%/ 60 сек | |||||||||||
Длительность разгона/ замедления | 0.1~3000 сек (возможен выбор линейной или криволинейной характеристики) Возможна установка второго значения длительности разгона/ замедления | |||||||||||
Торможение постоянным током | Действует в диапазоне от минимальной частоты до заданной частоты торможения Возможна настройка интенсивности и длительности торможения | |||||||||||
Управление частотой | Стандартно с панели управления Переменным резистором 1-2 кОм, 1Вт Управляющим напряжением 0-10В (10 кОм), управляющим током 4-20 мА (250Ом) | |||||||||||
Рабочая температура | -10 ....+50 град.С | |||||||||||
Температура хранения | -20 ....+60 град.С | |||||||||||
Относительная влажность | не более 90% без конденсата | |||||||||||
Дополнительные опции | фильтры ЭМИ, дроссели пер. и пост. тока, удаленная панель оператора, кабель для панели, тормозные резисторы и прерыватели. |
