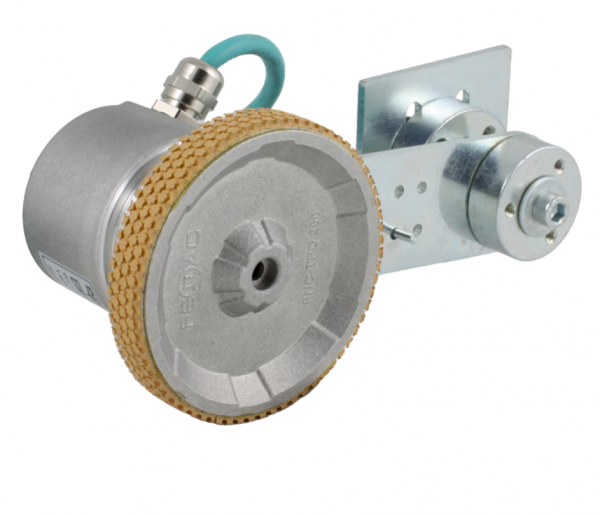

Энкодер Innocont EIM 50 инкрементальный с мерным колесом

Описание инкрементального энкодера Innocont EIM 50

Инкрементальные энкодеры серии EIM 50 с мерным колесом используются для точного измерения линейных параметров подвижных объектов, таких как скорость или длина. Серия относится к инкрементальным оптическим устройствам, которые предназначены для замера длины посредством анализа последовательных линейных движений. Подключение и настройка осуществляются с помощью тангенциального кабеля (2 метра). Датчик EIM 50 совместим с большинством систем управления. Разрешение для данной серии энкодеров исчисляется как число импульсов на расстояние. Сфера применения – замер длины рулонных материалов; контроль перемещения подвижных частей механизмов различного назначения; измерение интервалов при проведении лабораторных испытаний, метрологических исследований и пр.

• Размер корпуса стандартизированный – 50 мм;
• Длина окружности мерного колеса - 200 и 250 мм;
• Поверхность мерного колеса - гладкая/ребристая;
• Подпружиненный кронштейн.

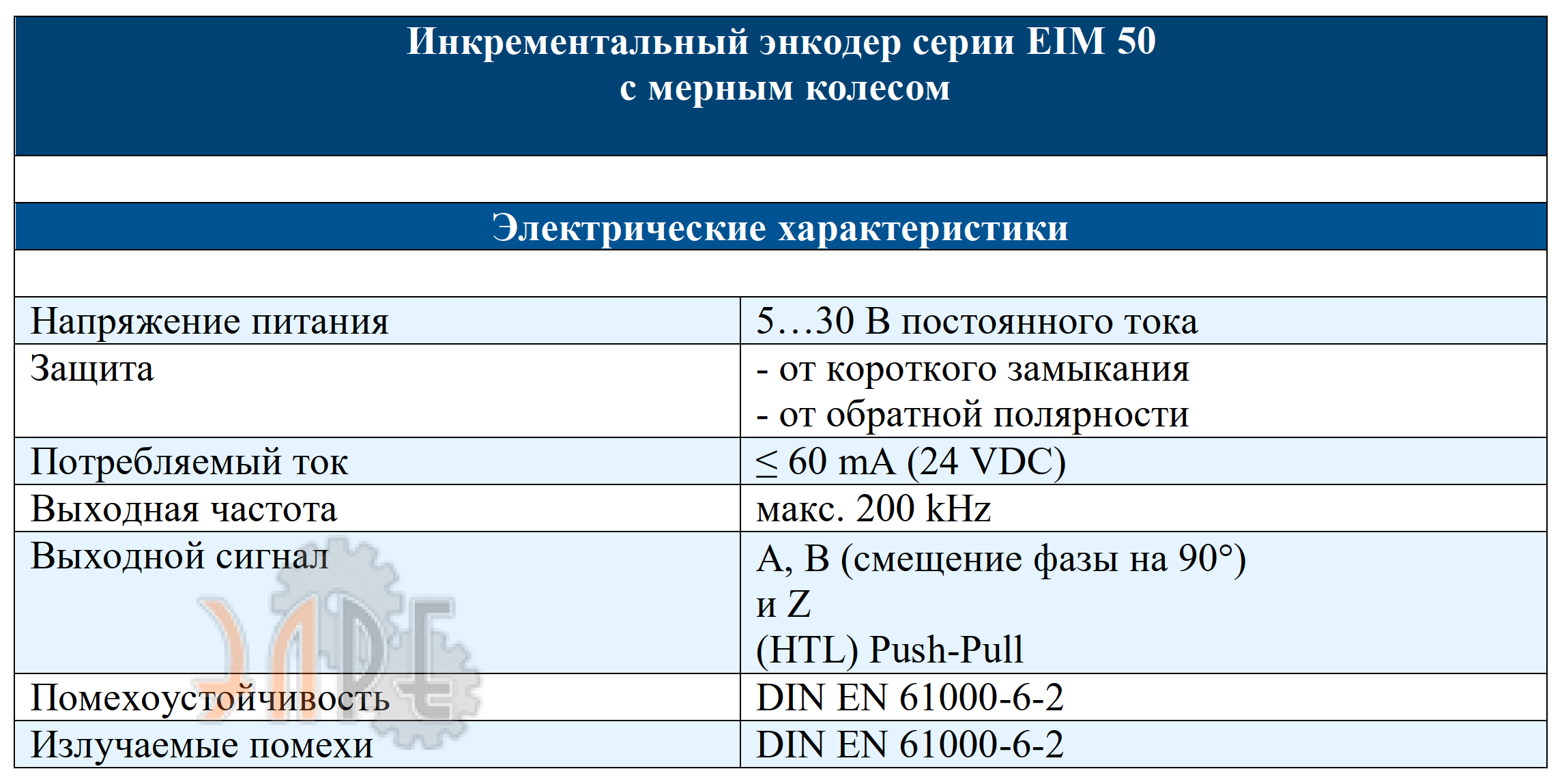

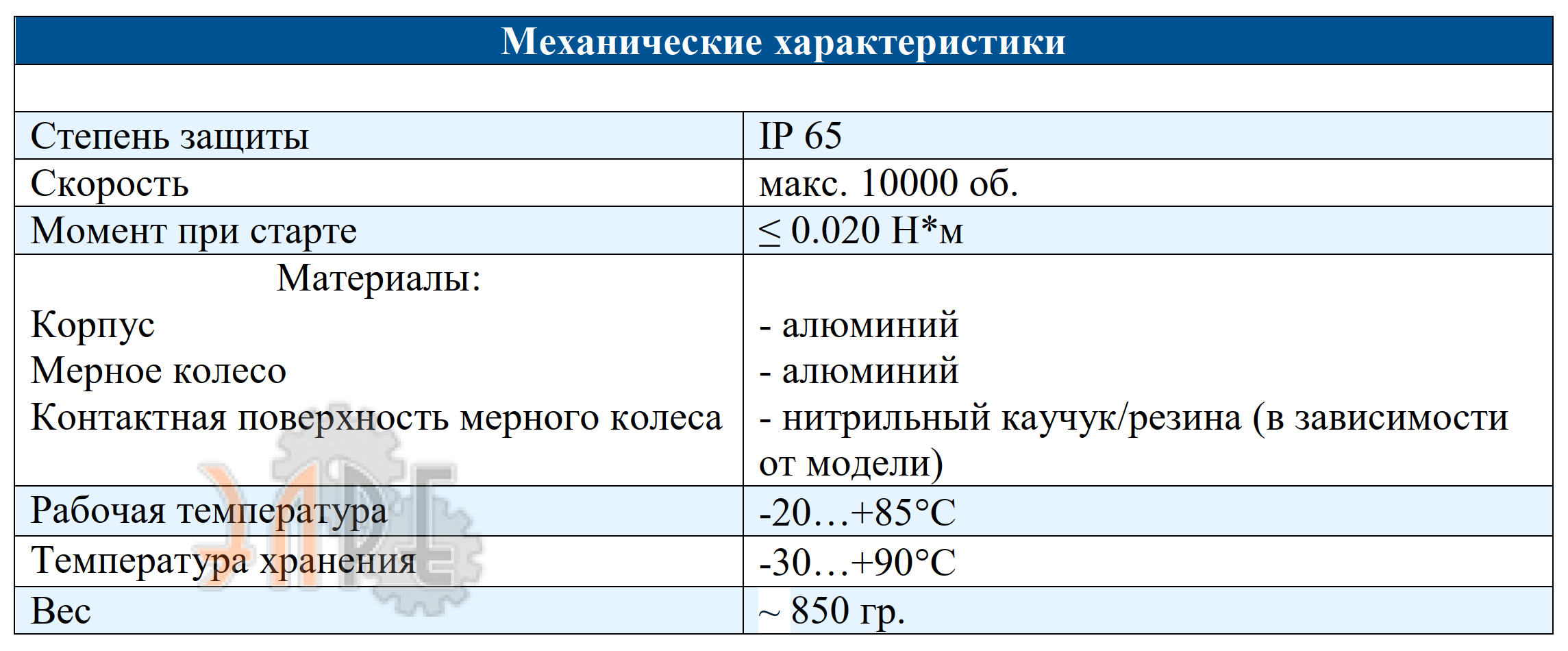

Характеристики энкодер инкрементальный Innocont EIM 50

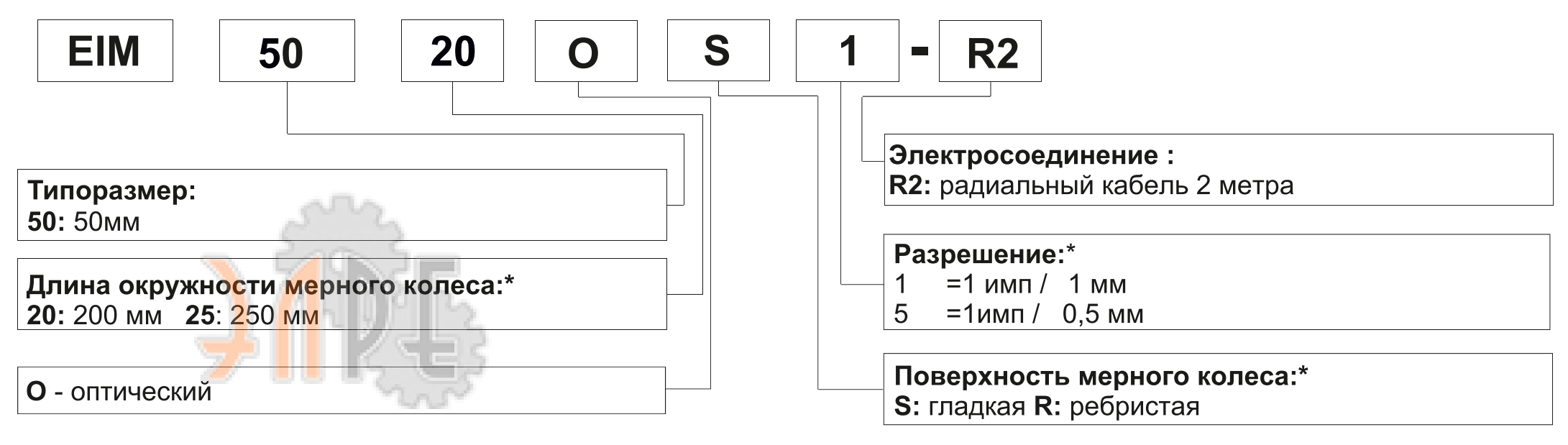

Расшифровка наименования

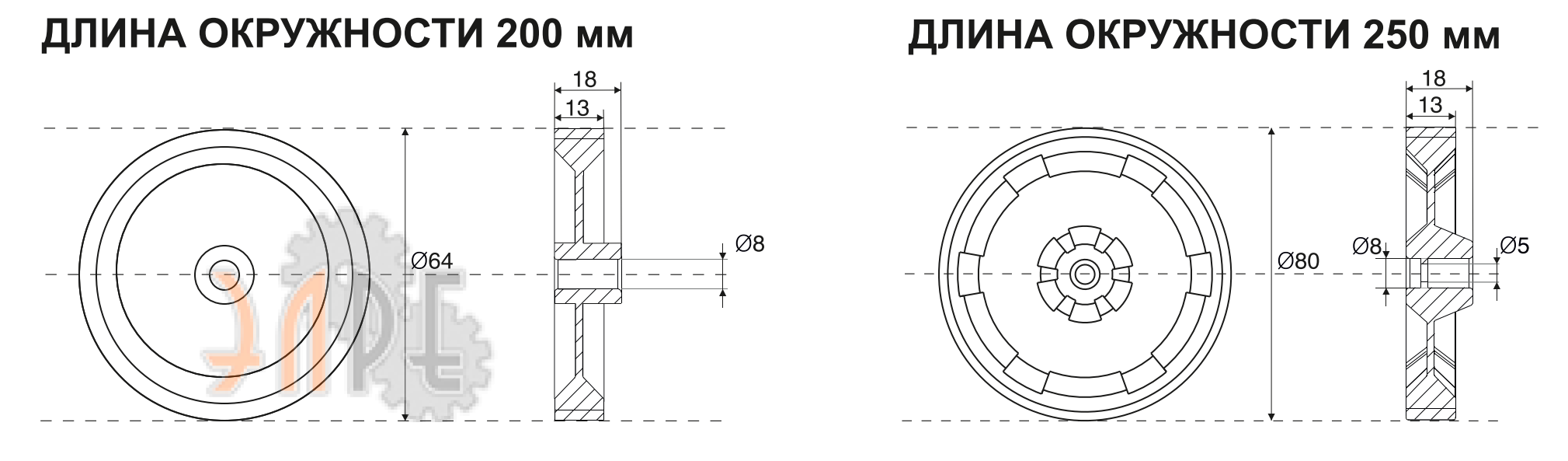

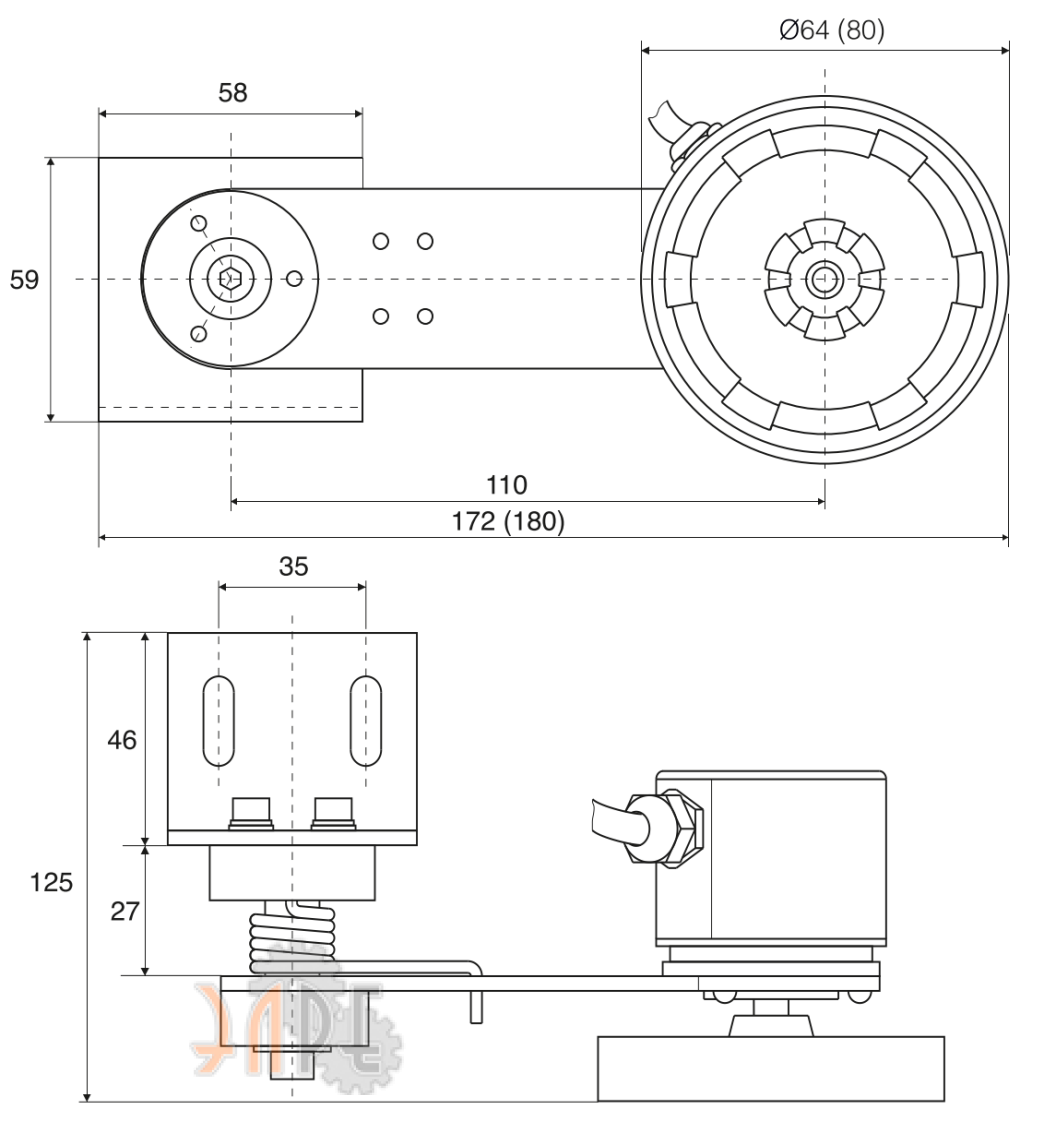

Схема и габаритные размеры энкодера Innocont EIM 50

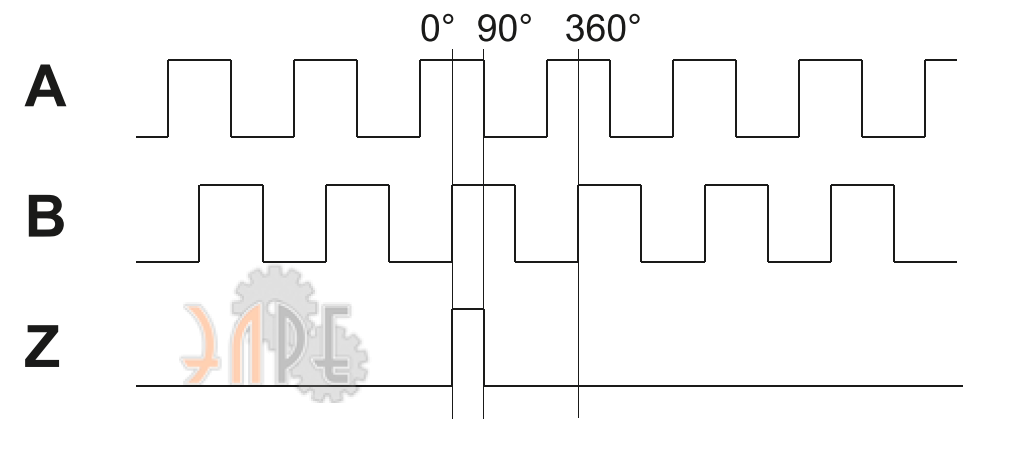

Диаграмма выходных сигналов

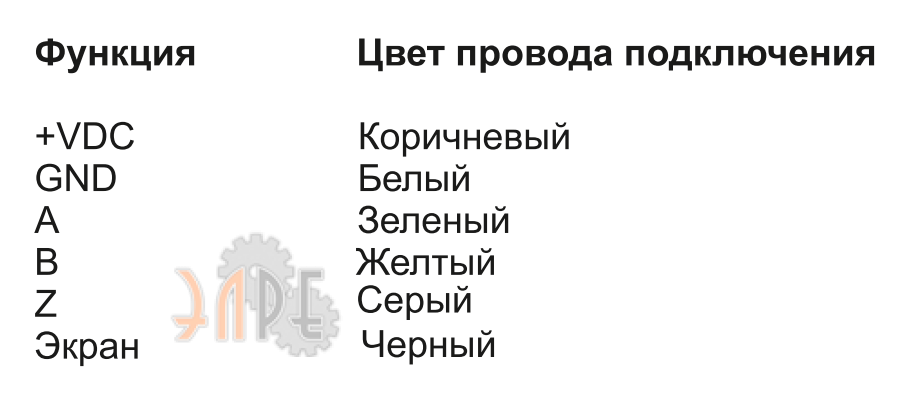

Схема электрического присоединения
