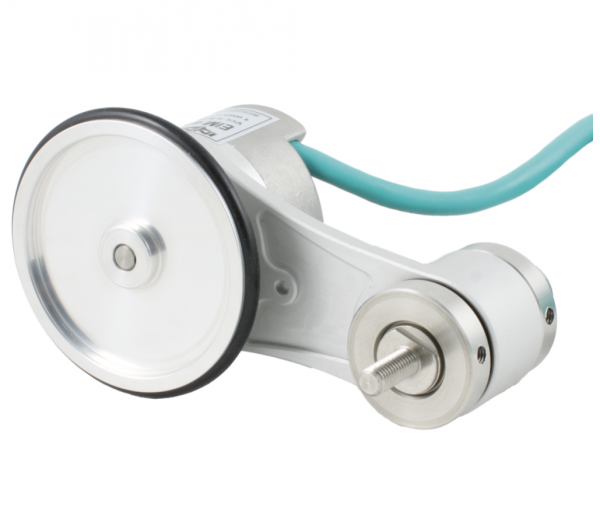

Энкодер Innocont EIM 40 инкрементальный с мерным колесом

Описание инкрементального энкодера Innocont EIM 40

Инкрементальные энкодеры серии EIM 40 с мерным колесом используются для точного измерения линейных параметров подвижных объектов, таких как скорость или длина. Серия относится к инкрементальным оптическим устройствам, которые предназначены для замера длины посредством анализа последовательных линейных движений. Подключение и настройка осуществляются с помощью тангенциального кабеля (2 метра). Датчик EIM 40 совместим с большинством систем управления. Разрешение для данной серии энкодеров исчисляется как число импульсов на расстояние. Сфера применения – замер длины рулонных материалов; контроль перемещения подвижных частей механизмов различного назначения; измерение интервалов при проведении лабораторных испытаний, метрологических исследований и пр.

• Размер корпуса стандартизированный – 40 мм;
• Длина окружности мерного колеса - 200 мм;
• Поверхность мерного колеса - гладкая;
• Подпружиненный кронштейн.

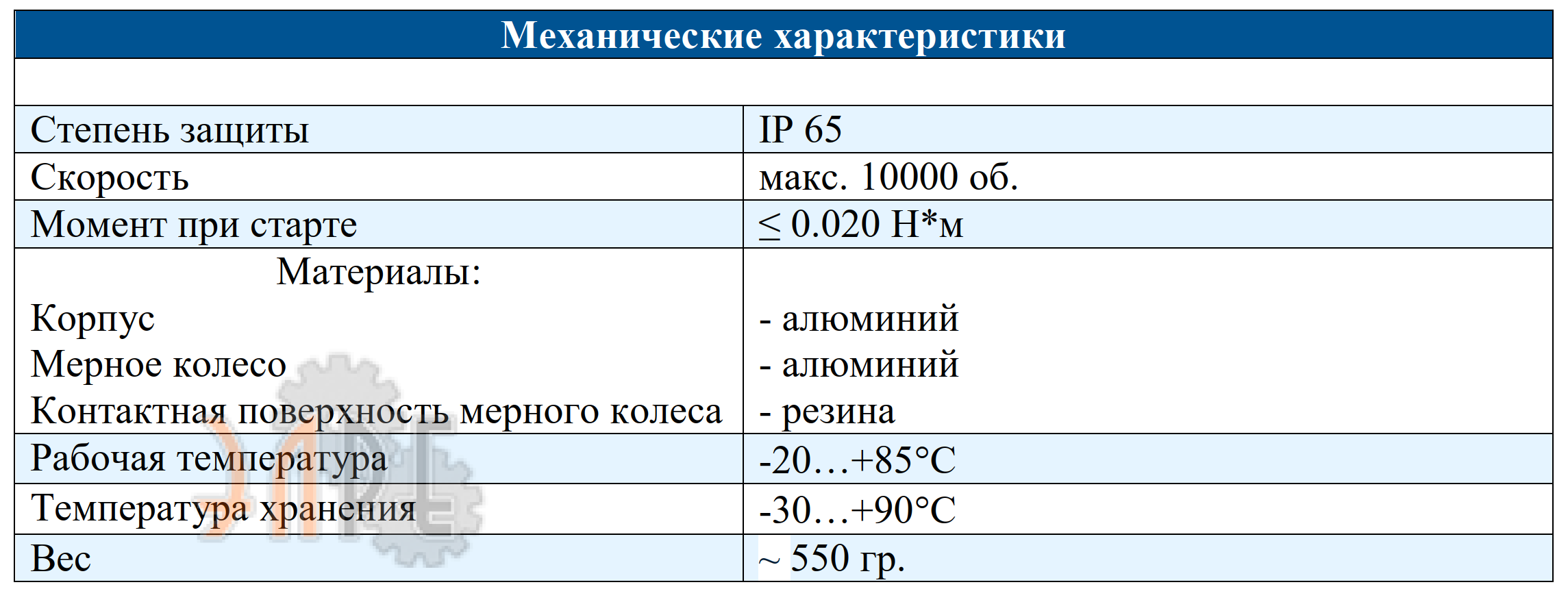

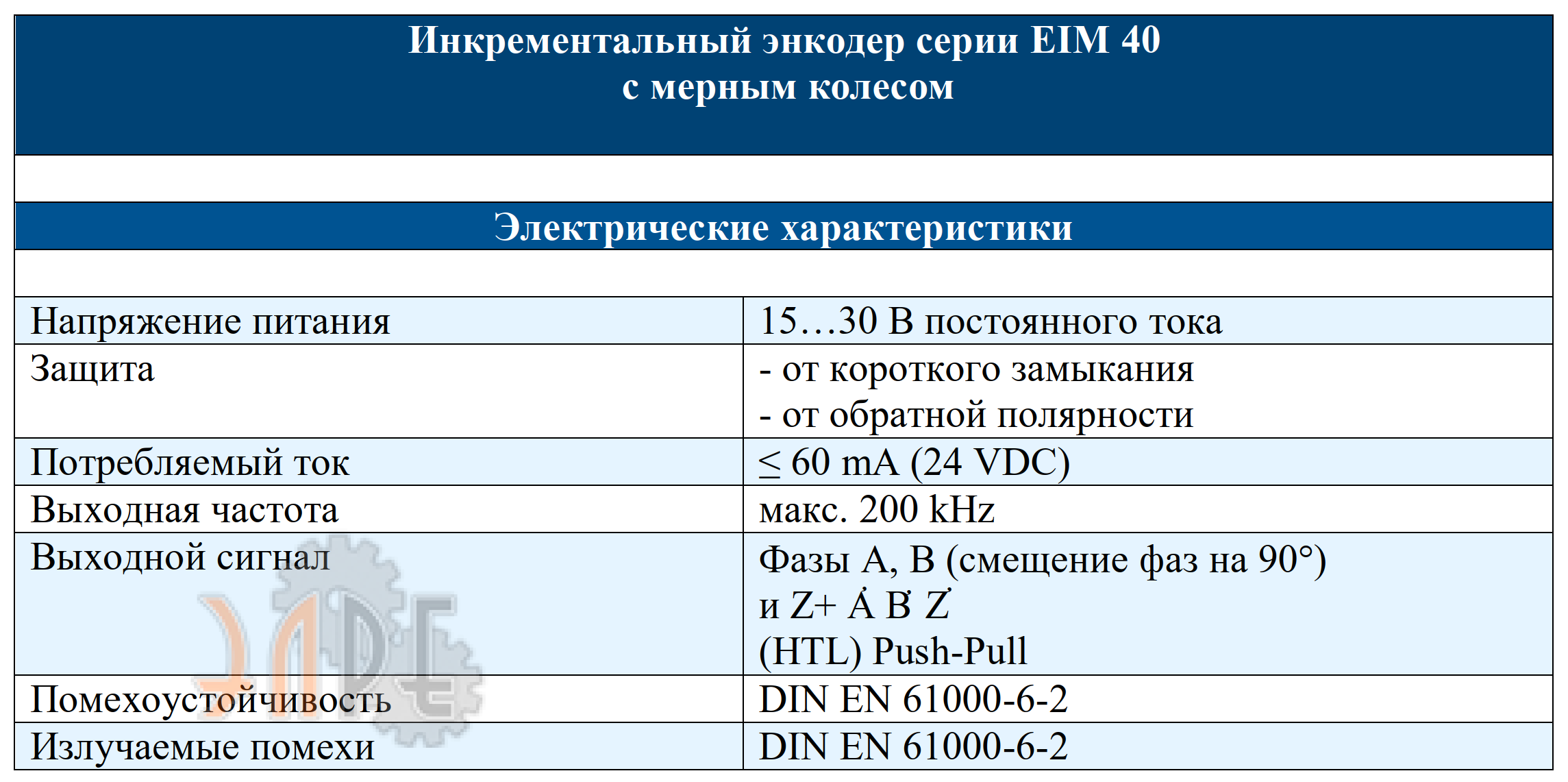

Характеристики энкодер инкрементальный Innocont EIM 40

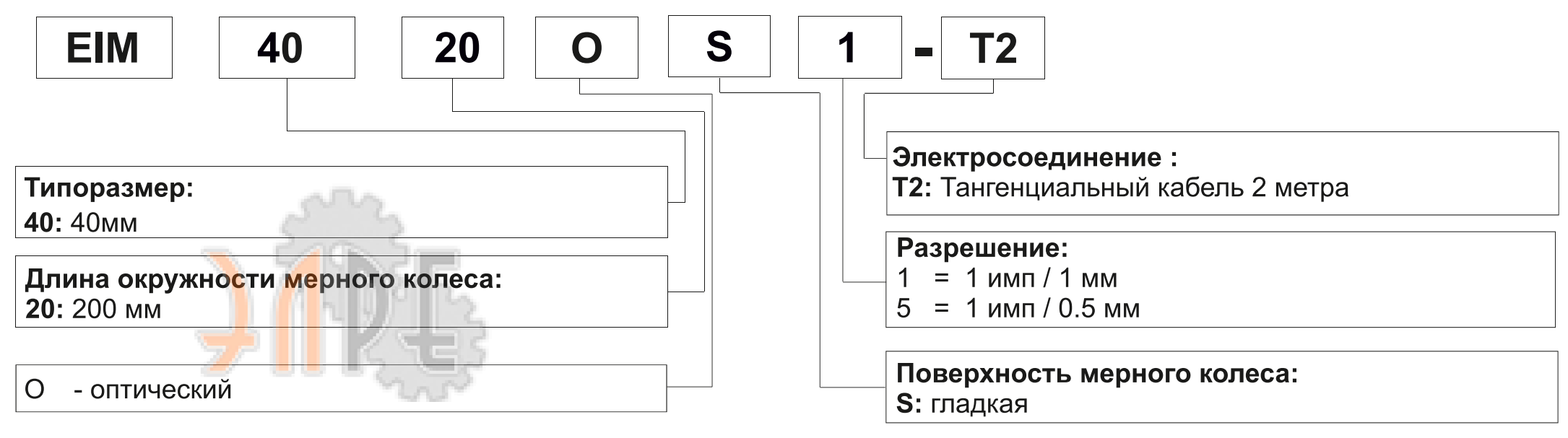

Расшифровка наименования

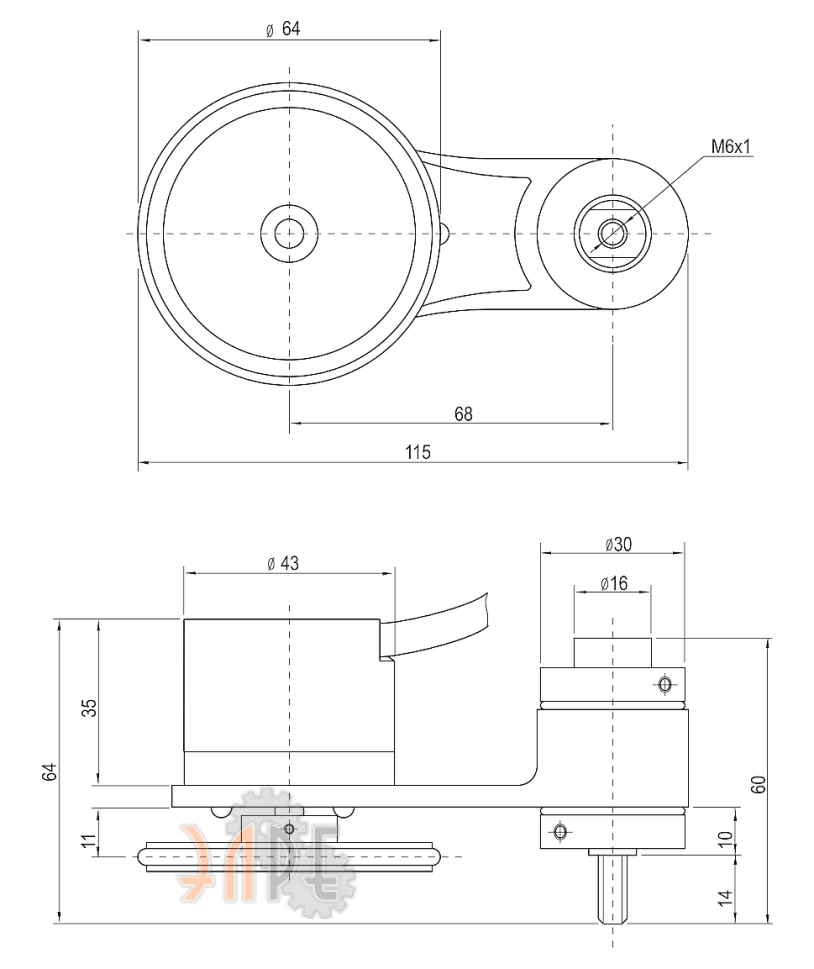

Схема и габаритные размеры энкодера Innocont EIM 40

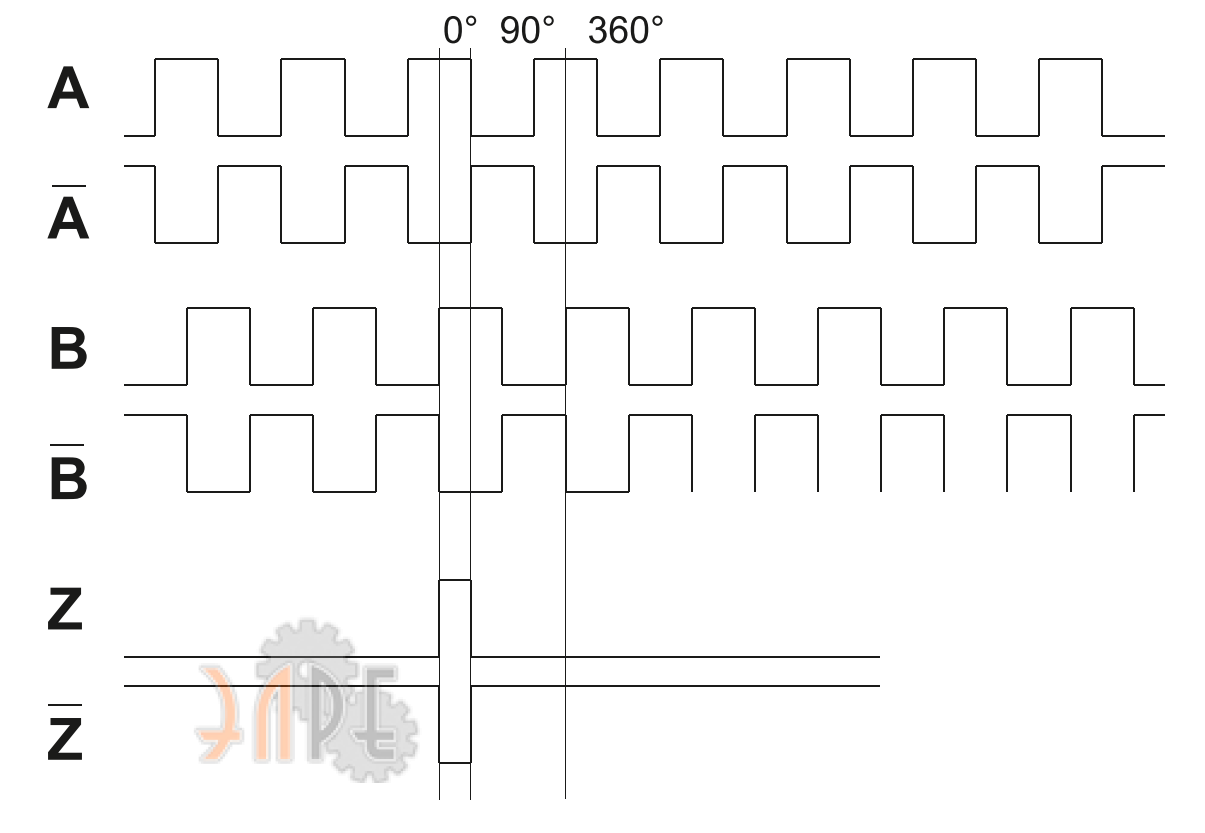

Диаграмма выходных сигналов

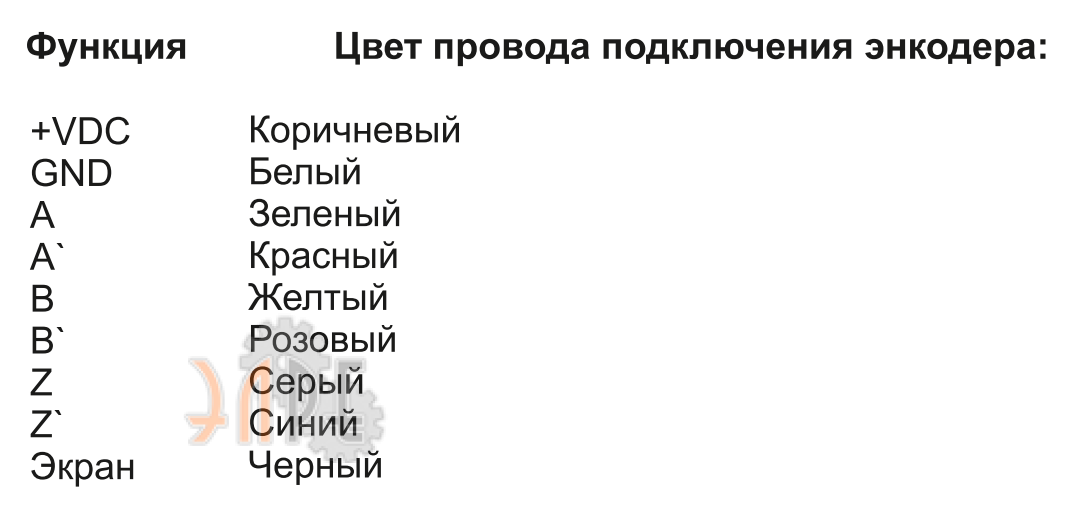

Схема электрического присоединения
