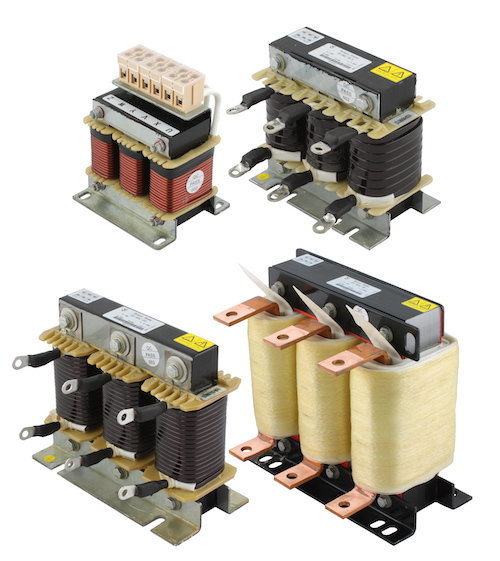

Дроссель трёхфазный ZC-OCL-37 для преобразователей частоты 37 кВт

• Напряжение сети: 380 В
• Электрическая прочность изоляции: 3000 В, 50 Гц
• Степень защиты от воздействия окружающей среды: IP 00
• Температура эксплуатации: -25 С +45 С (без обледенения)
• Относительная влажность (при t = 25 C) до 90% (без конденсата)
• Класс изоляции: F (155 С)
• t перегрева 45 С

Входные дроссели

Снижают вероятность повреждения преобразователя из-за импульсных перенапряжений или большого дисбаланса фазного напряжения (>2%) в линии питания.

Импульсные перенапряжения могут быть вызваны следующими факторами:

1. Установкой рядом с приводом мощным силовым электронным оборудованием (приводы постоянного и переменного тока, промышленные выпрямители);
2. Электродвигателями с запуском непосредственно от сети с помощью магнитных пускателей или софт-стартеров;
3. Авариями в системе электроснабжения;
4. Использованием сварочного оборудования рядом с преобразователями.

Выход из строя преобразователей из-за импульсных перенапряжений или некачественного напряжения питания не являются гарантийными случаями. Преобразователи частоты мощностью 37 кВт и выше, которые поставляет наша компания, рекомендуется эксплуатировать с входными дросселями соответствующей мощности. В случае повреждения преобразователя из-за "плохой" питающей сети отсутствие дросселя во входной электрической цепи может быть причиной отказа в гарантии.

Выходные дроссели

Должны обязательно использоваться в случаях, если длина силового кабеля, соединяющего преобразователь и двигатель, превышает 30 м. Также выходные дроссели устанавливают, если преобразователь питает несколько двигателей. Различают подсоединение нагрузок «веером» или «шлейфом». При «веере» все моторные кабели соединяются на выходе преобразователя. В этом случае установка выходных дросселей обязательна. При «шлейфе» от преобразователя отходит только один кабель, который сначала подсоединяется к одному двигателю, потом к другому и т.д. Следует заметить, что выходные дроссели значительно уменьшают вероятность отказа преобразователя при коротких замыканиях в цепи двигателя, и особенно при коротких замыканиях «на землю».

Технические характеристики дроссель ZC-OCL-37

Габариты размеры дроссель ZC-OCL-37

Подключение схема
