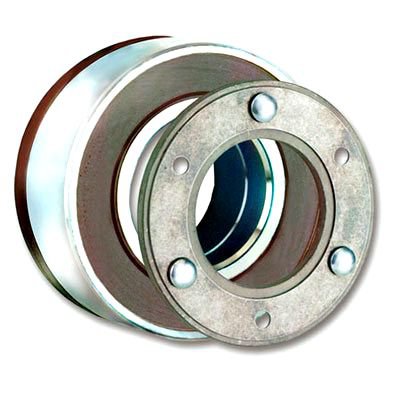

Тормоз KEB Combiperm P1 аварийного торможения

Электромагнитно разомкнутые тормоза KEB Combiperm P1 аварийного торможения.

Электромагнитно разомкнутые тормоза и сцепления с постоянными магнитами, магнитный поток которых создаётся постоянным магнитным полем. При отключенном напряжении этот эффект позволяет соединять валы и безопасно тормозить вращающиеся массы.

Мощный тормоз с постоянными магнитами с эффектом работы трения без зазора. Редкоземельные  магниты создают силовое поле, которое при условии подачи тока нейтрализуется магнитной катушкой с противоположным полюсом, а в сочетании с мембранными пружинами на якоре они обеспечивают, в независимости от установившейся позиции, разделение без остаточных крутящих моментов.

Combiperm P1 разработаны для режимов  работы с номинальным напряжением 24 V DC в соответсвии с классом изоляции F (макс. 155°C). Тормоз обеспечивает безопасную работу в широком диапазоне температур. По запросу поставляются версии с классом изоляции H (18О°C) и другим рабочим напряжением.

Combiperm 22 это сцепление с постоянными магнитами, которое в обесточенном состоянии за счёт трения передает крутящий момент. Магнитная связь оптимизируется за счет размещения постоянных магнитов в якоре, и тем самым позволяет передавать высокий момент в небольшом пространстве. Отключение фрикционного соединения осуществляется за счет подключенния источника питания постоянного тока.  При этом нейтрализуется действие силы постоянных магнитов.

Область применения: Общее машиностроение, медицинская техника, промышленные роботы, сервоприводы.

Combiperm  тормоза и сцепления, приводимые в действие магнитным полем

Combiperm  P1 тормоза с функцией аварийного торможения  0.4 …145 Nm
Combiperm  22 cцепления, приводимые в действие магнитным полем    6 … 120 Nm

Технические данные KEB Combiperm P1

Электропитание и подключение Combiperm P1

Для работы Combiperm требуется выпрямленное постоянное напряжение. Для обеспечения безопасной работы в случаях температурных колебаний к катушке должен подаваться постоянный ток.
Пожалуйста, обращайте внимание на полярность соединительных проводов. (положительный = красно-зелёный, отрицательный = сине-зелёный).
КЕВ рекомендует выпрямители серии COMBITRON 92.M01-4-0702 с напряжением питания на выходе 24В DC. Размеры и технические данные находятся в таблице..

График трения от частоты переключения KEB Combiperm P1

Значения  W Rmax справедливы при скорости вращения 3ООО гpm. В зависимости от применения значение W Rmax может меняться.

Габаритные размеры тормоза KEB Combiperm P1

Монтажное крепление KEB Combiperm P1 и 22
