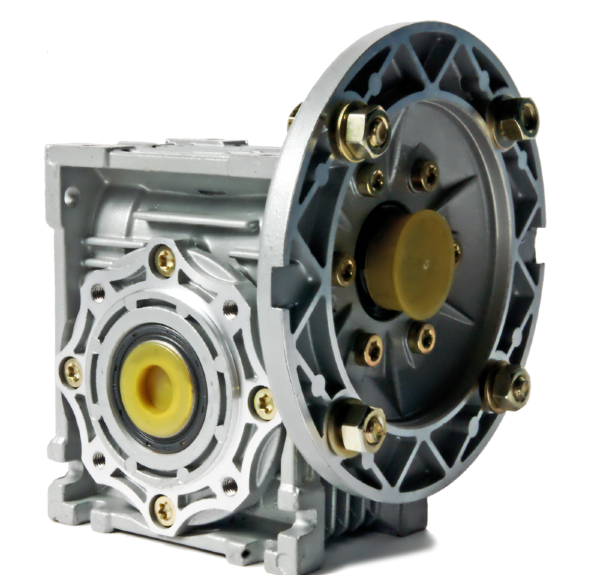

Редуктор Chiaravalli CHM-40 5 71B5 U червячный

Описание

В червячных редукторах используется червячная передача. Червячная передача состоит из винта, называемого червяком, и червячного колеса, представляющего собой разновидность косозубого колеса.Червячные передачи относятся к зубчато-винтовым. Если в зубчато-винтовой передаче углы наклона зубьев принять такими, чтобы зубья шестерни охватывали её вокруг, то эти зубья превращаются в витки резьбы, шестерня — в червяк, а передача — из винтовой зубчатой в червячную.

Редукторы типоразмеров от 025 до 090 заполняются на заводе смазкой на весь период эксплуатации, в обслуживании не нуждаются. В редукторах типоразмеров 110, 130 и 150 первая замена масла с промывкойспециальным промывочным средством производится через 300 часов работы, а также необходимо перед началом эксплуатации произвести замену установленной транспортной заглушки на пробку с сапуном, входящую в комплект поставки редуктора. Несоблюдение этой рекомендации может привести к возникновению чрезмерного давления внутри редуктора и, вследствие этого – повреждению прокладок и потере герметичности. Не допускается смешивание минеральных масел с синтетическим.

Технические характеристики редуктора Chiaravalli CHM-40 5 71B5 U

Производитель: CHIARAVALLI
Тип редуктора: CHM
Серия : 40
Передаточное число (i=): 5
Выходной вал (диаметр мм.): 18 мм
Фланец (соед.с мотором): 71B5
Входной вал (диаметр мм.): 14мм.

Технические параметры Chiaravalli CHM-40 5 71B5 U червячный

Габаритные размеры Chiaravalli CHM-40 5 71B5 U
