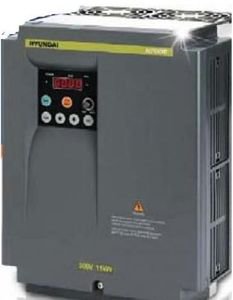

Преобразователь частоты Hyundai N700E-550HFP 55 кВт трехфазный 380В

Преобразователь частоты HYUNDAI серии N700Е/P - Более простой и бюджетный вариант серии N700V, предназначен предназначен дляуправления общепромышленным электроприводом для маломощных, нормальных, инерционных, ударных нагрузок, конвейер, механический станок, насос, вентилятор, компрессор, ткацкий станок, промышленная стиральная машина и т.п.

C 2012 года поставляются усовершенствованные преобразователи частоты HYUNDAI N700E/P с двойной мощностью (переключаемая модель), это та же модель серии N700E, только имеет возможность переключения с общепромышленной нагрузки (N700E) на насосную нагрузку (N700P) на ступень выше по току и мощности при снижении перегрузочной способности со 150% до 120%.

Обозначение, на примере модели мощностью 5,5 кВт переключаемой на насосную нагрузку мощностью 7,5 кВт:HYUNDAI N700E-055HF/075HFP

Характеристика преобразователя частоты HYUNDAIN700E/P (N700E/N700P)

Диапазон мощностей

• 1 х 200-240 В: 0,4 – 2,2 кВт
• 3 х 200-240 В: 5,5 – 22 кВт
• 3 х 380-460 В: 0,4 – 375 кВт

Применимость к различным нагрузкам

• Улучшенный контроль - с усовершенствованным бессенсорным векторным управлением
• Улучшенные характеристики управления при низких скоростях
• Бессенсорное векторное управление: 150% или более при 1 Гц (для N700E)
• Рабочий диапазон ослабления поля, при котором работы с максимальным вращающим моментом могут выполняться,- расширен
• Эффективная характеристика вращающего момента без автоматического выключения при быстром ускорении/ замедлении
• Перегрузочная способность: 150% нагрузки (для N700E), 120% нагрузки (для N700Р)
• Система безсенсорного векторного управления расширяет диапазон контролируемых скоростей.

Усиленные защитные функции в процессе работы

• Защита от отказа заземления предотвращает несчастные случаи.
• Двигатель защищён от исчезновения фазы на выходе в ходе работы.

Улучшенная функция настройки двигателя помогает осуществлять аккуратное управление скоростью

• Посредством технологии оптимизации констант двигателя с функцией компенсации констант при автонастройке, минимизируется управление скоростью. Таким образом, достигается стабильное управление двигателем
• Варьирование скорости - менее 1% на номинальной скорости

Функция расширенной защиты для безопасности функционирования

• Предотвращает непредвиденные аварии с помощью функции защиты от короткого замыкания
• Защита двигателя с помощью функции выявления пропадания выходной фазы (S/W функция)

Встроенная панель (BRD) контура регенеративного торможения 0,4кВт ~ 22кВт

• Встроен контур регенеративного торможения BRD (0,4кВт ~ 22кВт) для нагрузок, требующих быстрого ускорения/торможения, что позволяет легко осуществлять управление при ускорении и торможении без дополнительных настроек
• Процесс движения при ускорении и торможении максимально эффективен

Улучшенная маневренность при различных нагрузках

• Улучшенная характеристика вращающего момента, который может быть уменьшен до 1.7, что превосходно подходит для работы с насосом и вентилятором
• Оптимизированное сохранение электроэнергии согласно характеристикам нагрузки

Улучшенная система ПИД -регулирования
Встроенная система ПИД-регулирования позволяет постоянно следить за давлением и расходом, не требуя для этого дополнительных приспособлений.

Простота в эксплуатации и техническом обслуживании

• Большое число функций дисплея частотного преобразователя
• Рабочее состояние частотного преобразователя легко определить с помощью показаний дисплея.
• Для облегчения технического обслуживания дисплей показывает как общую длительность работы частотного преобразователя, так и длительность его работы с момента последнего включения.

Компактные размеры

• Компактные размеры частотных преобразователей серии N700E/N700P позволяют использовать обычную панель даже при переходе с одной модели на другую.
• Частотные преобразователи серии N700E/N700P имеют такие же размеры, как и частотные преобразователи серии N300. Это исключает необходимость замены панели при переходе с одной серии частотных преобразователей на другую (помимо модели мощностью 5,5 кВт). Простота технического обслуживания и ремонта
• Вентилятор частотного преобразователя серии N700E/N700P можно менять без демонтажа самого частотного преобразователя.
•  Наличие функции включения/ выключения вентилятора повышает срок его службы и снижает шумность в процессе работы частотного преобразователя.

Спецификация преобразователей частоты HYUNDAI N700Е/P

Модель\Характеристика	Инвертор HYUNDAI N700Е...HF/...HFP, класс 3х380В
	N700Е- 004HF	N700Е- 007HF	N700Е- 015HF	N700Е- 022HF	N700Е- 037HF	N700Е- 055HF	N700Е- 075HF	N700Е- 110HF	N700Е- 150HF	N700Е- 185HF	N700Е -220HF	N700Е- 300HF
Максимальная мощность (кВт) общепром.	0,4	0,75	1,5	2,2	3,7	5,5	7,5	11	15	18,5	22	30
Максимальная мощность (кВт) для насосов	-	-	-	-	-	7,5	11	15	18,5	22	30	37
Номинальный выходной ток (А) общепром.	1,8	3,4	4,8	7,2	9,2	12	16	23	32	38	45	58
Номинальный выходной ток (А) для насосов	-	-	-	-	-	15	22	29	37	43	57	70
Мин. подключаемое сопротивление (Ом)	180	180	180	100	100	70	50	50	30	20	20	12
Вес, кг	1,5	1,5	1,5	1,5	2	4,2	4,5	4,5	7	7	7,5	22
Модель\Характеристика	N700Е- 370HF	N700Е- 450HF	N700Е- 550HF	N700Е- 750HF	N700Е- 900HF	N700Е- 1100HF	N700Е- 1320HF	N700Е- 1600HF	N700Е- 2200HF	N700Е- 2800HF	N700Е- 3500HF
Максимальная мощность (кВт) общепром.	37	45	55	75	90	110	132	160	220	280	350
Максимальная мощность (кВт) для насосов	45	55	75	90	110	132	160	200	250	320	375
Номинальный выходной ток (А) общепром.	75	90	110	149	176	217	260	300	415	525	656
Номинальный выходной ток (А) для насосов	85	105	135	160	195	230	285	370	450	600	680
Мин. подключаемое сопротивление (Ом)	12	6	6	6	6	6	6	3	3	3	2
Вес, кг	22	27	30	50	50	60	60	110	110	170	170
Метод контроля	Пространственно векторное управление PWM (Широтно-импульсная модуляция), U/F
Номинальное входное напряжение (B)	Трехфазное 380 – 480 В (±10%) 50/60 Гц (+-5)
Номинальное выходное напряжение (B)	Трехфазное 380 – 480 В (в соответствии со входным напряжением)
Регенеративное торможение	Встроен блок регенеративного торможения (до 22 кВт) , тормозной резистор является опцией
Диапазон вых. частот	0,01 - 400 Гц
Точность частоты	При цифровой установке: максимальная частота ± 0,01 % При аналоговой установке: максимальная частота ± 0,1 %
Разрешение по частоте	При цифровой установке: 0,01 Гц [<100 Гц], 0,1 Гц [>100 Гц] При аналоговой установке: максимальная частоты / 500 (при 5 В постоянного тока на входе), максимальная частота / 1 000 (при 0-10 В постоянного тока, 4-20 мА)
Вольт-частотные характеристики	Базовая частота: 0-400 Гц со свободным выбором Возможен выбор характеристики крутящего момента (постоянный момент/ пониженный момент)
Перегрузочная способность	N700E (общепром. нагрузки) - 150%/ 60 сек, N700P (насосные нагрузки) - 120%/ 60 сек
Длительность разгона/ замедления	0.1~3000 сек (возможен выбор линейной или криволинейной характеристики) Возможна установка второго значения длительности разгона/ замедления
Торможение постоянным током	Действует в диапазоне от минимальной частоты до заданной частоты торможения Возможна настройка интенсивности и длительности торможения
Управление частотой	Стандартно с панели управления Переменным резистором 1-2 кОм, 1Вт Управляющим напряжением 0-10В (10 кОм), управляющим током 4-20 мА (250Ом)
Рабочая температура	-10 ....+50 град.С
Температура хранения	-20 ....+60 град.С
Относительная влажность	не более 90% без конденсата s
Дополнительные опции	фильтры ЭМИ, дроссели пер. и пост. тока, удаленная панель оператора, кабель для панели, тормозные резисторы и прерыватели.

Модель\Характеристика	Инвертор HYUNDAI N700Е...HF/...HFP, класс 3х380В
	N700Е- 004HF	N700Е- 007HF	N700Е- 015HF	N700Е- 022HF	N700Е- 037HF	N700Е- 055HF	N700Е- 075HF	N700Е- 110HF	N700Е- 150HF	N700Е- 185HF	N700Е -220HF	N700Е- 300HF
Максимальная мощность (кВт) общепром.	0,4	0,75	1,5	2,2	3,7	5,5	7,5	11	15	18,5	22	30
Максимальная мощность (кВт) для насосов	-	-	-	-	-	7,5	11	15	18,5	22	30	37
Номинальный выходной ток (А) общепром.	1,8	3,4	4,8	7,2	9,2	12	16	23	32	38	45	58
Номинальный выходной ток (А) для насосов	-	-	-	-	-	15	22	29	37	43	57	70
Мин. подключаемое сопротивление (Ом)	180	180	180	100	100	70	50	50	30	20	20	12
Вес, кг	1,5	1,5	1,5	1,5	2	4,2	4,5	4,5	7	7	7,5	22
Модель\Характеристика	N700Е- 370HF	N700Е- 450HF	N700Е- 550HF	N700Е- 750HF	N700Е- 900HF	N700Е- 1100HF	N700Е- 1320HF	N700Е- 1600HF	N700Е- 2200HF	N700Е- 2800HF	N700Е- 3500HF
Максимальная мощность (кВт) общепром.	37	45	55	75	90	110	132	160	220	280	350
Максимальная мощность (кВт) для насосов	45	55	75	90	110	132	160	200	250	320	375
Номинальный выходной ток (А) общепром.	75	90	110	149	176	217	260	300	415	525	656
Номинальный выходной ток (А) для насосов	85	105	135	160	195	230	285	370	450	600	680
Мин. подключаемое сопротивление (Ом)	12	6	6	6	6	6	6	3	3	3	2
Вес, кг	22	27	30	50	50	60	60	110	110	170	170
Метод контроля	Пространственно векторное управление PWM (Широтно-импульсная модуляция), U/F
Номинальное входное напряжение (B)	Трехфазное 380 – 480 В (±10%) 50/60 Гц (+-5)
Номинальное выходное напряжение (B)	Трехфазное 380 – 480 В (в соответствии со входным напряжением)
Регенеративное торможение	Встроен блок регенеративного торможения (до 22 кВт) , тормозной резистор является опцией
Диапазон вых. частот	0,01 - 400 Гц
Точность частоты	При цифровой установке: максимальная частота ± 0,01 % При аналоговой установке: максимальная частота ± 0,1 %
Разрешение по частоте	При цифровой установке: 0,01 Гц [<100 Гц], 0,1 Гц [>100 Гц] При аналоговой установке: максимальная частоты / 500 (при 5 В постоянного тока на входе), максимальная частота / 1 000 (при 0-10 В постоянного тока, 4-20 мА)
Вольт-частотные характеристики	Базовая частота: 0-400 Гц со свободным выбором Возможен выбор характеристики крутящего момента (постоянный момент/ пониженный момент)
Перегрузочная способность	N700E (общепром. нагрузки) - 150%/ 60 сек, N700P (насосные нагрузки) - 120%/ 60 сек
Длительность разгона/ замедления	0.1~3000 сек (возможен выбор линейной или криволинейной характеристики) Возможна установка второго значения длительности разгона/ замедления
Торможение постоянным током	Действует в диапазоне от минимальной частоты до заданной частоты торможения Возможна настройка интенсивности и длительности торможения
Управление частотой	Стандартно с панели управления Переменным резистором 1-2 кОм, 1Вт Управляющим напряжением 0-10В (10 кОм), управляющим током 4-20 мА (250Ом)
Рабочая температура	-10 ....+50 град.С
Температура хранения	-20 ....+60 град.С
Относительная влажность	не более 90% без конденсата
Дополнительные опции	фильтры ЭМИ, дроссели пер. и пост. тока, удаленная панель оператора, кабель для панели, тормозные резисторы и прерыватели.

1. «Совместимым двигателем» в данном случае считается 3-фазный двигатель серии 5АИ (или аналогичных по характеристикам).. При использовании иных двигателей, следите за тем, чтобы не подать на частотный преобразователь серии N700E/N700P ток, превышающий номинальное значение для данного частотного преобразователя.
2. Номинальное напряжение выходного тока понижается при повышении напряжения питания (для предотвращения этого явления существует такое дополнительное приспособление, как автоматический регулятор напряжения (AVR)).
3. Частотные преобразователи серии N700E/N700P оснащены встроенным регенеративным тормозным контуром в моделях мощностью до 22 кВт включительно. Тем не менее, при необходимости получить высокий тормозной момент, пользуйтесь таким дополнительным приспособлением, как тормозной резистор.

Схема электрических соединений частотного преобразователя HYUNDAI N700E-...HF/...HFP
