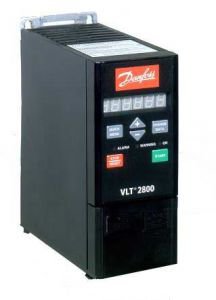

Частотный преобразователь Danfoss VLT® серии 2800 является одним из самых миниатюрных многоцелевых приводов на рынке. Конструкция позволяет экономить пространство при монтаже путем установки приводов в ряд без зазоров. Возможно подключение дросселей, фильтров ВЧ-помех и LC+1B-фильтров.
VLT серии 2800 является усовершенствованным и универсальным приводом с простым управлением.
Серия Danfoss VLT 2800 специально разработана для маломощных применений - до 18,5 кВт, обладает расширенным функционалом.
Быстрое меню содержит все основные параметры, необходимые для ввода привода в эксплуатацию. Предусмотрен быстрый монтаж и техническое обслуживание.
Как правило преобразователи частоты Danfoss VLT 2800 поставляются только под заказ, из наличия на такие мощности как вариант замены можно рассматривать частотные преобразователи серии Danfoss VLT Micro Drive FC-51(поставляются на мощности до 22 кВт включительно, основное отличие - нет "спящего" режима).
Наличие специальных функций, делает удобным использование данной модели в системах вентиляции и на насосных агрегатах, а возможность монтажа “стенка к стенке” и способу охлаждения “cold plate”, сделают многодвигательную систему управления (конвейер и т.д.) простой и компактной.
Возможность подключения различных датчиков обратной связи (датчик температуры, давления и т.д), делает доступным автоматическое управление процессом (поддержание заданной температуры, давления и т.д.).
В зависимости от мощности существуют следующие модели частотных преобразователей VLT 2800:
VLT 2803 - 0.37кВт, VLT 2805 - 0.55кВт, VLT 2807 - 0.75кВт, VLT 2811 - 1.1кВт, VLT 2815 - 1.5кВт, VLT 2822 - 2.2кВт, VLT 2830 - 3.0кВт, VLT 2840 - 3.7кВт (4кВт при питании 3x380 VAC), VLT 2855 - 5.5кВт, VLT 2875 - 7.5кВт, VLT 2880 - 11кВт, VLT 2881 - 15кВт, VLT 2882 - 18.5кВт.
Питающая сеть (L1\L, L2, L3\N) | |
| Диапазон напряжений | |
| Частота сети | 50/60 Гц |
| Максимальная кратковременная асимметрия фаз | 2% от номинального напряжения |
| Коэффициент активной мощности | >= 0,9 при номинальной нагрузке |
| Коэффициент реактивной мощности | > 0,98 |
| Включений по входу L1/L, L2, L3/N | Не более 2 раз в минуту |
| Условия окружающей среды согласно EN60664-1 | Категория перенапряжения III/степень загрязнения 2 |
| Перегрузочная способность | 150% - 1минута |
| Управление | векторное или скалярное |
Выходные характеристики (U, V, M): | |
| Выходное напряжение | 0–100% от входного номинального |
| Выходная частота | 0-1000 Гц |
| Число переключений на выходе | Не ограничено |
| Время разгона/торможения | 0,02-3600 сек. |
Характеристики крутящего момента: | |
| Пусковой момент (постоянный момент) | Максимум 160% в течение 60 сек* |
| Пусковой момент | Максимум 180% в течение 0,5 сек.* |
| Перегрузка по моменту (постоянный момент) | Максимум 110% в течение 60 сек.* |
| Пусковой момент(переменный момент) | Максимум 160% в течение 60 сек.* |
| Перегрузка по моменту (переменный момент) | Максимум 160% в течение 60 сек.* |
| * - в процентах от номинального момента | |
Цифровые входы | |
| Количество программируемых дискретных входов | 4 (6) |
| Логика | PNP |
| Уровень напряжения | 0-24 |
| Максимальное напряжение на входе | 28 В |
| Входное сопротивление, Ri | Около 4 кОм |
Импульсный вход | |
| Программируемый импульсный вход | 1 |
| Уровень напряжения | 0-24 В (PNP позитивная логика) |
| Точность входа (0,1-110 кГц) | погрешность 0,1% от полной шкалы |
| Частота на входе | 20-5000 Гц |
| Входное сопротивление, Ri | Около 2 кОм |
| Интервал сканирования | 13,3 мс |
| Разрешение | 10 бит |
Аналоговые входы: | |
| Число аналоговых входов (по току и напряжению) | 2 |
| Режимы | 1 -токовый, 1 - по напряжению |
| Входное сопротивление, Ri (по напряжению) | Около 10 кОм |
| Уровень напряжения | 0-10 В (масштабируемый) |
| Максимальное напряжение | 20 В |
| Уровень тока | От 0/4 до 20 мА (масштабируемый) |
| Входное сопротивление, Ri (по току) | Около 300 Ом |
| Максимальный ток | 30 мА |
| Разрешение аналоговых входов | 10 бит (+ знак) |
Аналоговый выход: | |
| Программируемый аналоговый выход | 1 |
| Уровень тока | от 0/4 до 20 мА |
| Максимальная нагрузка | 500 Ом |
| Точность | 1,5 % от полной шкалы |
Дискретные / частотные выходы: | |
| Число программируемых дискретных / импульсных выходов | 1 |
| Уровень напряжения на дискретном / частотном выходе | 0-24 В (PNP позитивная логика) |
| Максимальный выходной ток (приёмник или источник) | 25 мА |
| Максимальная нагрузка частотного выхода | 1 кОм |
| Максимальная ёмкостная нагрузка на частотном выходе | 10 нФ |
| Минимальная выходная частота на частотном выходе | 16 Гц |
| Максимальная выходная частота на частотном выходе | 10 кГц |
| Погрешность частотного выхода | Максимальная ошибка: 0,2% полной шкалы |
| Разрешение частотных выходов | 10 бит |
Внутренний источник питания | |
| Входное напряжение | 10,5±0,5В, 24±0,5В |
| Максимальная нагрузка (10В) | 25 мА |
| Максимальная нагрузка (24В) | 100 мА |
| Релейные выходы | |
| Программируемые релейные выходы | 1 |
| Максимальная нагрузка на клеммах | 240В, 2А |
Коммуникация с шинами передачи данных | |
| FC Protocol, Modbus RTU | |
Длина кабеля | |
| Максимальная длина экранированного (бронированного) кабеля двигателя | 40 м (с вых реактором - 100 м) |
| Максимальная длина неэкранированного (небронированного) кабеля двигателя | 75 м (с вых реактором - 200 м) |
Окружающая среда, исполнение привода | |
| Корпус | IP20 (IP21 с опцией) |
| Вибрация | 0,7 G |
| Влажность | 5 – 93 % (IEC 721-3-3; класс 3К3 (без конденсации во время работы))двигателя |
| Макс. температура среды | -10 - 50° C |
| Среднесуточная температура среды | |
| | |
 | Инструкция по эксплуатации VLT2800 |
Кабель LCP 3 метра
LCP панель для настройки и управления с алфавитно цифровым дисплеем
LОP пульт управления
Набор для монтажа LCP с 3 метровым кабелем
