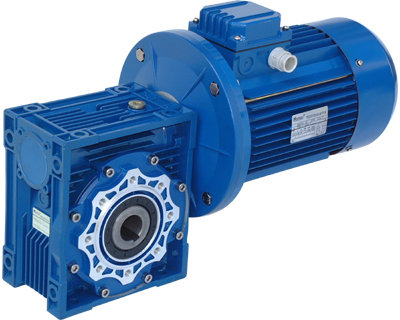

Червячный мотор-редуктор NMRV090

Категория: NMRV

Описание

	Инструкция по эксплуатации червячных-редукторов
	Технические характеристики червячных-редукторов NMRV

Описание и эксплуатация NMRV090

Червячный мотор-редуктор NMRV представляет собой электродвигатель со встроенным червячным редуктором. Его преимуществом являются компактные размеры, плавность и бесшумность работы. Унифицированные присоединительные размеры позволяют использовать червячный редуктор NMRV вместо мотор-редукторов других фирм. Благодаря развернутому под 90 градусов расположению выходного вала и модернизированному универсальному корпусу, червячный редуктор NMRV может целиком расположиться там, где невозможно установить мотор-редуктор с соосным расположением вала. Современная технология литья под давлением позволяет изготавливать модернизированную линейку редукторов NMRV, чем достигается высокая надежность и доступная цена. Допускается работа при температуре окружающей среды от -40 С до +40 С.

Основные характеристики NMRV090:

Передаточные числа: от 5:1 до 100:1
Макс. выходной вращающий момент: 2700 Нм
Ресурс: Средний ресурс работы 15000 часов с сервис фактором FS=1
Материал корпуса: Литье под давлением, алюминий AISi12Cu2Fe (АК 12)
Материал крышки: Литье под давлением, алюминий AISi12Cu2Fe (АК 12)
Тип масла: Индустриальное синтетическое масло на весь срок службы, заливается при сборке. Вязкость в соответствии с ISO.

Габаритные размеры NMRV090:

	NMRV030	NMRV040	NMRV050	NMRV063	NMRV075	NMRV090	NMRV110	NMRV130	NMRV150
A	80	100	120	144	172	206	252.5	292.5	340
B	97	121.5	144	174	205	238	295	335	400
C	54	70	80	100	120	140	170	200	240
C1	44	60	70	85	90	100	115	120	145
D(H7)	14	18(19)	25(24)	25(28)	28(35)	35(38)	42	45	50
E(h8)	55	60	70	80	95	110	130	180	180
F	32	43	49	67	72	74	-	-	-
G	56	71	85	103	112	130	144	155	185
H	65	75	85	95	115	130	165	215	215
H1	29	36.5	43.5	53	57	67	74	81	96
I	55	70	80	95	112.5	129.5	160	180	210
L1	63	78	92	112	120	140	155	170	200
M	40	50	60	72	86	103	127.5	147.5	170
N	57	71.5	84	102	119	135	167.5	187.5	230
O	30	40	50	63	75	90	110	130	150
P	75	87	100	110	140	160	200	250	250
Q	44	55	64	80	93	102	125	140	180
R	6.5	6.5	8.5	8.5	11	13	14	16	18
S	21	26	30	36	40	45	50	60	72.5
T	5.5	6.5	7	8	10	11	14	15	18
V	27	35	40	50	60	70	85	100	120
PA	54.5	67	90	82	111	111	131	140	155
PB	6	7	9	10	13	13	15	15	15
PC	4	4	5	6	6	6	6	6	6
PE	M6x11 (n=4)	M6x8 (n=4)	M8x10 (n=4)	M8x14 (n=8)	M8x14 (n=8)	M10x18 (n=8)	M10x18 (n=8)	M12x21 (n=8)	M12x21 (n=8)
PM	68	75	85	150	165	175	230	255	255
PN(H8)	50	60	70	115	130	152	170	180	180
PO	6.5(n=4)	9(n=4)	11(n=4)	11(n=4)	14(n=4)	14(n=4)	14(n-4)	16(n=8)	16(n=8)
PP	80	110	125	180	200	210	280	320	320
PQ	70	95	110	142	170	200	260	290	290
b	5	6	8	8	8	10	12	14	14
t	16.3	20.8(21.8)	28.3(27.3)	28.3(31.3)	31.3(38.3)	38.3(41.3)	45.5	48.5	53.8
a	0°	45°	45°	45°	45°	45°	45°	45°	45°
a1	45°	45°	45°	45°	45°	45°	45°	22.5°	22.5°
масса	1.2	2.3	3.5	6.2	9	13	35	48	84

Эксплуатационный характеристики редуктора NMRV090:

ir	n₁=2800, об/мин				n₁=1400, об/мин				n₁=900, об/мин
ir	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %
5	560	9	0.59	89	280	12	0.40	87	180	14	0.31	85
7,5	373	13	0.56	88	187	17	0.39	86	120	20	0.31	84
10	280	14	0.47	85	140	18	0.32	83	90	20	0.24	81
15	187	12	0.35	81	93	18	0.23	78	60	21	0.17	76
20	140	11	0.23	70	70	14	0.15	67	45	16	0.12	64
25	112	15	0.23	75	56	19	0.16	70	36	21	0.12	67
30	93	12	0.16	72	47	15	0.11	67	30	16	0.08	64
40	70	12	0.15	57	35	14	0.10	52	23	17	0.08	49
50	56	13	0.12	62	28	16	0.08	57	18	17	0.06	53
60	47	13	0.11	57	23	15	0.07	52	15	19	0.06	50
80	35	9	0.07	47	18	11	0.05	42	11	13	0.04	38
