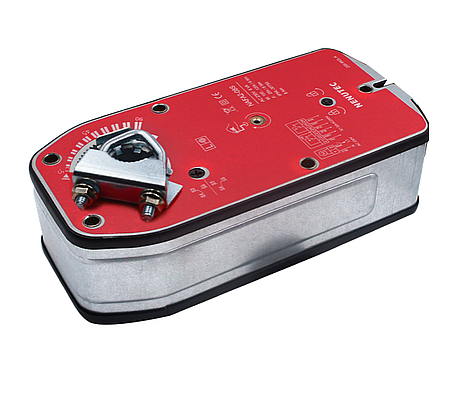

Привод заслонок Nenutec NAFA 2-08

Описание привод воздушных заслонок Nenutec NAFA

Приводы заслонок Nenutec серии NAFA 2-точечного управления пружинным возвратом. Серия применяется в поворотных клапанах, воздушных заслонках и иных механизмах, требующих обеспечения безопасности. Привод в процессе работы активирует движение устройства. Если происходит отключение электроэнергии, привод возвращается к исходной позиции.

• Крутящий момент от 2 до 40 Нм;
• Источник питания AC/DC 24 В или AC 230 В;
• Минимальная длина вала от 85 до 90 мм;
• Площадь заслонки от 0,6 до 4 м.кв.;
• Продолжительность работы приводов серии от 25 до 70 секунд;
• Регулируемый угол поворота;
• Возможность выбора направления вращения реверсивного привода;
• В некоторых моделях имеется 1 фиксированный и 1 регулируемый вспомогательный переключатель SPDT;
• Кнопка ручного управления (при необходимости).

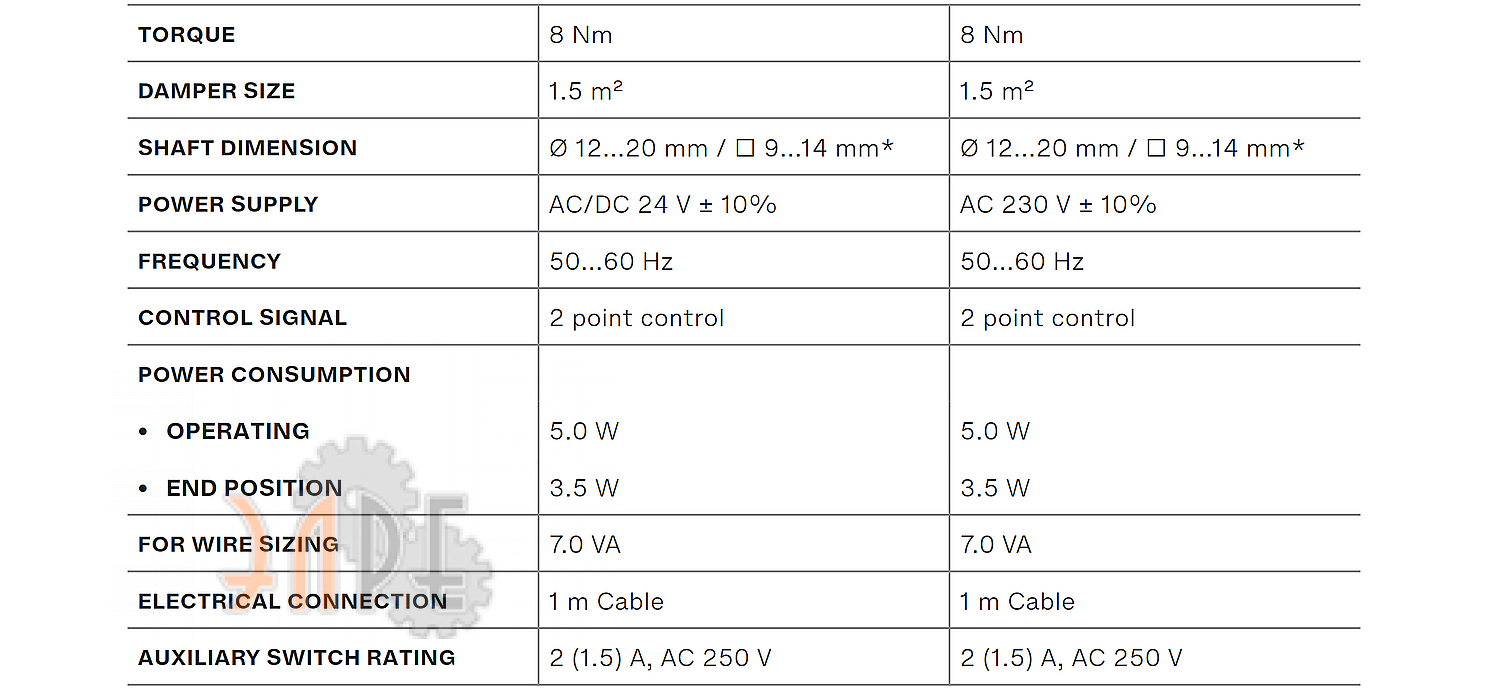

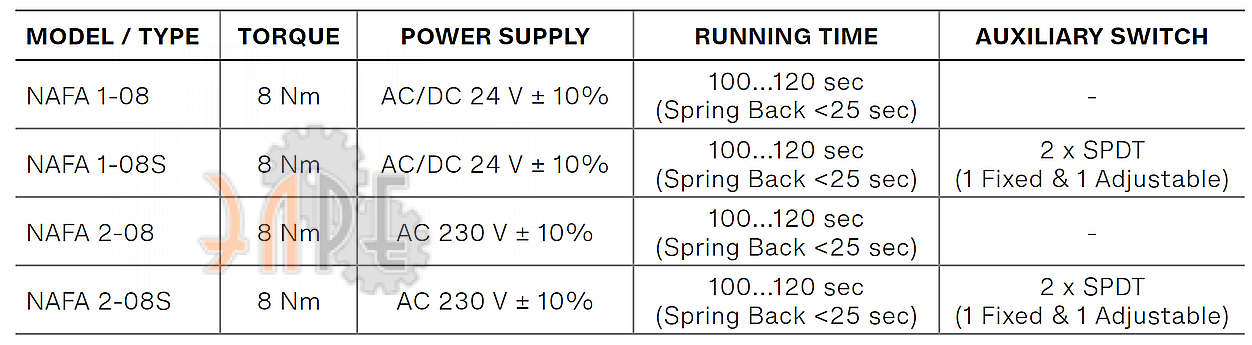

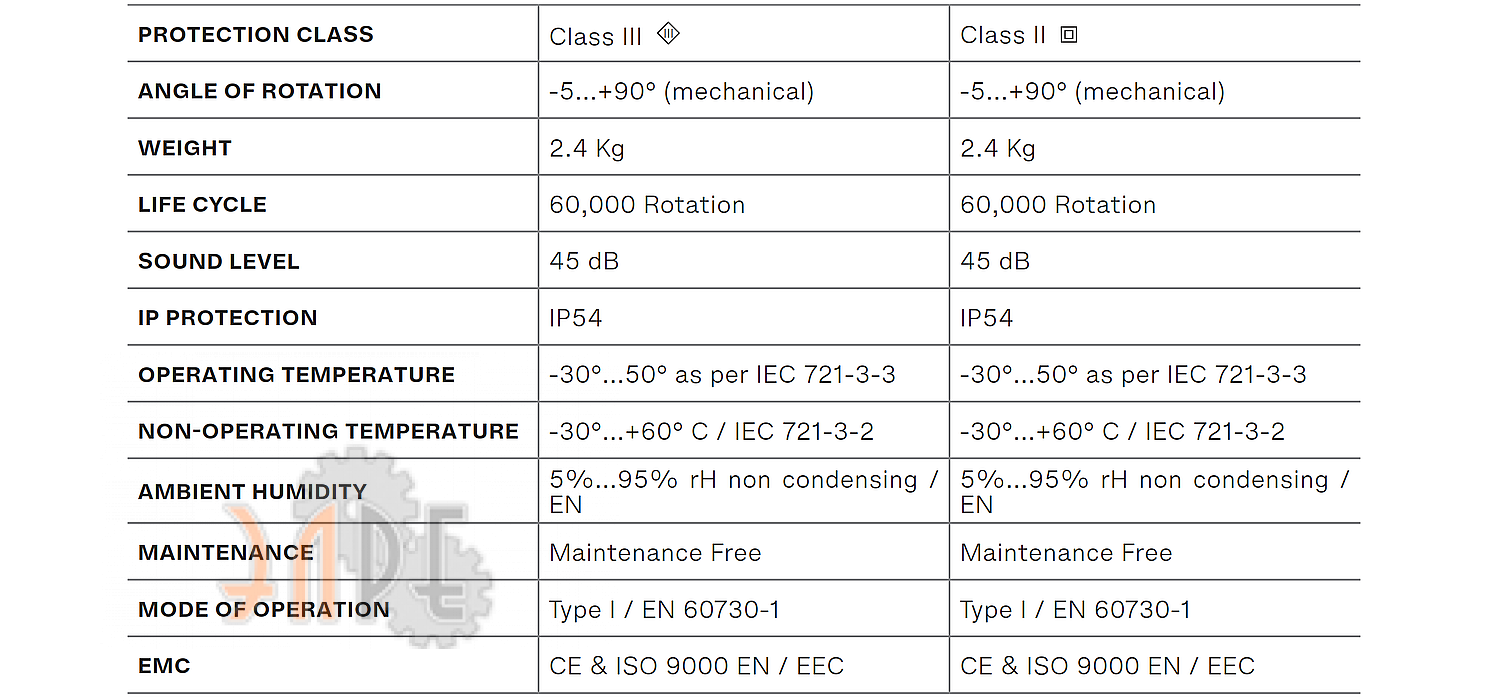

Обзор и технические данные

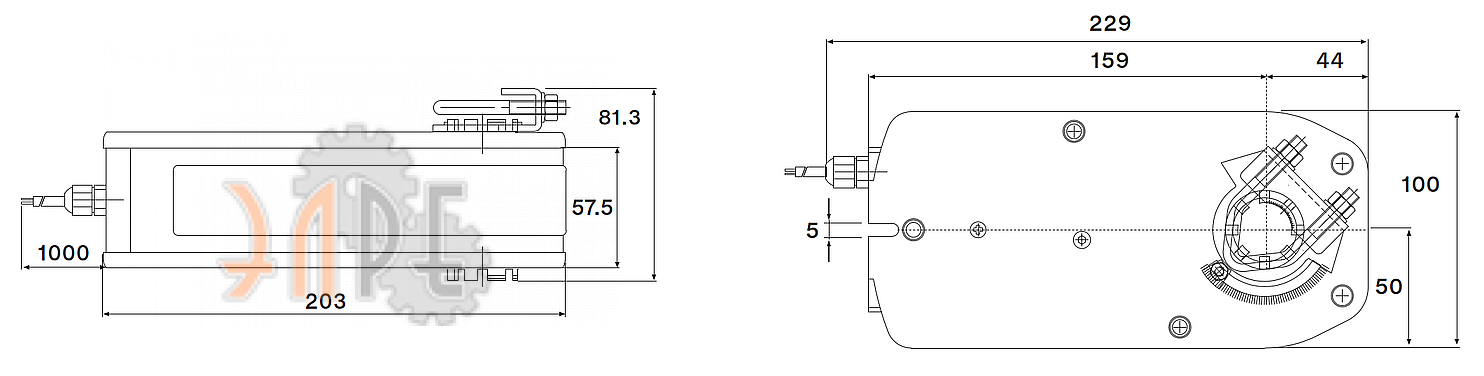

Чертеж и габаритные размеры

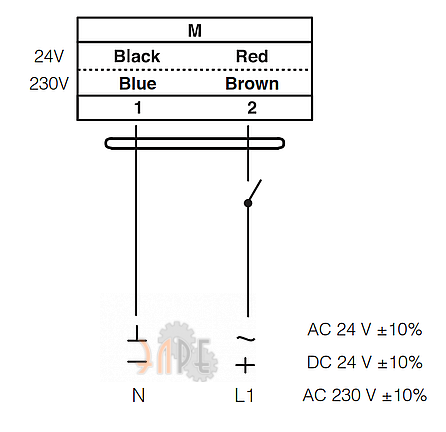

Схема электрического соединения

Руководство пользователя Nenutec NAFA 8Nm
