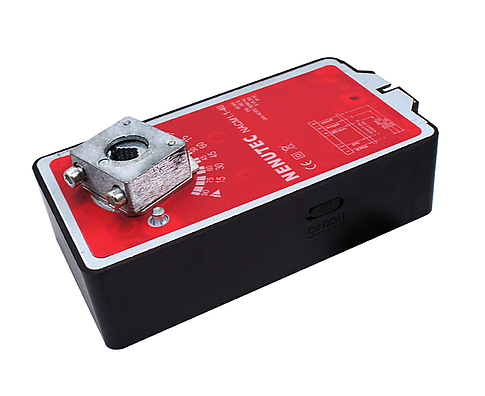

Привод воздушных заслонок Nenutec NACM 2.2-40S стандартный

Описание привод воздушных заслонок Nenutec NACM

Стандартные приводы заслонок Nenutec серии NACM моделирующего управления имеют стандартное исполнение. Серия используется в системах отопления, кондиционирования и вентиляции (HVAC). Стандартные приводы заслонок NACM применяются для регулирования и определения положения воздушных заслонок различных габаритов.

• Крутящий момент от 2 до 40 Нм;
• Источник питания AC/DC 24 В или AC 230 В;
• Минимальная длина вала от 40 до 80 мм;
• Площадь заслонки от 0,4 до 7 м.кв.;
• Продолжительность работы приводов серии от 60 до 180 секунд;
• Регулируемый угол поворота;
• Возможность выбора направления вращения реверсивного привода;
• В некоторых моделях имеется 1 или 2 дополнительных регулируемых переключателя SPDT;
• Кнопка ручного управления (при необходимости).

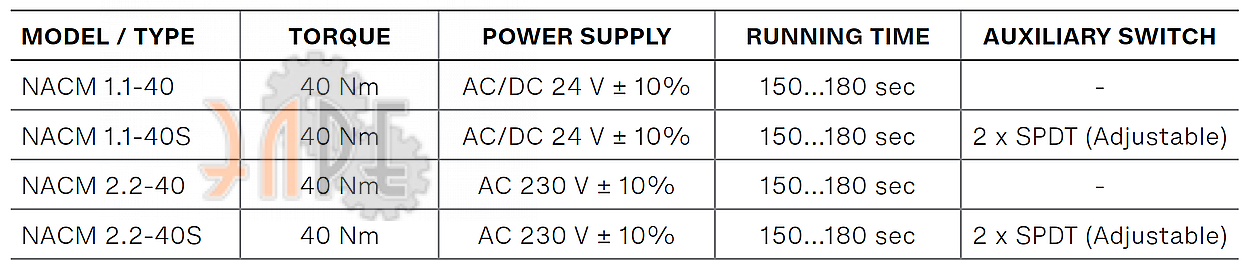

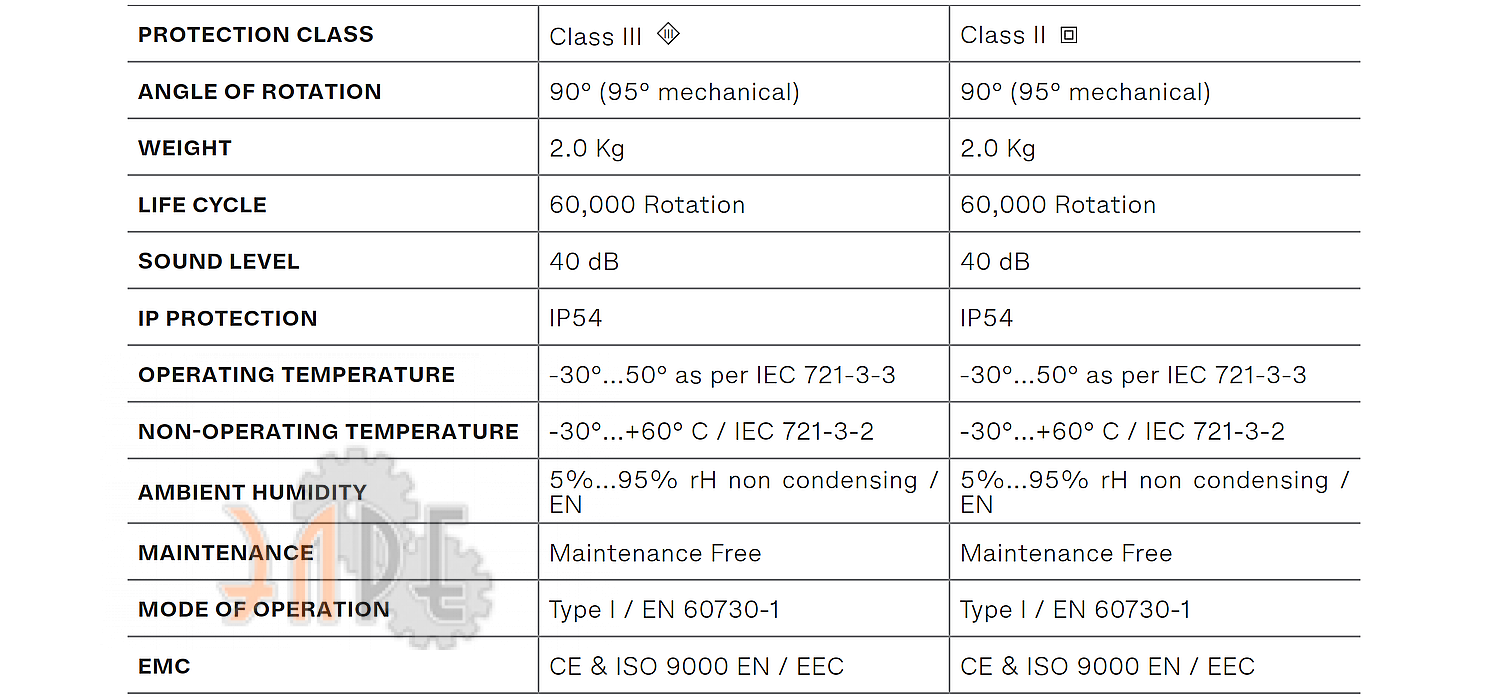

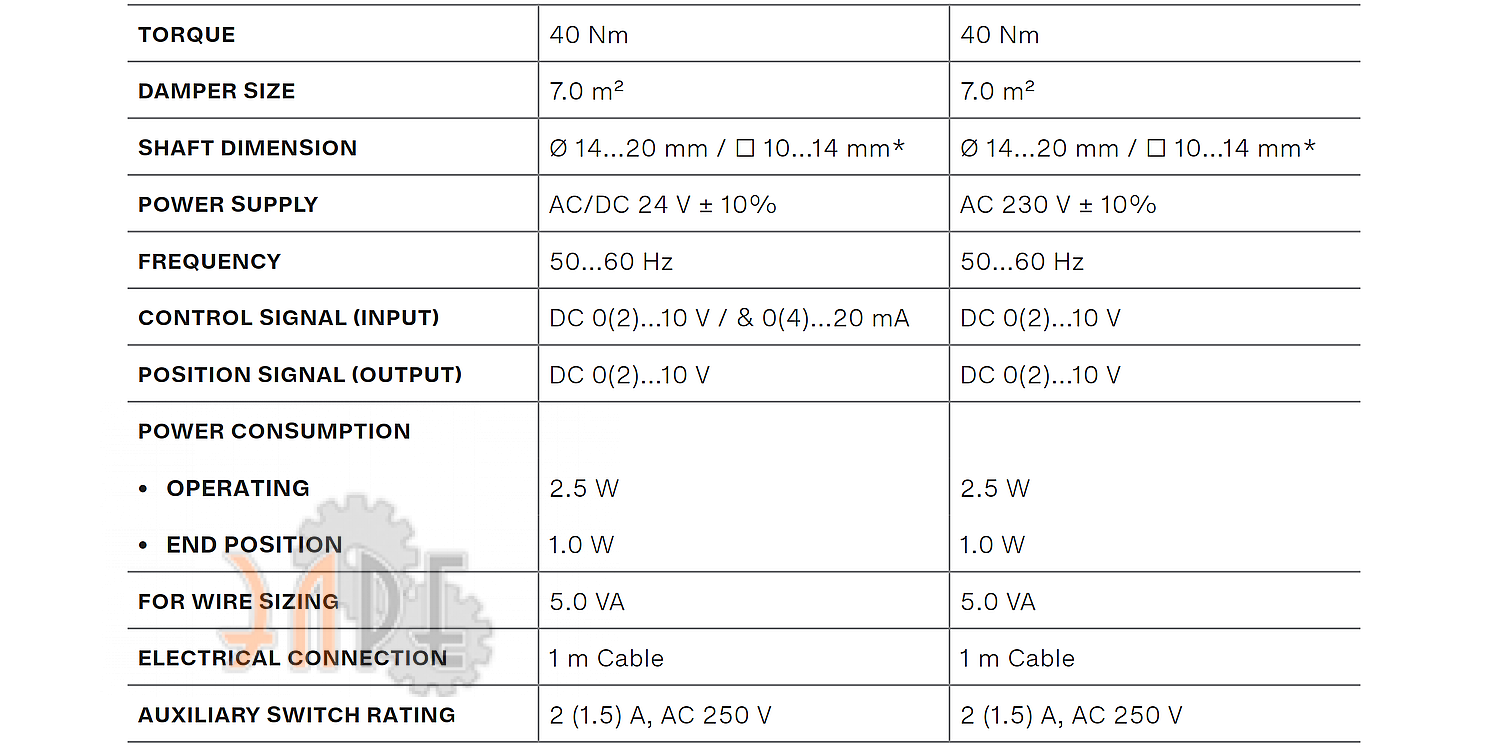

Обзор и технические данные

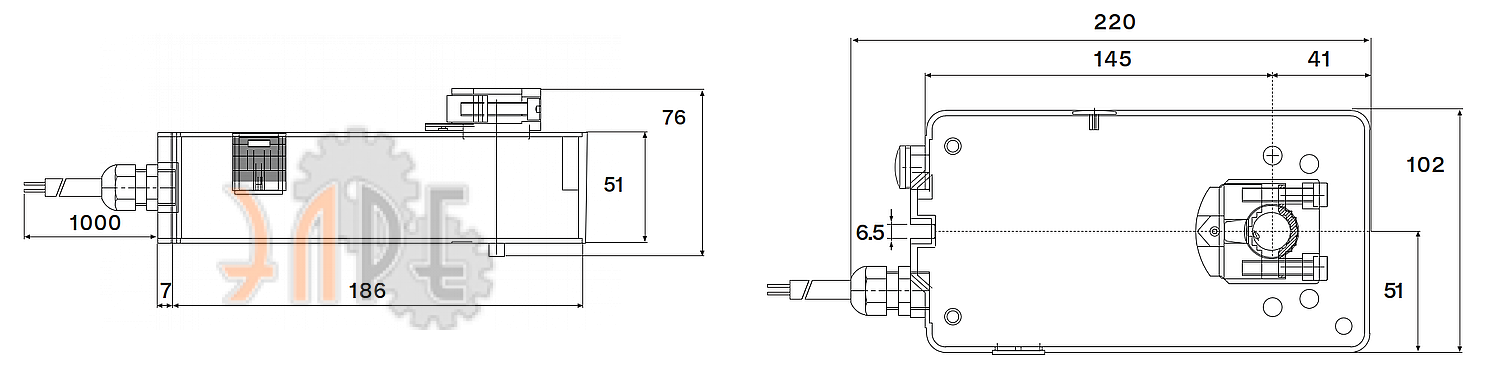

Чертеж и габаритные размеры

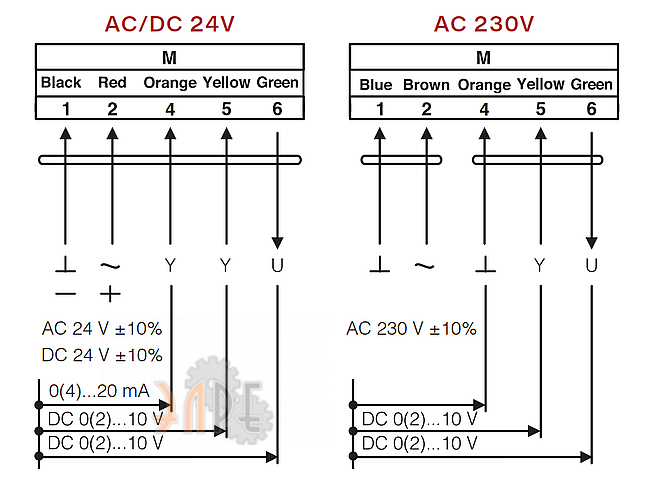

Схема электрического соединения

Руководство пользователя Nenutec NACM 40Nm
