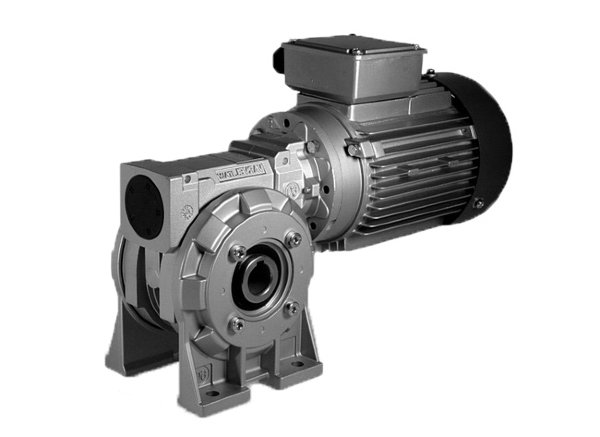

Червячный мотор-редуктор MRT40

Категория: MRT

Описание

Инструкция по эксплуатации червячных-редукторов

Описание и эксплуатация червячных редукторов MRT40

Червячные мотор-редукторы MRT изготавливаются в Чехии на высокотехнологичном оборудовании из качественных комплектующих с соблюдением высокоточных допусков. Благодаря этому достигается долгий срок службы данных изделий. При правильном выборе мотор-редукторов MRT, производитель гарантирует длительный срок службы даже продолжительной работе в тяжелых режимах эксплуатации. Возможна поставка данных мотор-редукторов в исполнении из нержавеющей стали.

Технические характеристики мотор-редукторов серии MRT40:

Типо-размер	Передаточное число	Частота вращения выходного вала	Макси-мальный крутящий момент	Максимальная передаваемая мощность	КПД	Крутящий момент	Электродвигатель
							Мощность	Тип (Россия)
	I	n₂	M_2max	P₁		M	Р
		мин	Н_*м	кВт	%	Н_*м	кВт
MRT40	5	280	36	1,21	87	11	0,37	АИР63В4
						16	0,55	АИР71А4
	7,5	186,7	30	0,68	86	8,2	0,18	АИР56В4
						11,2	0,25	АИР63А4
						16,7	0,37	АИР63В4
						24,6	0,55	АИР71А4
	10	140	34	0,58	85	7	0,12	АИР56А4
						10,7	0,18	АИР56В4
						14,5	0,25	АИР63А4
						21,7	0,37	АИР63В4
						32	0,55	АИР71А4
	12,5	112	35	0,49	84	8,8	0,12	АИР56А4
						13,4	0,18	АИР56В4
						18,2	0,25	АИР63А4
						27,2	0,37	АИР63В4
						40,1	0,55	АИР71А4
	15	93,3	37	0,43	83	9,8	0,12	АИР56А4
						15,1	0,18	АИР56В4
						20,5	0,25	АИР63А4
						30,6	0,37	АИР63В4
	20	70	35	0,32	79	13	0,12	АИР56А4
						19,9	0,18	АИР56В4
						27	0,25	АИР63А4
						40,2	0,37	АИР63В4
	25	56	33	0,25	77	12,2	0,09	АИР50В4
						15,4	0,12	АИР56А4
						34,3	0,18	АИР56В4
						32	0,25	АИР63А4
						48,1	0,37	АИР63В4
	30	46,7	39	0,27	71	13,5	0,09	АИР50В4
						16,9	0,12	АИР56А4
						26	0,18	АИР56В4
						35,5	0,25	АИР63А4
						52,6	0,37	АИР63В4
	40	35	37	0,21	65	16,7	0,09	АИР50В4
						25,3	0,12	АИР56А4
						32,1	0,18	АИР56В4
	50	28	34	0,16	62	20,2	0,09	АИР50В4
						25,3	0,12	АИР56А4
						38,8	0,18	АИР56В4
	60	23,3	30	0,13	55	23	0,09	АИР50В4
						28,9	0,12	АИР56А4
						44,3	0,18	АИР56В4
	80	17,5	25	0,1	44	23,6	0,09	АИР50В4
						29,6	0,12	АИР56В4
	100	14	24	0,08	43	28,8	0,09	АИР50В4

Габаритные и присоединительные размеры мотор-редукторов MRT:

Тип	A	AB	B	BB	C	G	H	H1	H2	HA	I	K	L1	L2	R	D1H7	F	GA
MRT 28	66	80	52	68	29	48	52	80	24	6	28	7	50	38	34	14	5	16,3
MRT 40	84	100	70	96	41	68	71	111	31	8	40	7	65	59	50	19	6	21,8
MRT 50	96	114	85	112	49	83	85	135	35	10	50	9	75	67	58	24	8	27,3
MRT 60	111	137	95	140	60	99	100	160	40	12	60	11	93	82	72	25	8	28,3
MRT 70	115	141	120	156	60,5	109	115	185	45	12	70	11	101	93	80	28	8	31,3
MRT 80	147	180	140	180	70	123	142	222	62	13	80	11	110	105	92	35	10	38,3
MRT 100	164	198	160	210	76	147	160	260	60	16,5	100	13	130	117	107	40	12	43,3
MRT 120	180	216	200	250	86	175	185	305	65	18	120	15	152	138	128	45	14	48,8
MRT 150	220	260	270	340	110	219	230	380	80	20	150	19	188	171	160	55	16	59
MRT 180	264	318	300	370	132	264	280	460	100	22	180	22	223	202	189	60	18	65,2

Габаритные и присоединительные размеры. Исполнение фланцевое:

Тип	C	C1	G	I	L1	L2	LA1	T1	R	D1H7	F	GA	M1	N1h7	P1	O1	S1
MRT 28	29	20	48	28	50	38	7	-	34	14	5	16,3	56	40	70	49	7
MRT 40	41	41	68	40	65	59	11	4	50	19	6	21,8	115	95	140	79	9
MRT 50	49	43	83	50	75	67	11	4	58	24	8	27,3	130	110	160	92	10
MRT 60	60	42	99	60	93	82	12	4	72	25	8	28,3	165	130	200	102	11
MRT 70	60,5	51	109	70	101	93	12	5	80	28	8	31,3	165	130	200	111,5	11
MRT 80	70	50	123	80	110	105	13	5	92	35	10	38,3	165	130	200	120	11,5
MRT 100	76	59	147	100	130	117	15	5	107	40	12	43,3	215	180	250	135	13
MRT 120	86	59	175	120	152	138	15	5	128	45	14	48,8	215	180	250	145	13
MRT 150	110	98	219	150	188	171	20	6	160	55	16	59	300	250	350	208	17
MRT 180	132	88	264	180	223	202	20	5	189	60	18	65,2	350	300	400	220	18

Габаритные и присоединительные размеры мотор-редукторов MRT40:

Тип	A	AB	B	BB	C	G	H	H1	H2	HA	I	K	L1	L2	R	D1H7	F	GA
MRT 28	66	80	52	68	29	48	52	80	24	6	28	7	50	38	34	14	5	16,3
MRT 40	84	100	70	96	41	68	71	111	31	8	40	7	65	59	50	19	6	21,8
MRT 50	96	114	85	112	49	83	85	135	35	10	50	9	75	67	58	24	8	27,3
MRT 60	111	137	95	140	60	99	100	160	40	12	60	11	93	82	72	25	8	28,3
MRT 70	115	141	120	156	60,5	109	115	185	45	12	70	11	101	93	80	28	8	31,3
MRT 80	147	180	140	180	70	123	142	222	62	13	80	11	110	105	92	35	10	38,3
MRT 100	164	198	160	210	76	147	160	260	60	16,5	100	13	130	117	107	40	12	43,3
MRT 120	180	216	200	250	86	175	185	305	65	18	120	15	152	138	128	45	14	48,8
MRT 150	220	260	270	340	110	219	230	380	80	20	150	19	188	171	160	55	16	59
MRT 180	264	318	300	370	132	264	280	460	100	22	180	22	223	202	189	60	18	65,2

Исполнение фланцевое MRT40:

Тип	C	C1	G	I	L1	L2	LA1	T1	R	D1H7	F	GA	M1	N1h7	P1	O1	S1
MRT 28	29	20	48	28	50	38	7	-	34	14	5	16,3	56	40	70	49	7
MRT 40	41	41	68	40	65	59	11	4	50	19	6	21,8	115	95	140	79	9
MRT 50	49	43	83	50	75	67	11	4	58	24	8	27,3	130	110	160	92	10
MRT 60	60	42	99	60	93	82	12	4	72	25	8	28,3	165	130	200	102	11
MRT 70	60,5	51	109	70	101	93	12	5	80	28	8	31,3	165	130	200	111,5	11
MRT 80	70	50	123	80	110	105	13	5	92	35	10	38,3	165	130	200	120	11,5
MRT 100	76	59	147	100	130	117	15	5	107	40	12	43,3	215	180	250	135	13
MRT 120	86	59	175	120	152	138	15	5	128	45	14	48,8	215	180	250	145	13
MRT 150	110	98	219	150	188	171	20	6	160	55	16	59	300	250	350	208	17
MRT 180	132	88	264	180	223	202	20	5	189	60	18	65,2	350	300	400	220	18
