Инструкция по эксплуатации червячных-редукторов |

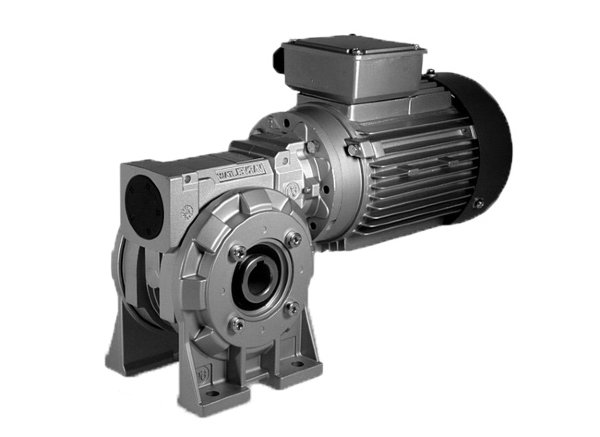

Червячные мотор-редукторы MRT изготавливаются в Чехии на высокотехнологичном оборудовании из качественных комплектующих с соблюдением высокоточных допусков. Благодаря этому достигается долгий срок службы данных изделий. При правильном выборе мотор-редукторов MRT, производитель гарантирует длительный срок службы даже продолжительной работе в тяжелых режимах эксплуатации. Возможна поставка данных мотор-редукторов в исполнении из нержавеющей стали.
Типо-размер | Передаточное число | Частота вращения выходного вала | Макси-мальный крутящий момент | Максимальная передаваемая мощность | КПД | Крутящий момент | Электродвигатель | |
Мощность | Тип (Россия) | |||||||
I | n2 | M2max | P1 | M | Р | |||
мин | Н*м | кВт | % | Н*м | кВт | |||
MRT180 | 7,5 | 186,7 | 1690 | 35,52 | 93 | 714 | 15 | АИР160S4 |
10 | 140 | 1860 | 29,96 | 91 | 930 | 15 | АИР160S4 | |
12,5 | 112 | 1890 | 24,63 | 9 | 1150 | 15 | АИР160S4 | |
15 | 93,3 | 1980 | 22,24 | 87 | 1335 | 15 | АИР160S4 | |
20 | 70 | 2040 | 16,99 | 88 | 1800 | 15 | АИР160S4 | |
25 | 56 | 1820 | 12,71 | 84 | 1575 | 11 | АИР132М4 | |
30 | 46,7 | 2270 | 13,69 | 81 | 1824 | 11 | АИР132М4 | |
40 | 35 | 2220 | 10,43 | 78 | 2340 | 11 | АИР132М4 | |
50 | 28 | 2120 | 8,51 | 73 | 1868 | 7,5 | АИР132S4 | |
60 | 23,3 | 2100 | 7,55 | 68 | 2086 | 7,5 | АИР132S4 | |
80 | 17,5 | 1900 | 5,36 | 65 | 1950 | 5,5 | АИР112М4 | |
100 | 14 | 1880 | 4,31 | 64 | 1309 | 3 | АИР100S4 | |
1745 | 4 | АИР100L4 |
Тип | A | AB | B | BB | C | G | H | H1 | H2 | HA | I | K | L1 | L2 | R | D1H7 | F | GA |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MRT 28 | 66 | 80 | 52 | 68 | 29 | 48 | 52 | 80 | 24 | 6 | 28 | 7 | 50 | 38 | 34 | 14 | 5 | 16,3 |
MRT 40 | 84 | 100 | 70 | 96 | 41 | 68 | 71 | 111 | 31 | 8 | 40 | 7 | 65 | 59 | 50 | 19 | 6 | 21,8 |
MRT 50 | 96 | 114 | 85 | 112 | 49 | 83 | 85 | 135 | 35 | 10 | 50 | 9 | 75 | 67 | 58 | 24 | 8 | 27,3 |
MRT 60 | 111 | 137 | 95 | 140 | 60 | 99 | 100 | 160 | 40 | 12 | 60 | 11 | 93 | 82 | 72 | 25 | 8 | 28,3 |
MRT 70 | 115 | 141 | 120 | 156 | 60,5 | 109 | 115 | 185 | 45 | 12 | 70 | 11 | 101 | 93 | 80 | 28 | 8 | 31,3 |
MRT 80 | 147 | 180 | 140 | 180 | 70 | 123 | 142 | 222 | 62 | 13 | 80 | 11 | 110 | 105 | 92 | 35 | 10 | 38,3 |
MRT 100 | 164 | 198 | 160 | 210 | 76 | 147 | 160 | 260 | 60 | 16,5 | 100 | 13 | 130 | 117 | 107 | 40 | 12 | 43,3 |
MRT 120 | 180 | 216 | 200 | 250 | 86 | 175 | 185 | 305 | 65 | 18 | 120 | 15 | 152 | 138 | 128 | 45 | 14 | 48,8 |
MRT 150 | 220 | 260 | 270 | 340 | 110 | 219 | 230 | 380 | 80 | 20 | 150 | 19 | 188 | 171 | 160 | 55 | 16 | 59 |
MRT 180 | 264 | 318 | 300 | 370 | 132 | 264 | 280 | 460 | 100 | 22 | 180 | 22 | 223 | 202 | 189 | 60 | 18 | 65,2 |
Тип | C | C1 | G | I | L1 | L2 | LA1 | T1 | R | D1H7 | F | GA | M1 | N1h7 | P1 | O1 | S1 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MRT 28 | 29 | 20 | 48 | 28 | 50 | 38 | 7 | - | 34 | 14 | 5 | 16,3 | 56 | 40 | 70 | 49 | 7 |
MRT 40 | 41 | 41 | 68 | 40 | 65 | 59 | 11 | 4 | 50 | 19 | 6 | 21,8 | 115 | 95 | 140 | 79 | 9 |
MRT 50 | 49 | 43 | 83 | 50 | 75 | 67 | 11 | 4 | 58 | 24 | 8 | 27,3 | 130 | 110 | 160 | 92 | 10 |
MRT 60 | 60 | 42 | 99 | 60 | 93 | 82 | 12 | 4 | 72 | 25 | 8 | 28,3 | 165 | 130 | 200 | 102 | 11 |
MRT 70 | 60,5 | 51 | 109 | 70 | 101 | 93 | 12 | 5 | 80 | 28 | 8 | 31,3 | 165 | 130 | 200 | 111,5 | 11 |
MRT 80 | 70 | 50 | 123 | 80 | 110 | 105 | 13 | 5 | 92 | 35 | 10 | 38,3 | 165 | 130 | 200 | 120 | 11,5 |
MRT 100 | 76 | 59 | 147 | 100 | 130 | 117 | 15 | 5 | 107 | 40 | 12 | 43,3 | 215 | 180 | 250 | 135 | 13 |
MRT 120 | 86 | 59 | 175 | 120 | 152 | 138 | 15 | 5 | 128 | 45 | 14 | 48,8 | 215 | 180 | 250 | 145 | 13 |
MRT 150 | 110 | 98 | 219 | 150 | 188 | 171 | 20 | 6 | 160 | 55 | 16 | 59 | 300 | 250 | 350 | 208 | 17 |
MRT 180 | 132 | 88 | 264 | 180 | 223 | 202 | 20 | 5 | 189 | 60 | 18 | 65,2 | 350 | 300 | 400 | 220 | 18 |
