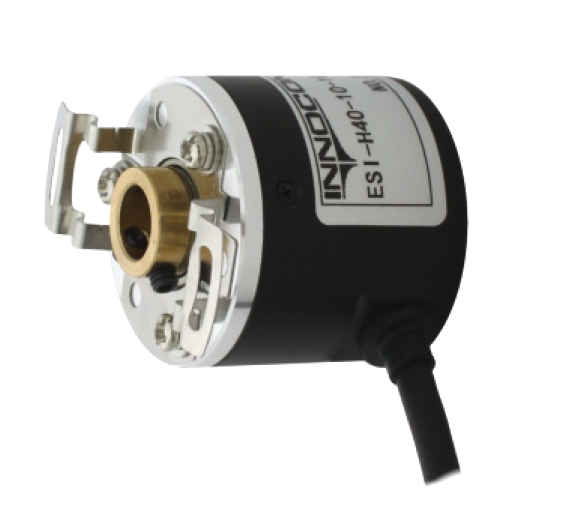

Энкодер Innocont ESI 40 инкрементальный с фиксированным разрешением

Описание инкрементального энкодера Innocont ESI 40

Инкрементальные энкодеры серии ESI 40 с фиксированным разрешением предназначены для точного измерения параметров перемещения различных объектов (скорость, направление вращения, угловое положение и пр.). Серия относится к инкрементальным (накапливающим) устройствам, которые выдают определенное число импульсов за один оборот (разрешение). Датчик преобразует угол поворота вращающегося объекта (напр., вала электродвигателя или редуктора) в определенную последовательность электрических цифровых сигналов с заложенной в них информацией.

• Размер корпуса стандартизированный – 40 мм;
• Фиксированная величина разрешения;
• Тип присоединения – зажимной фланец или полый вал.

Для передачи крутящего момента на устройство предусмотрена разрезная муфта (поставляется в комплекте с энкодерами с выступающим валом).

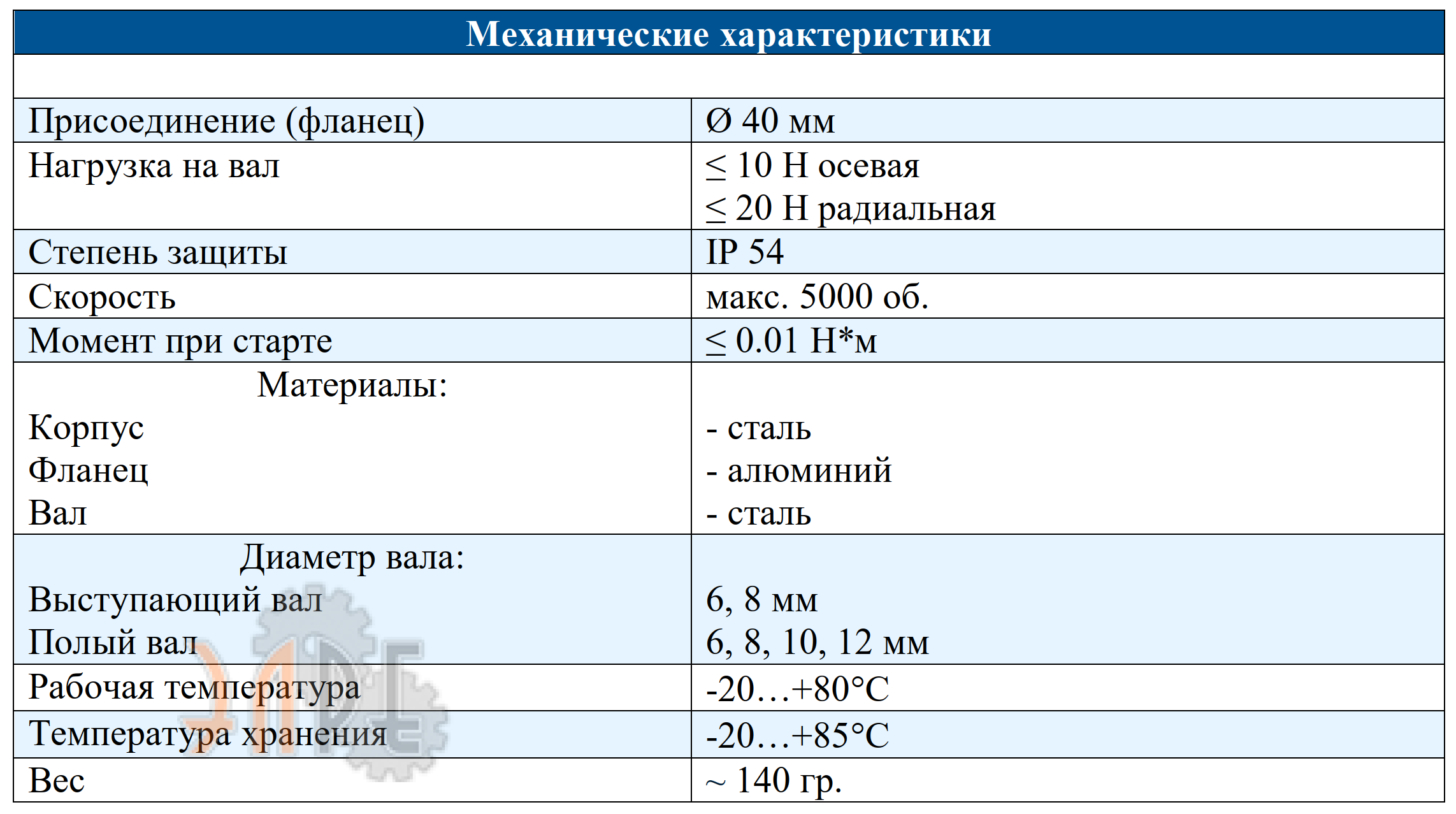

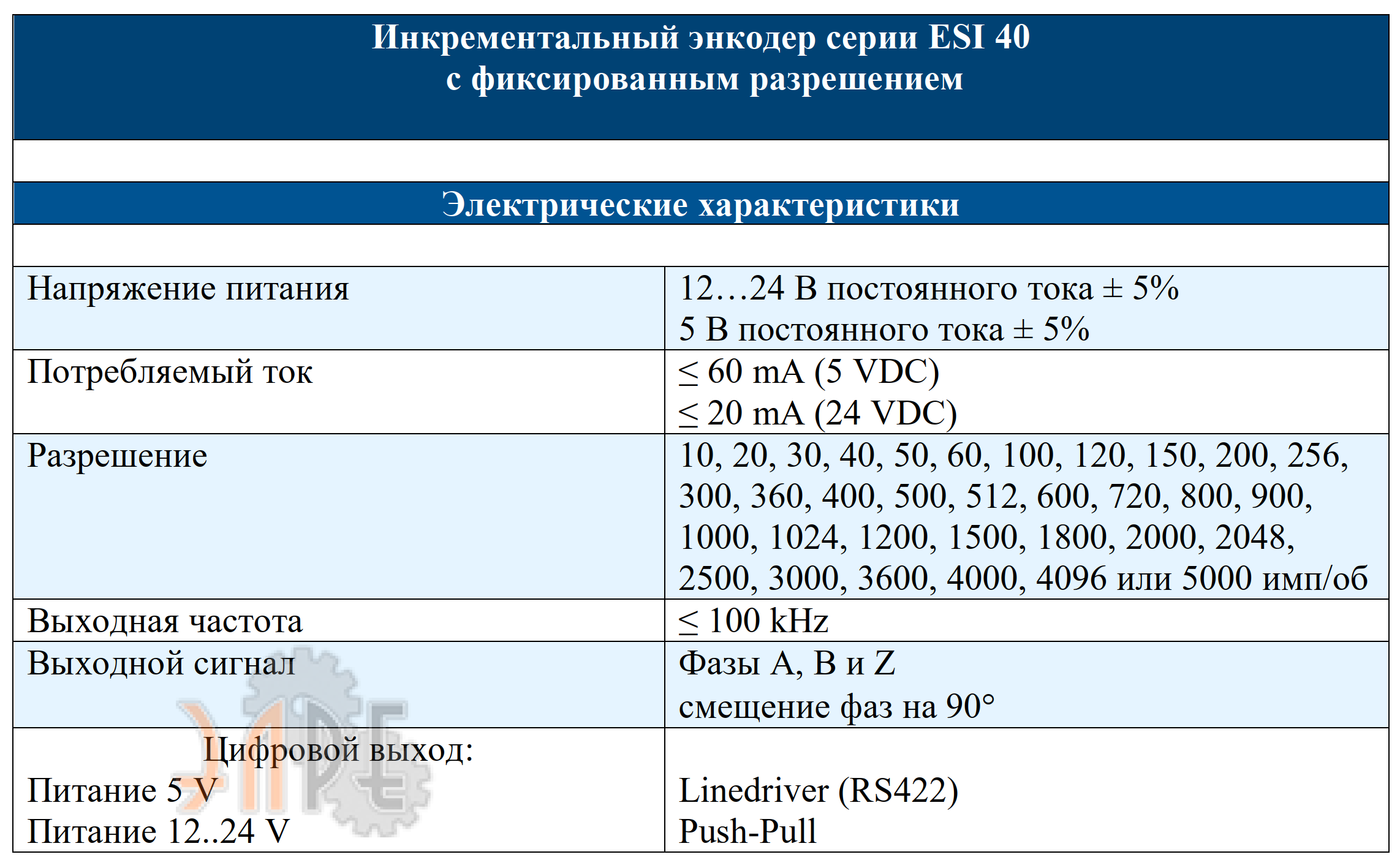

Характеристики инкрементальный энкодер Innocont ESI 40

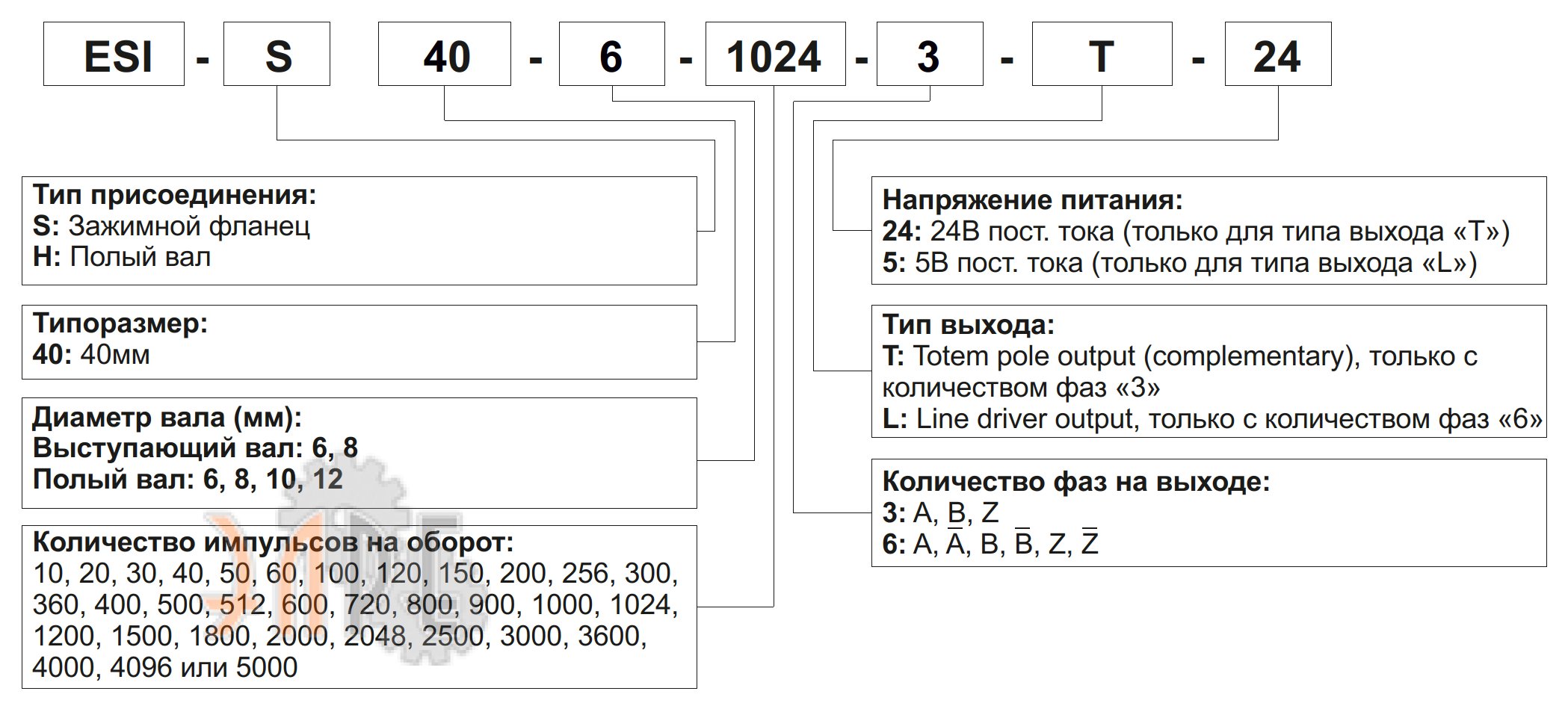

Расшифровка наименования

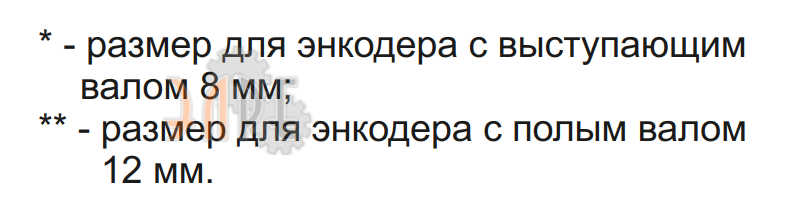

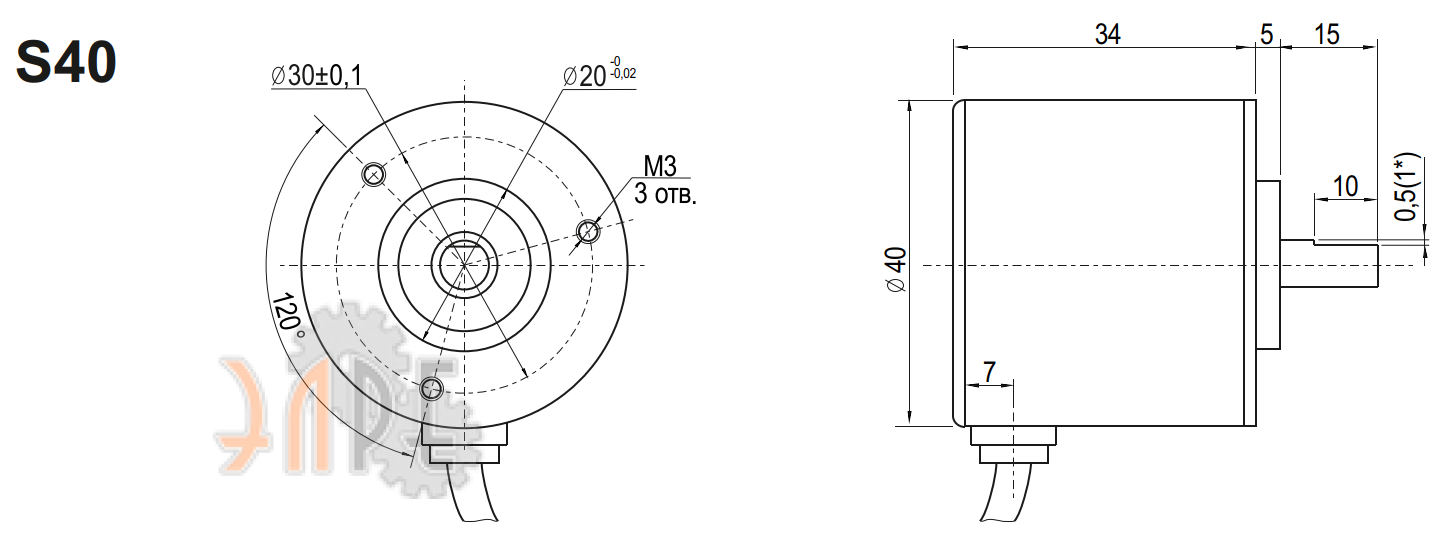

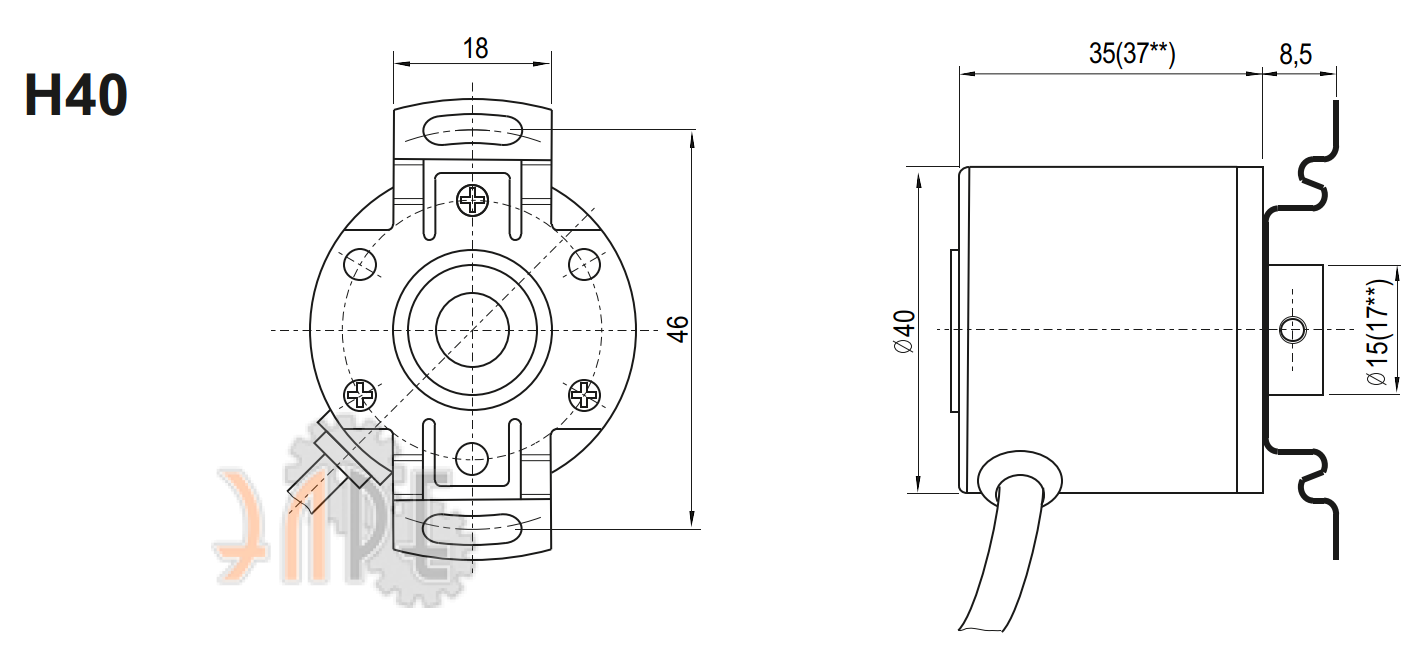

Схема и габаритные размеры энкодера Innocont ESI 40

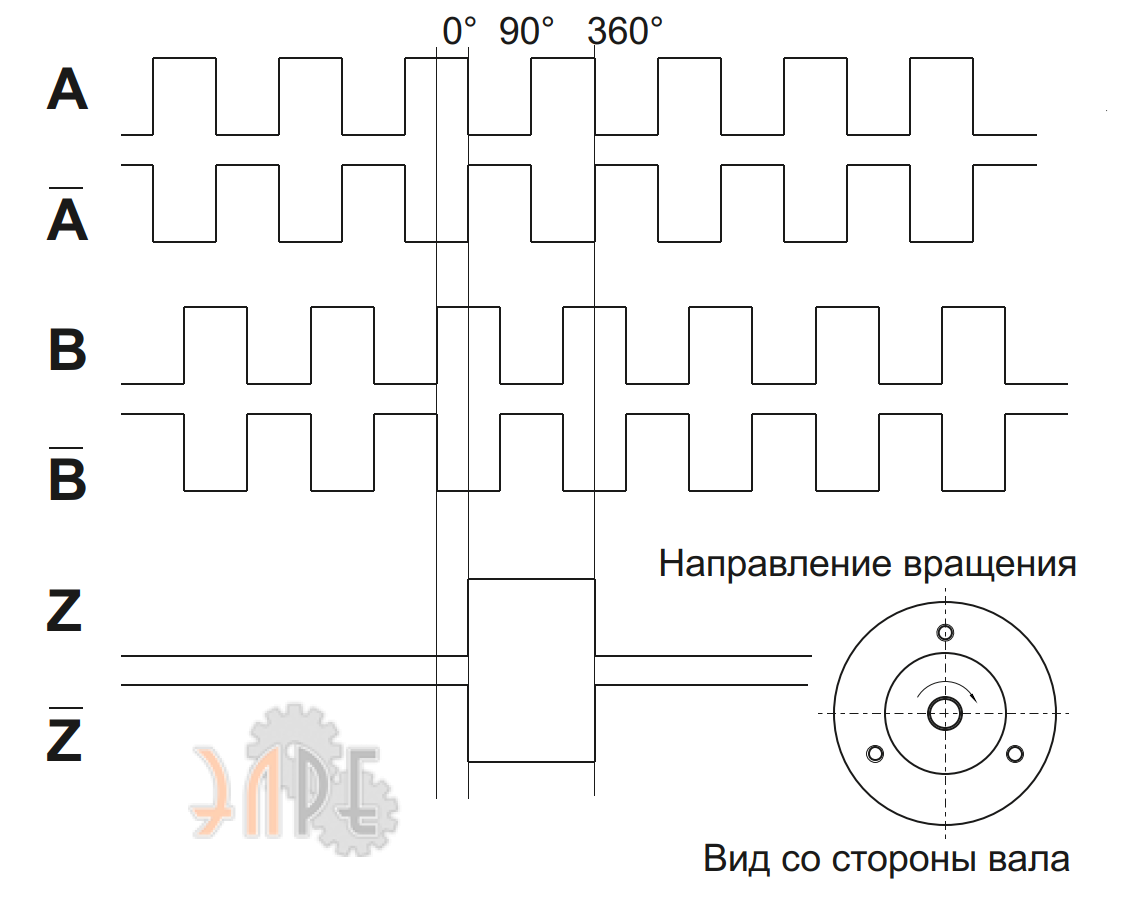

Диаграмма выходных сигналов

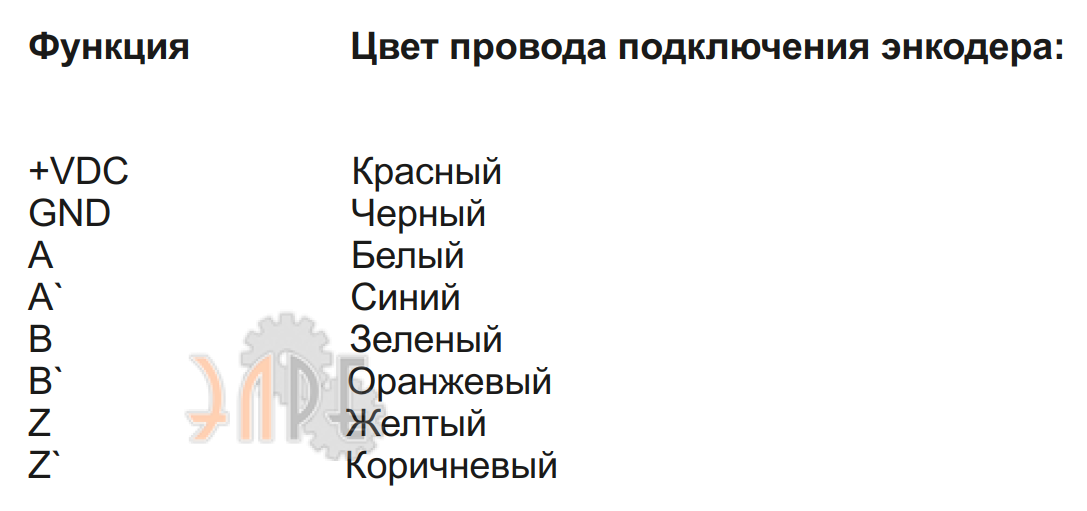

Схема электрического присоединения

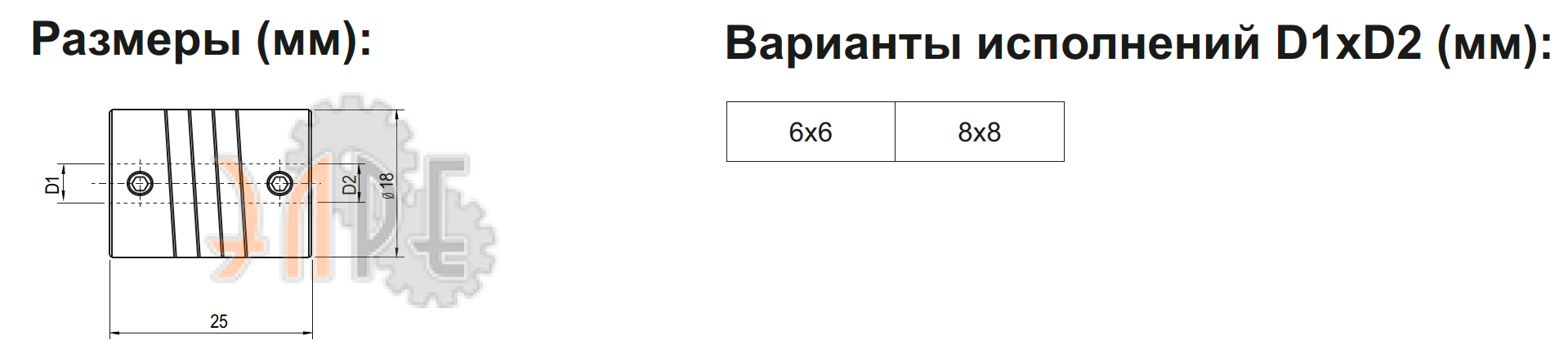

Характеристики муфта разрезная
