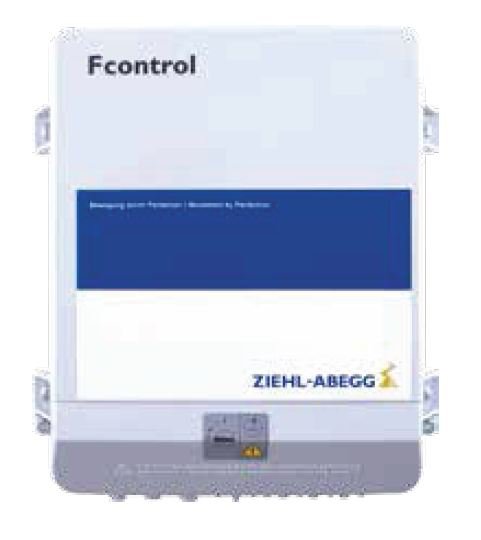

1-фазные преобразователи частоты Fcontrol поставляются в исполнении для регулирования скорости с помощью сигнала 0-10 В. Данное исполнение не оснащено встроенным дисплеем. Байпасный главный выключатель (Auto-0-100 %) поставляется в качестве дополнительной принадлежности. Данное исполнение отличается универсальностью применения. Уставка скорости может быть задана с помощью внешнего контроллера, напри- мер, с помощью блока управления серии UNIcon производства компании ZIEHL-ABEGG. Уставка скорости может быть также задана вручную с помощью потенциометра. Электродвигатели и вентиляторы могут также работать с фиксированной скоро- стью или в 2-ступенчатом режиме.
Преимущества, которые обеспечивает преобразователь частоты Fcontrol:
- Не требуются экранированные кабели питания
- Fcontrol не накладывает ограничений на длину кабелей
- Исключается генерирование электромагнитных помех при работе электродвигателя (идеально подходит для применений с повышенными требованиями к уровню шума)
- Отсутствует риск для электродвигателей (к ним не предъявляются требования по совместимости с преобразователем частоты), поскольку на них подается чистое синусоидальное напряжение
Таблица характеристик преобразователей частоты Fcontrol универсальных:
Технические характеристики
- Электропитание: 208...277 В; 1 фаза
- Частота напряжения сети: 50/60 Гц
- Максимальная частота напряжения на выходе: 150 Гц
- Частота преобразования: 16 кГц
- Максимальная температура окружающей среды: FSET4Q = 35 °C, FSET6/10Q = 40 °C (возможно повышение до 55 °C со снижением производительности)
- Встроенный источник питания для потенциометра: +10 В постоянного напряжения; не более 6 мА (защита от короткого замыкания)
- Допустимая относительная влажность: 85 % без конденсации
- Паразитное излучение соответствует требованиям EN 61000-6-3 (неэкранированный кабель питания электродвигателя)
- Помехоустойчивость соответствует требованиям EN 61000-6-2
- Генерирование гармонических токов: гармонические токи гарантированно соответствуют требованиям EN 61000-3-2.
Дополнительные характеристики и схему подключения FSET4M можно увидеть в каталоге:
