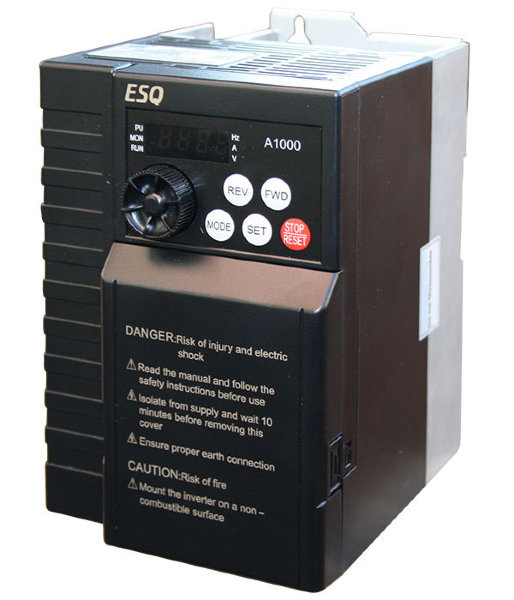

Преобразователь ESQ-A1000-0.43-5.5K - описание
Универсальный векторный преобразователь частоты малых мощностей. Позволяет реализовать полноценную систему управления электроприводом в различных сферах - пищевое производство, деревообработка, металлообработка, системы вентиляции, водоснабжение.
- Напряжение: 1ф/3ф х220В, 3ф х380В,
- Мощность: 0.4-5.5 кВт
- Степень защиты - IP20;
- Перегрузочная способность: 150% в течение 60сек, 200% в течение 1 сек.
- Пусковой момент: 150 % 3 Гц, 200 % 5 Гц при векторном управлении.
- Мягкая ШИМ: 1-15 кГц
- RS-485 по протоколу Modbus с удобно размещенным портом RJ45;
- Крепление на DIN-рейку;
- Встроенный потенциометр;
- Поддержка многоскоростного режима;
- ПИД-регулятор со спящим режимом и защитой от сухого хода;
- Программный режим - автоматическое пошаговое управление;
- Функция удержания нулевой скорости;
- Функция автоматического переключения работы двигателя напрямую от сети и обратно от ПЧ;
- Функция управления нитеукладчиком (треугольные волновые колебания вых. частоты);
- Контроль короткого замыкания на выходе перед стартом;
- 6 дискретных (npn/pnp) входов; 2 аналоговых (0-10В и 4-20мА) входа; 2 дискретных (реле и транзист.) выхода; 1 аналоговый выход; RS-485 (Modbus);
- Встроенный тормозной прерыватель;
- Допускают плотную установку преобразователей частоты (стенка к стенке);
- Крепление винтами и на DIN-рейку;
- Быстрозажимные пружинные клеммы управления;
- Температурный режим: -10 ~ +50°С (без обледенения).
Расшифровка наименования серии ESQ
Основные характеристики ESQ-A1000-0.43-5.5K
Диапазон напряжений, частота работы
Характеристики управления
Функции защиты
Описание клемм
Габаритные размеры ESQ-A1000-0.43-5.5K
Схема электрического подключения
