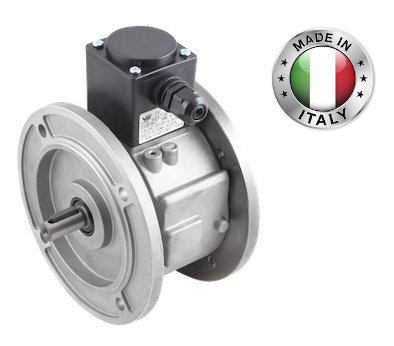

Тормоз Coel VSTD 180B5 электромагнитный внешний

Описание

Используя данный тормоз, можно обеспечить торможение вала электродвигателя любого исполнения:

• Может быть скручен с любым электродвигателем DIN c фланцем В5 ( Общепромышленные стандартные трёхфазные и однофазные);
• Двухскоростные и с энкодерами и пр.
• Крепление к электродвигателю осуществляется через фланец. Дополнительных доработок электродвигателя не требуется.
• Габаритные размеры от  71 до 225 мм (71-90 в алюминиевом корпусе) и (100-225 в чугунном корпусе).

Применяется в подъемно-транспортном оборудовании, вертикальных транспортерах и в другом оборудовании, где необходимо обеспечить удержание приводного вала от проворачивания, когда электродвигатель остановлен.

• Входное напряжение от 200 до 500 В;
• Класс изоляции обмотки катушки тормоза - F;
• Класс защиты IP66;
• Максимальная скорость до 5000 об/мин;
• Температура окружающей среды -20 С +40 С;
• Время срабатывания тормоза от 50 до 210 мс;
• Время растормаживания от 50 до 180 мс;
• Режим работы S1,S2 – 60 мин., S3 – 60%;
• Конструкция повышенной прочности.

Состоит из однодискового тормоза с двумя поверхностями трения, в составе которого есть электромагнитная катушка. Пружины сжатия создают тормозной момент посредством фрикционного сцепления. Растормаживание происходит при подаче напряжения питания на катушку электромагнитного тормоза. Регулировки зазора и периодического технического обслуживания не требуется, что упрощает эксплуатацию.

Характеристики тормоз Coel VSTD 180B5 электромагнитный внешний

Габаритные размеры тормоз Coel VSTD 180B5 электромагнитный внешний

Образец шильдика

Монтажное исполнение
