Электродвигатель 5АИ 80 В2 Ж общепромышленный

Электродвигатель 5АИ 80 В2 Ж общепромышленный

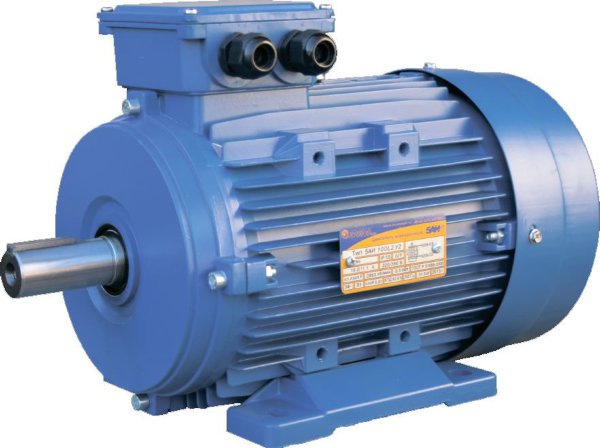

Нажмите на изображение для увеличения
Обратите внимание: изображение товара на сайте может отличаться от фактического изображения товара. Пожалуйста, изучите техничекое описание продукта.

Артикул: 5АИ 80 В2 Ж IM1081

Электродвигатель 5АИ 80 В2 Ж общепромышленный

Категория: 5АИ

Описание

Общие характеристики:

Двигатели асинхронные закрытого исполнения производятся разных видов в зависимости от назначения и области применения по ГОСТ Р 51689-2000 .
Вид климатического исполнения У1, У2 (базовое исполнение), УЗ, УХЛ1, УХЛ2, УХЛ3 по ГОСТ 15150-69 .
Режим работы Ѕ1 по ГОСТ Р 52776-2007 .
Допуски на установочные и присоединительные размеры по ГОСТ 8592-79 для нормальной точности.
В зависимости от способа монтажа двигатели изготавливаются в следующих конструктивных исполнениях: ІМ 1001, ІМ 2001, ІМ 3001, ІМ 1081, ІМ 2081, ІМ 3081, ІМ 1002, ІМ 2002, ІМ 3002, ІМ 1082, ІМ 2082, ІМ 3082, ІМ 1011, ІМ 2011, ІМ 3011, ІМ 1031, ІМ 2031, ІМ 3031 и другие по ГОСТ 2479-79 .
Степень защиты двигателей ІР54, ІР55 по ГОСТ ІЕС 60034-5-2011 .
Способ охлаждения 1С0141 по ГОСТ 20459-87 .
Класс вибрации двигателей по ГОСТ Р МЭК 60034-14-2008 .
Уровень звука двигателей в режиме холостого хода соответствует ГОСТ Р 53148-2008 .
Система изоляции двигателей класса нагревостойкости «F» по ГОСТ 8865-93 .
Основные технические данные и характеристики двигателя приведены в табличке (шильде), прикрепленной к корпусу двигателя.

Характеристики электродвигателя 5АИ 80 В2 Ж

Мощность 2.2 кВт
Частота вращения 3000 об/мин
Напряжение 220/380 В
Ток статора 8.4/4.8 А
КПД 81 %
Коэф. мощности 0.85
Mmax/Mн 2.3
Мп/Мн 2.2
Iп/Iн 7
Класс защиты, IP 55
Климатическое исполнение У2
Вес 21 кг

Преимущества:

Степень защиты IP55;
Маслёнки для смазки подшипников;
Резьбовое отверстие в торце вала;
Ударопрочная клемная коробка;
Индивидуальная упаковка;
Гарантия 2 года или 10000 часов.

Габаритно-присоединительные размеры 5АИ 80 В2 Ж

	l9	l10	l31	l37	l39	d1	d7	d10	d20	d22	d24	d25	b1	b10	h1	h2	h10	h
	28	100	50	146	118	22	25	8	165	12	200	130	6	125	6	21.5	9	80

* Размеры: l1, l31, l10, d1, d20, d22, b10, h - соответсвуют стандартам ГОСТ 183-74 и ГОСТ 51689-2000. Остальные указанные размеры носят информационный характер, и могут быть изменены производителем без предварительного уведомления.

Структура условного обозначения:

XX X XXX XX X XX

XX	-	серия
X	-	конструктивная модификация (С - с повышенным скольжением, Е - однофазные)
XXX	-	габарит, мм
XX	-	установочный размер по длине станины (S, M, L)
X	-	число полюсов (2, 4, 6, 8, 10, 12)
XX	-	климатическое исполнение (У, )

Взаимозаменяемость общепромышленного 5АИ 80 В2 Ж:

	Установочные и присоединительные размеры 5АИ (АИР) - фланец, лапы
	Инструкция по монтажу и хранению двигателей 5АИ (АИР)
	Каталог двигателей 5АИ (АИР)
