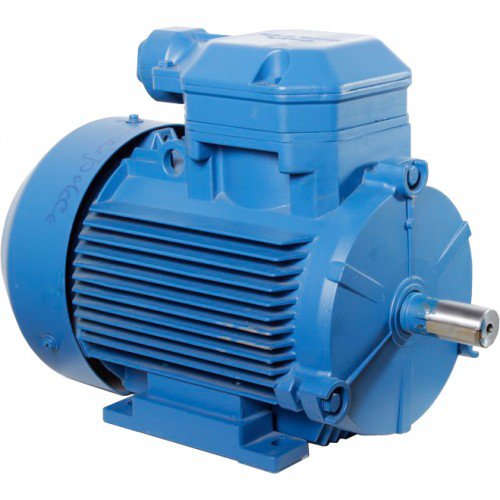

Общие сведения электродвигателя 2АИМУР 355 L8 H 660В
Эксплуатационные условия взрывозащищенных электродвигателей типа 2АИМУР:
1. Высота над уровнем моря не превышающая 1000 м
2. Рекомендуемая температура окружающего воздуха:
- от + 40 до - 45 °С для выполнения У2,5
- от + 40 до - 60 °С для выполнения УХЛ 2,5
- от + 45 до -10 °С для выполнения Т2,5 ТОМ2.5.
3. Рекомендуемая относительная влажность окружающей среды:
- выполнение У - 100% при температуре + 25 °С
- выполнение УХЛ - 80% при температуре + 25 °С
- выполнение Т, ТОМ - 100 % при температуре + 35 °С.
4. В части воздействия механических факторов внешней среды - по группе Ml ГОСТ 17516-72.
5. Номинальный рабочий режим электродвигателей - продолжительный 81 по ГОСТ 183-74.
6. Электродвигатели данных типов изготавливаются на номинальное напряжения 380, 660 В. при частоте тока 50 Гц. и на 660/1140 В. при частоте 60 Гц.
7. Концентрация инертной пыли в окружающей среде не должна превышать 0.01г/м3.
Характеристики взрывозащищенного 2АИМУР 355 L8 H 660В
- Мощность 250 кВт
- Частота вращения 750 об/мин
- Напряжение 380/660 В
- Ток статора 484.3/279.6 А
- КПД 94.5 %
- Коэф. мощности 0.83
- Mmax/Mн 1.8
- Мп/Мн 0.8
- Iп/Iн 6.4
- Взрывозащита PB Ex d I
- Вес 2150 (1001) кг
Габаритно-присоединительные размеры 2АИМУР 355 L8 H 660В
l30 | h21 | | l1 | l10 | l31 | d1 | d10 | b1 | b10 | h1 | h2 | h10 | h |
1670 | 1030 | | 210 | 630 | 254 | 100 | 28 | 28 | 610 | 16 | 106 | 52 | 355 |
