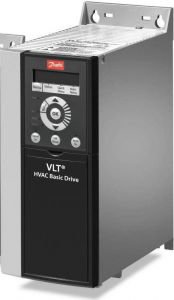

Частотный преобразователь Danfoss VLT® HVAC Basic Drive FC-101 предназначен для простых систем управления вентиляторами и насосами, где привод устанавливается рядом с электродвигателем. Привод Danfoss VLT HVAC Basic Driveпредоставляет простые функции управления и самые распространенные протоколы систем отопления, вентиляции и кондиционирования воздуха для интеграции в систему управления зданием.
Серия VLT HVAC Basic Drive специально разработана для простых применений с насосами и вентиляторами, поставляется на мощности 0,37 - 90 кВт 3х380В с классом защиты IP20, IP54.
Быстрое меню содержит все основные параметры, необходимые для ввода привода в эксплуатацию. Предусмотрен быстрый монтаж и техническое обслуживание.
Наличие специальных функций, делает удобным использование данной модели в системах вентиляции и на насосных агрегатах, а возможность монтажа “стенка к стенке” и способу охлаждения “cold plate”, сделают многодвигательную систему управления (конвейер и т.д.) простой и компактной.
Возможность подключения различных датчиков обратной связи (датчик температуры, давления и т.д), делает доступным автоматическое управление процессом (поддержание заданной температуры, давления и т.д.).
 | Панель управления с функцией копирования. Возможно снятие во время работы. Быстрые меню Защита IP54. |
Питающая сеть (L1\L, L2, L3\N) | |
| Диапазон напряжений | 3 x 380 - 480 B ± 10% |
| Частота сети | 50/60 Гц |
| Максимальная кратковременная асимметрия фаз | 3% от номинального напряжения |
| Коэффициент активной мощности | >= 0,9 при номинальной нагрузке |
| Коэффициент реактивной мощности | > 0,98 |
| Включений по входу L1/L, L2, L3/N | Не более 1-2 раз в минуту |
| Условия окружающей среды согласно EN60664-1 | Категория перенапряжения III/степень загрязнения 2 |
| Перегрузочная способность | 110% - 1минута |
| Управление | векторное или скалярное |
Выходные характеристики (U, V, M): | |
| Выходное напряжение | 0–100% от входного номинального |
| Выходная частота | 0-200 Гц (вектор),0-400 Гц U/F |
| Число переключений на выходе | Не ограничено |
| Время разгона/торможения | 0,05-3600 сек. |
Цифровые входы | |
| Количество программируемых дискретных входов | 4 |
| Логика | PNP или NPN |
| Уровень напряжения | 0-24 |
| Максимальное напряжение на входе | 28 В |
| Входное сопротивление, Ri | Около 4 кОм |
| Цифровой вход 29 в качестве входа термистора | Отказ: > 2,9к и без отказа: < 800 |
Аналоговые входы: | |
| Число аналоговых входов (по току и напряжению) | 2 |
| Режимы | токовые или по напряжению |
| Входное сопротивление, Ri (по напряжению) | Около 10 кОм |
| Уровень напряжения | 0-10 В (масштабируемый) |
| Максимальное напряжение | 20 В |
| Уровень тока | От 0/4 до 20 мА (масштабируемый) |
| Входное сопротивление, Ri (по току) | Около 500 Ом |
| Максимальный ток | 29 мА |
| Разрешение аналоговых входов | 12 бит (+ знак) |
Аналоговый выход: | |
| Программируемый аналоговый выход | 2 |
| Уровень тока | от 0/4 до 20 мА |
| Максимальная нагрузка | 500 Ом |
| Точность | 0,4 % от полной шкалы |
Выход реле: | |
| Программируемый выход реле | 2 |
Дискретные / частотные выходы: | |
| Число программируемых дискретных / импульсных выходов | 2 |
| Уровень напряжения на дискретном / частотном выходе | 17 В |
| Максимальный выходной ток (приёмник или источник) | 20 мА |
| Максимальная нагрузка частотного выхода | 1 кОм |
Коммуникация с шинами передачи данных | |
| порт RS485 | BACnet, Modbus RTU, FC-протокол, N2 Metasys, FLN Apoge |
Окружающая среда, исполнение привода | |
| Корпус | IP20 (IP21 с опцией), IP54 |
| Вибрация | 0,7 G |
| Влажность | 5 – 95 % (IEC 721-3-3; класс 3К3 (без конденсации во время работы))двигателя |
| Макс. температура среды | -10 - + 50° C, в габарите до 11 кВт от -20 °C Температура окружающей среды, измеренная за 24 часа, должна быть ниже максимальной температуры окружающей среды, по крайней мере, на 5°C. Если преобразователь частоты работает при высокой температуре окружающей среды, длительный выходной ток должен быть уменьшен. |
| | |
 | Краткое руководство по приводу VLT HVAC Basic Drive |
| Преобразователь частоты VLT® HVAC Basic Drive |
Цифровая панель оператора
Монтажный набор для выноса панели оператора на шкаф IP55 включая кабель 3 метра
Развязывающая пластина для типоразмеров Н1, Н2 (0,37-4 кВт)
Развязывающая пластина для типоразмеров Н3 (5,5-7,5 кВт)
Развязывающая пластина для типоразмеров Н4, Н5 (11-22 кВт)
Развязывающая пластина для типоразмеров Н6 (30-45 кВт)
Развязывающая пластина для типоразмеров Н6 большого размера (30-45 кВт)
Развязывающая пластина для типоразмеров Н7 (55-75 кВт)
Развязывающая пластина для типоразмеров Н7 большого размера (55-75 кВт)
Развязывающая пластина для типоразмеров Н8 (90 кВт)
Монтажный набор для повышения уровня защиты до IP21 для корпуса H1
Монтажный набор для повышения уровня защиты до IP21 для корпуса H2
Монтажный набор для повышения уровня защиты до IP21 для корпуса H3
Монтажный набор для повышения уровня защиты до IP21 для корпуса H4
Монтажный набор для повышения уровня защиты до IP21 для корпуса H5
Монтажный набор для повышения уровня защиты до Nema Type 1 для корпуса H1
Монтажный набор для повышения уровня защиты до Nema Type 1 для корпуса H2
Монтажный набор для повышения уровня защиты до Nema Type 1 для корпуса H3
Монтажный набор для повышения уровня защиты до Nema Type 1 для корпуса H4
Монтажный набор для повышения уровня защиты до Nema Type 1 для корпуса H5
Монтажный набор для повышения уровня защиты до IP21/Nema Type 1 для корпуса H6
Монтажный набор для повышения уровня защиты до IP21/Nema Type 1 для корпуса H7
Монтажный набор для повышения уровня защиты до IP21/Nema Type 1 для корпуса H8
Монтажный набор для повышения уровня защиты до IP21/Nema Type 1 для корпуса H9
Монтажный набор для повышения уровня защиты до IP21/Nema Type 1 для корпуса H10
Внешний фильтр ЭМС класса А1/В1 для мощности 0,37-2,2 кВт
Внешний фильтр ЭМС класса А1/В1 для мощности 3-7,5 кВт
Внешний фильтр ЭМС класса А1/В1 для мощности 11-15 кВт
Внешний фильтр ЭМС класса А1/В1 для мощности 18,5-22 кВт
