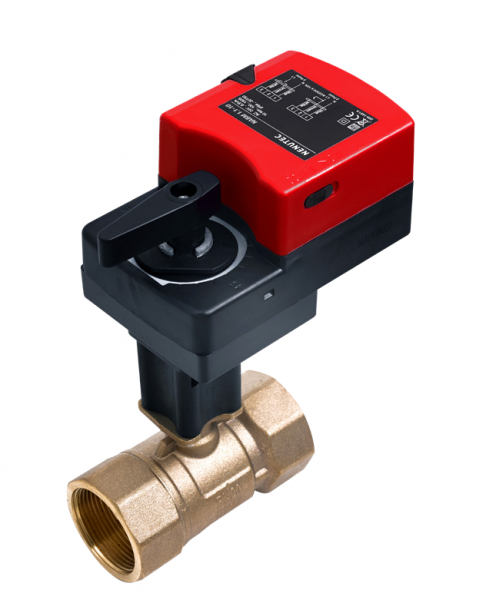

Описание привод клапанов Nenutec NABM для шаровых кранов
Приводы клапана Nenutec серии NABM моделирующего управления имеют стандартное исполнение. Серия используется в системах отопления, кондиционирования и вентиляции (HVAC). Стандартные приводы клапанов NABM применяются для регулирования и определения положения шаровых кранов различных габаритов.
- Крутящий момент от 2 до 10 Нм;
- Источник питания AC/DC 24 В или AC 230 В;
- Размер клапана DN15(1/2) / DN20(3/4) / DN25(1) / DN32(11/4) / DN40(11/2) / DN50(2);
- Размеры вала - 9,0 мм (фиксированный);
- Продолжительность работы приводов серии от 60 до 100 секунд;
- Управление модулирующее DC 0(2)-10 В;
- Класс защиты IP54 или IP65 (дополнительный козырек);
- Регулируемый угол поворота;
- Возможность выбора направления вращения реверсивного привода;
- 1 дополнительный регулируемый переключатель SPDT (опционально);
- Имеется кнопка ручного управления (при необходимости);
- Доступны модели с высокой и низкой горловиной.
