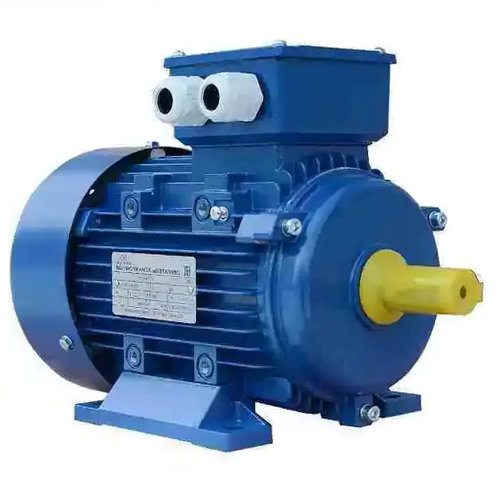

Описание двигателей АIS71А4
- Напряжение 220/380В или 380/690В
- Частота сети 50 Гц
- Степень защиты IP54, IP55
- Класс изоляции F 428К (155С)
- Климатическое исполнение У2, У3
- Высота оси вращения от 63 до 180 мм
- Мощность от 0,12 до 18,5 кВт
- С частотой вращения от 750 до 3000 об/мин
- Вакуумная пропитки обмотки статора
Электродвигатель AIS соответствует нормам CENELEC и стандартам DIN по присоединительным и установочным размерам. Изготавливаются для работы от сети переменного трехфазного тока.
Корпус двигателя и подшипниковые щиты изготавливаются из алюминиевого сплава. Корпус имеет горизонтально вертикальное оребрение для отвода тепла, и оснащен одним узлом заземления для эксплуатации в умеренном климате, либо двумя – в тропическом исполнении. Коробка выводов отливается вместе с корпусом и снабжена крышкой. Подшипниковые щиты армированы стальными втулками под посадку подшипников.
Рабочие характеристики АIS71А4 трехфазных асинхронных
Приведенные параметры определены при нормальных условиях эксплуатации, температуре окружающей среды до 40 С и высотой над уровнем моря до 1000 м.
Возможное монтажное исполнение - лапы, фланец, комбинированное
Габаритные размеры АIS71А4 лапы
Размеры фланец
Расшифровка наименования
Серия AIS электродвигатели, изготавливаемые по DIN (CENELEC)
Габарит - Высота оси от низа лап до центра вала в миллиметрах: 63-180 mm
- А, В, С длина сердечника;
- S, L, М установочные размеры по длине станины.
Количество полюсов 2, 4, 6, 8
Дополнительные модификации
- Е общепромышленные электродвигатели со встроенным электромагнитным тормозом;
- Е2 – электродвигатели с тормозом, с ручным растормаживающим устройством.
Климатическое исполнение - Описание видов климатического исполнения
- У умеренный климат;
- УХЛ умеренно холодный климат.
Категория размещения
- 1 на открытом воздухе;
- 2 на улице под навесом;
- 3 в помещении.
Монтажное исполнение
Степени защиты электродвигателя IP
Буква обозначает климатическую зону
- У — умеренный климат;
- Т — тропический климат;
- ХЛ — холодный климат;
- М — морской умереннохолодный климат;
- О — общеклиматическое исполнение (кроме морского);
- ОМ — общеклиматическое морское исполнение;
- В — всеклиматическое исполнение.
Цифра означает категорию размещения:
- 1 — на открытом воздухе;
- 2 — под навесом или в помещении, где условия такие же, как на открытом воздухе, за исключением солнечной радиации;
- 3 — в закрытом помещении без искусственного регулирования климатических условий;
- 4 — в закрытом помещении с искусственным регулированием климатических условий (вентиляция, отопление);
- 5 — в помещениях с повышенной влажностью, без искусственного регулирования климатических условий.
