Выпрямитель Cantoni PS-2

Описание выпрямительного блока Cantoni PS-2

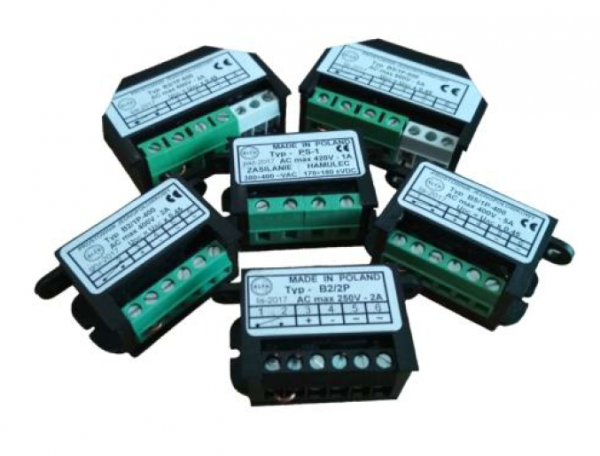

Выпрямители тока серий B, B-H и PS предназначены для питания электромагнитных тормозов и муфт постоянного тока. Во избежание скачков напряжения, вызванных силовыми цепями, для питания тормозов на выпрямитель рекомендуется подача минимально возможного напряжения переменного тока. Конструктивно, выпрямитель представляет собой блок (модуль) компактных размеров, поставляемый в сборе. Исполнение может быть в виде цилиндра (серия B-H) или присоединительной планки ( серии B, PS - возможна установка непосредственно в клеммную коробку электродвигателя).

Выпрямители серии PS разработаны на основе полупроводников типа MOSFET. Электромагнит тормоза с выпрямителем PS отличается временем срабатывания, аналогично с прерыванием питания по стороне постоянного тока. За исключением того, что нет необходимости в дополнительных электрических контурах и выключателях. Двухполупериодные выпрямители PS-2 предназначены для питания электромагнитных тормозов и муфт постоянного тока от источника переменного тока 220-230В (максимально 250В). При этом, напряжение постоянного тока на выходе составляет 190-207В.

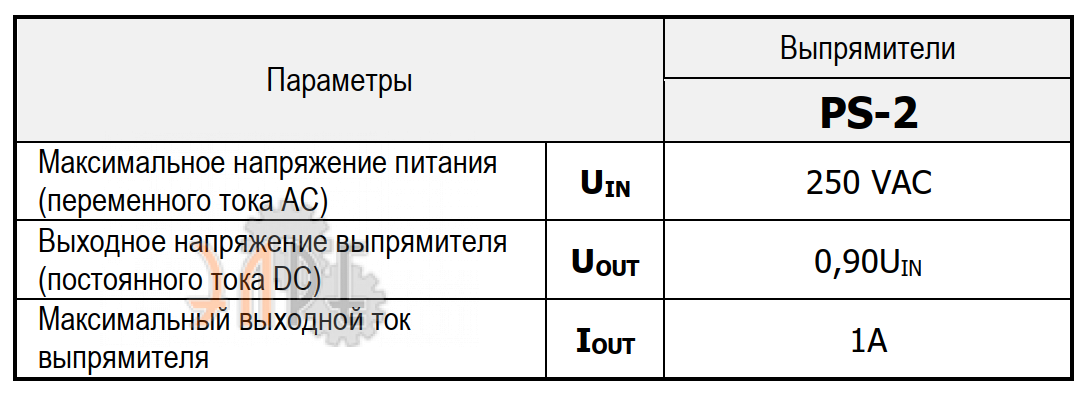

Технические характеристики выпрямитель Cantoni PS-2

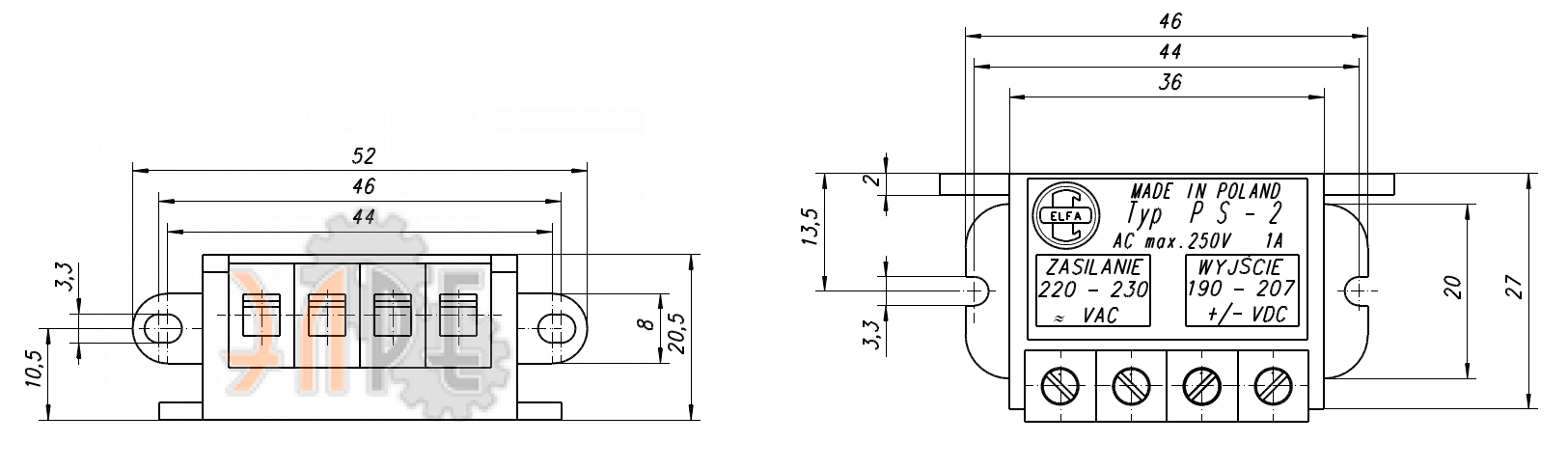

Схема и габаритные размеры выпрямитель Cantoni PS-2

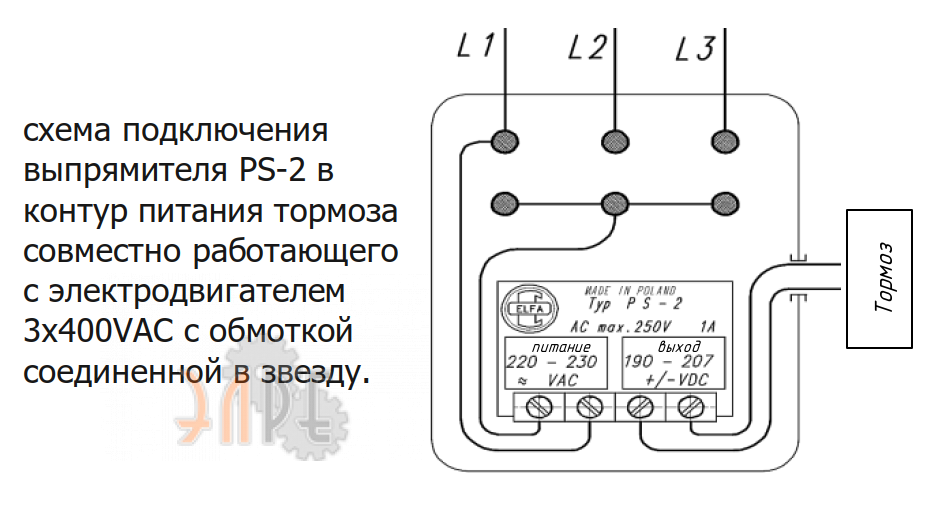

Схема подключения в контур питания тормоза
