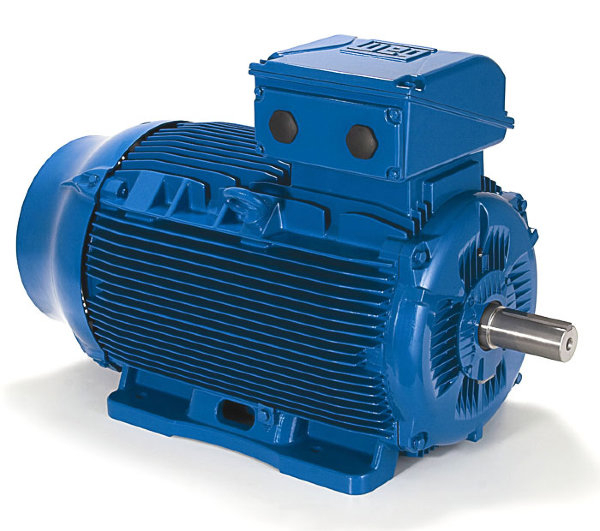

Электродвигатель WEG W22 200L 15кВт трехфазный

	Каталог электродвигателей Weg серия w22
	Руководство по установке, эксплуатации и обслуживанию Weg W22
	Weg W22 общая информация

Описание и особенности двигателя W22 200L 15кВт трехфазный

• Отличное соотношение цена/качество
• Оптимизация энергоресурсов
• Усовершенствованные электрические характеристики
• Пониженный уровень шума
• Пониженный уровень вибрации
• Простота в обслуживании
• Повышенный уровень энергоэффективности

Концепция нового электродвигателя W22 200L 15кВт

Высокая производительность с максимальным энергосбережением ? вот что лежит в основе нового электродвигателя WEG. При разработке W22 главными критериями были высокий КПД и низкие эксплуатационные расходы – замысел, призванный занять передовые позиции среди концепций об эффективности и энергосбережении.

Низкие общие эксплуатационные расходы

Двигатель, который может работать большую часть своего эксплуатационного срока, потребляя минимально возможный объем электроэнергии и обеспечивая высокий уровень производительности в непрерывном режиме без незапланированных остановок и с наивысшим КПД – вот, что стоит за новой концепцией W22.

Энергосбережение

Затраты на электроэнергию составляют приблизительно 90% от общих эксплуатационных расходов за весь срок службы двигателя.
Поставляемые двигатели линии W22 общепромышленного назначения имеют КПД, превышающий значения, требуемые в соответствии с классом EFF1, таким образом, гарантируя энергосбережение и более быструю окупаемость.

Универсальность

Новая концепция позволяет смонтировать клеммную коробку сверху, справа или слева с помощью специального адаптера без демонтажа всего двигателя, что снижает время модификации и позволяет сократить площадь складского хранения.

Применение с преобразователем частоты (ПЧ)

Эксклюзивная система изоляции WISE, используемая в двигателях W22, увеличивает диэлектрическое сопротивление обмоток, позволяя использовать двигатель с ПЧ до 575 В без дополнительных модификаций, что обеспечивает эксплуатационную гибкость и увеличенный срок службы.

Конструктивные особенности W22 200L 15кВт трехфазный

Новая система охлаждения

Измененная конструкция обеспечивает усиленный обдув всего корпуса, за счет чего поддерживаются низкие рабочие температуры, что гарантирует надежность и увеличенный срок эксплуатации. Новая аэродинамическая концепция вентилятора увеличила эффективность воздушного потока, сводя, таким образом, к минимуму потери за счет рециркуляции воздуха между вентилятором и его кожухом. Лопастное колесо было спроектировано таким образом, чтобы обеспечить конструктивную прочность и снизить уровень шума.
Положение клеммной коробки и рым-болтов было изменено для того, чтобы улучшить воздушную обтекаемость:

• Низкая температура на подшипниках уменьшает периодичность замены смазки и обеспечивает более долгий ресурс подшипников.
• Низкий уровень шума удовлетворяет наиболее строгим требованиям по охране труда и технике безопасности.
• Благодаря низким рабочим температурам материалы, из которых выполнен двигатель, используются более эффективно.

Клеммная коробка

Внутри больше места, и доступ к клеммнику более открытый, что облегчает подводку и подключение кабелей. Размеры были оптимизированы, чтобы иметь больше места для выводов питающих кабелей и для дополнительных разъемов, что облегчает монтаж.

Корпус

Клеммная коробка смещена в сторону вала, это снижает температуру на подшипниках и уровень шума за счет того, что воздушный поток лучше распределяется по корпусу. Лапы электродвигателя цельные, что обеспечивает более прочное конструктивное исполнение и, как результат, низкий уровень вибрации. На корпусе имеются также подготовленные места для установки датчиков вибрации в рамках его стандартного исполнения.
Преимущества нового корпуса:

• Снижение температуры двигателя.
• Рым-болты смещены – упрощается погрузка-разгрузка при использовании.
• Подготовлены места для датчиков вибрации – на корпусе и щитах смещены на 90° согласно инструкций по ТО. Это обеспечивает более простое и надежное снятие показаний вибрации.
• Цельные лапы – повышенное сопротивление в случаях использования на объектах с повышенным уровнем вибрации и также упрощенная центровка при установке.

Эксклюзивная система изоляции подшипников

Увеличивает ресурс двигателя при применении в агрессивных средах, защищая его от проникновения воды и пыли и обеспечивая тем самым необходимую степень защиты.

Электрические характеристики - стандартный КПД, 8 полюсов, 750 об/мин 400В

Электрические характеристики - стандартный КПД, 8 полюсов, 750 об/мин 380В и 415В

Габаритные размеры WEG W22 0,12кВт трехфазный 132 - 200 мм

Фланцевое соединение W22 фланец FF

Фланцевое соединение W22 фланец С-Din
