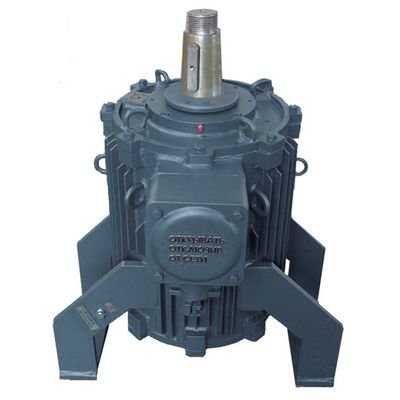

Общие сведения электродвигателя ВАСОУ-9-12
Электродвигатели ВАСОУ в 12-ти полюсном исполнении мощностью от 6,5 до 18,5 кВт, в соответствии с маркировкой взрывозащиты 1 Ex d IIB T4, предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установок, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIА , IIВ, IIC и группам самовоспламенения Т1, Т2, ТЗ и Т4.
Для обеспечения надлежащего уровня качества электродвигателей ВАСОУ и соответствия их всем требованиям действующих ГОСТов, был осуществлён ряд мероприятий:
- В тесном взаимодействии с экспертами Органа по сертификации взрывозащищённого и рудничного электрооборудования нанио «ЦСВЭ» (г. Люберцы), произведена разработка оптимальной конструкции двигателя ВАСОУ . Обеспечено полное соответствие конструкции двигателя и его электромеханических параметров требованиям ГОСТ ? и других нормативных документов, а также специфическим требованиям Заказчика;
- Произведён целый ряд экспертиз системы менеджмента качества сертифицирующим органом и представителем Заказчика;
- В России на испытательной базе нанио «ЦСВЭ» (г. Люберцы), были произведены сертификационные испытания и, по их результатам, получены Сертификат соответствия ГОСТ ? и Разрешение на применение в промышленности Ростехнадзора РФ;
- В июле 2010 года произведены успешные промышленные испытания электродвигателей ВАСОУ в составе секции аппарата АВО «Айсберг» на производственной территории ОАО «Борхиммаш», ведущего изготовителя аппаратов АВО для нужд ОАО «ГАЗПРОМ».
Пример записи обозначения двигателя ВАСОУ мощностью 13 кВт, синхронной частотой вращения 500 об/мин, со встроенной температурной защитой, вида климатического исполнения ХЛ1, исполнения по монтажу IM9633, с габаритно - присоединительными размерами по рис. В.6 ТУ, исполнения по взрывозащите 1ExdIIBT4, напряжением 380 В, 50 Гц: Двигатель ВАСОУ-13-12-CB Т ХЛ1, IM9633, 1ExdIIBT4, 380 В, 50 Гц, В.6, ТУ 3341-005-79682497-2009
Характеристики электродвигателя для градирен ВАСОУ-9-12
- Мощность 9 кВт
- Частота вращения 500 об/мин
- Напряжение 380 В
- Ток статора 23.1 А
- КПД 87 %
- Коэф. мощности 0.68
- Mmax/Mн 2.0
- Мп/Мн 1.3
- Iп/Iн 5.0
- Вес 310 кг
Преимущества:
- Корпус мотора и подшипниковые щиты изготовлены из стали;
- В конструкции мотора предусмотрен узел защиты от попадания влаги в верхний подшипник;
- Верхний и нижний подшипниковый щит снабжены масленками и съемными крышками подшипниковых узлов для замены подшипников и пополнения смазки без разборки мотора;
- Установлены подшипники SKF;
- Предусмотрена возможность установки датчиков: Вибрации, Температуры обмоток статора, Температуры подшипников;
- Возможна установка предпусковых подогревателей;
- По запросу потребителей возможно увеличение гарантийного срока хранения моторов;
- Индивидуальная упаковка.

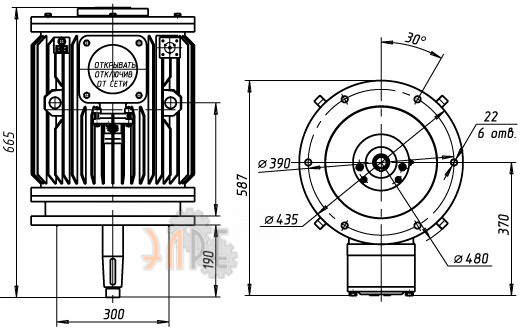

Габаритно-присоединительные размеры ВАСОУ-9-12
