Редуктор Brevini EC3045 планетарный

	Каталог редукторы Brevini планетарные - размеры, комплектация, монтаж, хранение, эксплуатация - English
	Инструкция по установке монтажу и хранению - English

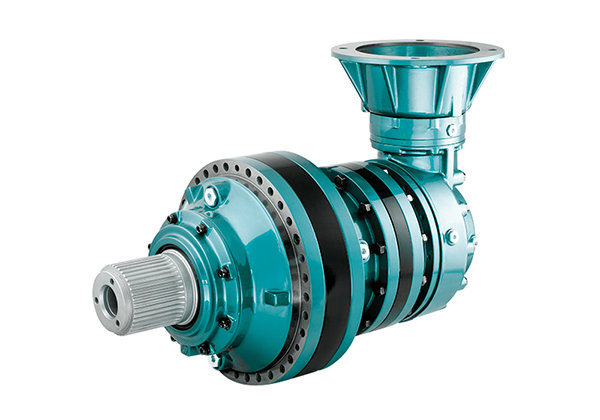

Редукторы Brevini EC3045 –  для применения на промышленном оборудовании.

• С креплением на фланце - соосные и коническо-цилиндрические планетарные редукторы фирмы Бревини могут применяться в широком спектре промышленного оборудования и в мобильных передвижных установках и машинах. Редукторы спроектированы на основе гибкой модульной системы конструирования, что позволяет иметь в распоряжении большое количество опций как с полым выходным валом, так и со сплошным.

Конфигурация со сплошным цилиндрическим или шлицевым валом применяется тогда, когда радиальные и осевые нагрузки действуют на выходной вал. Конфигурация с полым валом применяется для того, чтобы передать  крутящий момент и в тех случаях, когда возможности пространства ограничены и требуется более компактная конструкция редуктора. Редукторы с фланцевым креплением имеют большой выбор дополнительных деталей, которые включают в себя адаптеры для электрических и гидравлических моторов, надежные мультидисковые тормоза и различные конфигурации со сплошным входным валом.

• С креплением на валу - в тех условиях, когда необходимо обеспечить компактность конструкции редуктора, соосные и коническо-цилиндрические редукторы фирмы Бревини с креплением на цапфе будут наилучшим решением.

Способность компактных и рациональных цапфенных редукторов обеспечить правильную соосность вала рабочей машины и выходного вала редуктора, а также их эксплуатационная гибкость и тот факт, что нет необходимости в фундаментной раме / плите - это основные причины их широкого применения во всех отраслях промышленности. Дополняет эти преимущества адаптация под различные конфигурации цапф: полый вал для посадки с помощью стяжной шайбы или закрепленный цилиндрический полый вал ( тип FP).

• С креплением на лапах - конструктивное решение, при котором лапы крепления являются  частью корпуса редуктора, означает, что серия соосных и коническо-цилиндрических редукторов фирмы Бревини имеет все преимущества в отношении высокого уровня эксплуатационной надёжности, удобства обслуживания и монтажа.

Применение конических роликоподшипников в проектировании этих компактных высокоэффективных редукторов дополняет их надежное исполнение, позволяя воспринимать осевые и радиальные нагрузки на шпоночных выходных цилиндрических валах. Для этих редукторов, монтажное положение на лапах означает, что данная серия редукторов особенно  подходит для промышленного применения. Это также подтверждается широким выбором дополнительных опций, включая адаптеры для электрических и гидравлических моторов.

Основные характеристики и параметры

• типоразмеры с  крутящим моментом от 1000 Нм до 25 000 Нм;
• имеют до 4 ступеней редукции механизма для отношений от 1:3 до 1:3000;
• варианты выхода: полый шлицевой вал, полый цилиндрический вал под посадку на цапфу, сплошной цилиндрический и шлицевой вал;
• версии входа cо сплошным входным валом, монтаж электрических и гидравлических моторов, возможность использовать мультидисковые фрикционные тормоза;
• широкий выбор комплектующих деталей на входе и выходе;
• возможность комбинации с другими редукторами.

Технический данные редукторов Brevini EC3045 по крутящему моменту

Характеристики редуктора Brevini EC3045 - входная скорость - крутящий момент

• i_eff -  отношение между единицей скорости входа и выхода;
• n₁  [rpm] - входная скорость;
• T₂ [Nm] - крутящий момент;
• T_2MAX  [Nm] - Максимальный крутящий момент допустимый в короткие промежутки времени.

Температуратурные характеристики Brevini EC3045

Идеальная рабочая температура между 50 °C и 70 °C. В течение коротких периодов могут быть достигнуты 80 °C. Лучшая система для того, чтобы держать температуру под контролем должна использовать вспомогательную систему охлаждения. Для очень низкой температуры окружающей среды, ниже –15 °C или рабочих температур выше 80 °C, требуется использование подходящих масел вместе со специальными печатями и материалами (по запросу).

Диаграмма допустимой FR радиальной нагрузки на выходной вал

Радиальная нагрузка на входной вал в зависимости от конфигурации Brevini EC3045

Расшифровка наименования и варианты комплектации
