Артикул: n5000-1750-c-426

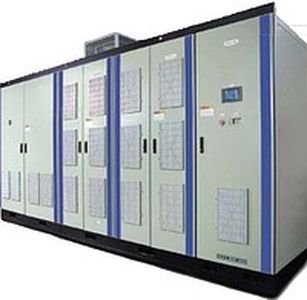

Преобразователь частоты Hyundai N5000-1750-C 1500 кВт трехфазный 380В

Под заказ
Цену и наличие можно уточнить
по телефону +7 (499) 346-21-32
или через эту форму.
Категория: N5000

Преобразователь частоты HYUNDAI серии N5000 Высоковольтные частотно регулируемые привода серии HYUNDAI N 5000 предназначены для плавного пуска и регулирования скорости вращения асинхронных электродвигателей с короткозамкнутым ротором, мощностью 155 – 6400 кВт, с номинальным напряжением 3300; 4160; 6600В, обеспечивающих работу технологических устройств различного назначения таких как: воздуходувка, дымососы, насосы подачи воды, циркуляционные насосы, нефтяные насосы, мельницы, компрессоры, экструдеры, миксеры, турбогенераторы.и т.д..
Поставка преобразователей HYUNDAI N5000 осуществляется только под заказ со сроком поставки до 6 месяцев, цены и марка определяются от комплектации после заполнения опросного листа.

Краткое описание

Высоковольтные преобразователи частоты Hyundai N5000, оборудованные полным векторным контролем, способны выдавать мощность до 6400 кВт и работать под напряжением от 3,3 кВ до 6,6 кВ.
Преимущества Если говорить о технических характеристиках этой серии, то основным преимуществом, конечно, является векторная система контроля электродвигателя, добавленная к традиционной. Она позволяет вести точную и постоянную диагностику ротора, контролировать его состояние и обеспечивать должную защиту системе.

Габариты преобразователя частоты (инвертора) HYUNDAI N5000 Габариты преобразователя частоты (инвертора) HYUNDAI N5000 Габариты преобразователя частоты (инвертора) HYUNDAI N5000

Силовые и интеллектуальные характеристики этой серии находятся на очень высоком уровне. Судя по всему, удачное сочетание высокого качества и низкой цены сделало высоковольтные частотные преобразователи Hyundai такими востребованными на рынке. Кстати, экономичность приборов легко объяснима почти полной автоматизацией их производства.

  • Инверторы на базе IGBT- транзисторов с многоуровневой ШИМ-модуляцией и минимальным коэффициентом гармоник (менее 4%), экологически благоприятная система для соответствия правилам, касающимся гармонических волн (IEEE519-1992), использующая серийный мультиплексный привод.
  • Высокий коэффициент мощности и КПД привода.
  • Высокоэффективное функционирование и отличные динамические характеристики.
  • Высокая перегрузочная способность - до 150%.
  • Практически неограниченное расстояние от инвертора до двигателя без использования доп.фильтров.
  • Возможность работы с двигателями с изношенными стат. обмотками.
  • Компактные габариты, экономичная установка, одностороннее обслуживание позволяют сэкономить площадь помещения.
  • Легкое техническое обслуживание, благодаря модульности
  • Легкость эксплуатации при помощи цифрового оператора с одним сенсорным экраном
  • Удаленная консоль с удобными для пользователями окнами OS
  • Увеличение срока службы подключаемого оборудования.
  • Исключение пусковых перегрузок сети.
  • Сокращение расхода электроэнергии на 20—60% и более.
  • Автоматизация объектов и снижение удельных затрат.
  • Высокая помехоустойчивость и электробезопасность и электробезопасность.

Опция синхронной передачи

  • Питание двигателя передается с частотно-регулируемого привода (VFD) в линейное напряжение, эта опция необходима для выполнения технического обслуживания без остановки линии

Функции со свободным расцеплением By-pass блока ячеек

  • В случае возникновения неисправности блока ячеек инвертора, инвертор может непрерывно функционировать в течение срока службы
  • В случае неисправности одной ячейки - ячейка шунтируется без останова всего привода,замена проводится в течение 30 мин.

Резервирование контроллера системы, дублирование системы управления

  • N5000 имеет ведущий и ведомый контроллер
  • Непрерывное функционирование возможно при любой неисправности ведущего контроллера

Резервирование блока питания управления системы, дублирование питания

  • Непрерывное функционирование возможно, независимо от неисправности управляющего питания переменного и постоянного тока, без системы бесперебойного питания

Функция автоматического перезапуска
N5000-XXXXA, где XXXX - мощность двигателя, кВт; А - класс напряжения (L-3,0\3,3 кB; М - 4,16 кВ; H - 6,0\6,6 кВ)
Например: N5000-1500L - инвертор на двигатель мощностью 1500 кВт, напряжением 3,3 кВ.                     N5000-0495H - инвертор на двигатель мощностью 495 кВт, напряжением 6,6 кВ.

Основные характеристики частотного преобразователя Hyundai N5000

Класс напряжения 3300В
Обозначение инвертора N5000 -0155L -0245L -0325L -0410L -0490L -0620L -0835L -1040L -1270L -1500L -1710L -1940L -2250L 2500L 2800L 3200L
Выходная мощность 3,3 кВ (кВт) 200 300 400 500 600 750 1000 1250 1500 1750 2000 2250 2700 3000 3500 4000
Номинальный выходной ток (А) 35 53 70 88 105 132 175 219 263 307 350 394 473 525 619 707
Вых. мощность двигателя (кВт) 155 245 325 410 490 620 835 1040 1270 1500 1710 1940 2250 2500 2800 3200
Класс напряжения 4160В
Обозначение инвертора N5000 -0205M -0310М -0410М -0530М -0630М -0790М -1040М -1310М -1630М -1900М -2160М -2460М -2930M -3240M -3500M -4000M
Выходная мощность 4,16 кВ (кВт) 250 380 500 640 750 950 1250 1550 1900 2200 2500 2850 3400 3750 4400 5000
Номинальный выходной ток (А) 35 53 70 89 105 132 174 216 264 306 347 396 472 525 619 707
Вых. мощность двигателя (кВт) 205 310 410 530 630 790 1040 1310 1630 1900 2160 2460 2930 3240 3500 4000
Класс напряжения 6600В
Обозначение инвертора N5000 -0330Н -0495Н -0675Н -0835Н -1000Н -1270Н -1700Н -2130Н -2590Н -3020Н -3450Н -3930Н -4500Н -5000Н -5600Н -6400Н
Выходная мощность 4,16 кВ (кВт) 400 600 800 1000 1200 1500 2000 2500 3000 3500 4000 4500 5400 6000 7000 8000
Номинальный выходной ток (А) 35 53 70 88 105 132 175 219 263 307 350 394 473 525 619 707
Вых. мощность двигателя (кВт) 330 495 675 835 1000 1270 1700 2130 2590 3020 3450 3930 4500 5000 5600 6400

Вход
Главная цепь  3-фазное 3300В, 50/60Гц- 3-фазное 6600В, 50/60Гц
Цепь управления 3 -фазное 220В или 440В, 50Гц или 60Гц
Допуск Напряжение: ±10%, частота: ±5%

Выход
Выходная частота (Гц) 50 или 60Гц
Переносимость перегрузок 120%, 60сек
Коэффициент мощности главного источника питания Приблизительно 95% или более, при обычной рабочей скорости
Эффективность Приблизительно 96% (включая трансформатор)




Специфи- кация управления
Метод управления Бессенсорное векторное управление + многоуровневая синусоидальная широтно-импульсная модуляция
Точность частоты ±0.5% от максимальной выходной частоты (Аналоговый ввод)
Рабочие характеристики нагрузки Квадратная крутящая нагрузка, постоянная крутящая нагрузка
Время ускорения/замедления 0.1 – 3270 сек (Зависит от GD2 двигателя и нагрузки)
Главные функции управления Перезапуск после кратковременного сбоя питания, функционирование возможно при кратковременном сбое входного питания (0 – 83мс, отсутствует регулировка крутящего момента), специфическая функция обхода частоты, множественная установка диапазона ускорения/замедления, мягкая остановка
Главные функции защиты Предельный ток, сверхток, чрезмерное напряжение, перегрузка, недостаточное напряжение, серьезный сбой, ошибка ЦП, отклонение от нормы охлаждающего вентилятора, отклонение от нормы управляющего питания.
Передача данных RS485/232/modbus/ethernet, profibus-DP (опция)
Рабочая панель Дисплей Цветная графика ЖКИ: цветной TFT сенсорный экран, 5 дюйм. ЖКИ
Метод Пуск, останов, сбой восстановления
Сигналь- ный интерфейс Аналоговый Вход: 4 канала (0-10В пост. тока или 4-20мА пост. тока) Выход: 4 канала (0-10В пост. тока или 4-20мА пост. тока)
Цифровой Вход: 16 канальный (сухой контакт) Выход: 8 канальный (сухой контакт): 250В 5A переменного тока или 30В 5A переменного тока )
Входной трансформатор Температурный класс –Н, сухой тип, диапазон переключений ответвлений ± 5%
Конструк- ция Класс защиты кожуха IP20 (IEC-529)
Конструкция панели Отдельно стоящая, позволяющая беспрепятственное техническое обслуживание, с дверной ручкой в форме ключа
Охлаждение Воздушное охлаждение с помощью вентиляторов, установленных на панели (IP40 без необходимости открывания или закрывания дверцы панели)
Цвет панели Munsell No. 5Y 7/1
Окружаю- щие условия Температура окружающего воздуха 0 - 40°C
Влажность Макс. 85% (конденсация отсутствует)
Высота 1000 м над уровнем моря или ниже
Вибрация 0.5 G или менее при 10-50 Гц
Установка В помещении
Применение Вентилятор, воздуходувка, насос, компрессор, экструдер, миксер, турбогенераторы и т.д.
Стандарты Электрические характеристики: IEC Компоненты: KS


Поставка преобразователей HYUNDAI N5000 осуществляется только под заказ со сроком поставки до 6 месяцев, цены и марка определяются от комплектации после заполнения опросного листа. Ниже приведены опросные листы для различных типов нагрузок. Вы можете так-же прислать уже заполненный опросныый лист другого производителя.
Подбор и цена оборудования зависят от полноты и качества отображаемой информации в опросных листах в соответствии с требуемыми Вам характеристиками.
Для уточнения стоимости и сроков поставки просим тщательно заполнить представленный ниже опросный лист. Также к опроснму листу Вы можете приложить паспорта на используемое Вами оборудование (электродвигатели, компрессоры, насосы ...)

Габариты преобразователя частоты (инвертора) HYUNDAI N5000

Габариты преобразователя частоты (инвертора) HYUNDAI N5000

Модель Ш В Г
3300В N5000-0155L 2000 2800 1100
N5000-0245L
N5000-0325L 2400 2800 1100
N5000-0410L
N5000-0490L 3300 2800 1100
N5000-0620L
N5000-0835L 3600 2800 1200
N5000-1040L
N5000-1270L 3800 2800 1400
N5000-1500L
N5000-1710L 3900 2800 1400
N5000-1940L
N5000-2250L 4000 2800 1400
N5000-2500L
N5000-2800L 4100 2800 1500
N5000-3200L
Модель Ш В Г
4160В N5000-0205М 2500 2800 1100
N5000-0310М
N5000-0410М 3020 2800 1100
N5000-0530М 3450
N5000-0630М 4160 2800 1100
N5000-0790М
N5000-1040М 4160 2800 1200
N5000-1310М 4280
N5000-1630М 4400 2800 1400
N5000-1900М
N5000-2160М 4490 2800 1400
N5000-2460М
N5000-2930М 5760 2800 1400
N5000-3240М
N5000-3500М 6000 2800 1500
N5000-4000М 6150
Модель Ш В Г
6600В N5000-0330H 3300 2800 1100
N5000-0495H
N5000-0675H 3900 2800 1100
N5000-0835H
N5000-1000H 4900 2800 1100
N5000-1270H
N5000-1700H 5100 2800 1200
N5000-2130H
N5000-2590H 5200 2800 1400
N5000-3020H 5700
N5000-3450H 5900 2800 1400
N5000-3930H 6100
N5000-4500H 6300 2800 1400
N5000-5000H
N5000-5600H 6500 2800 1500

ДОКУМЕНТАЦИЯ

pdf Инструкция, техническое руководство преобразователей частоты Hyundai серии N5000
pdf Исследовательский отчет вариантов установок преобразователей частоты Hyundai серии N5000
pdf Каталог преобразователей частоты Hyundai серии N5000 (eng, pdf, 6,69 mb) >>>
pdf Каталог опционального оборудования - фильтры, дросселя, тормозные резисторы и прерыватели HYUNDAI
Фирма изготовитель
Hyundai
Ток [A]
320
