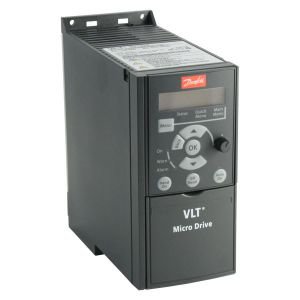

Преобразователь частоты Danfoss VLT Micro FC-051 18,5 кВт трехфазный 380В

Под заказ
Цену и наличие можно уточнить
по телефону +7 (499) 346-21-32
или через эту форму.
Категория: VLT Micro FC-051

ОПИСАНИЕ

Частотный преобразователь Danfoss VLT Micro Drive FC-051 - универсальный компактный общепромышленный привод, имеет векторную и скалярную системы управления двигателем. Преобразователь превосходно подходит даже для комплексной автоматизации, повышает энергоэффективность и производительность систем. Привод обладает высокой функциональностью, надежностью, удобством для пользователя. Для оптимизации энергоэффективности и функционирования можно настроить около 100 параметров.

Привод VLT® Micro представляет собой привод общего назначения, предназначенный для управления электродвигателями переменного тока мощностью до 7,5 кВт. Этот небольшой привод обладает максимальной прочностью и надежностью. Соответствие RoHS Привод VLT® Micro изготовлен с соблюдением экологических норм и соответствует требованиям Директивы RoHS (об ограничении содержания вредных веществ).

Идеально подходит для:

  • Промышленных установок
  • Приложений ОКВ
  • В качестве комплектного оборудования
  • Преобразователь частоты Danfoss VLT Micro

    Преобразователь частоты Danfoss VLT Micro

    LCP панель управления - сьемная, поставляется опционально двух типов с потенциометром или без.
    Габариты панели управления ВхШхГ=85х65х20мм (Г=28 мм с потенциометром)

    Заказные части:
    Панель управления VLT® LCP 11
    Панель управления VLT® LCP 12
    Комплект удаленного монтажа
    Развязывающая панель
    Специальные внешние фильтры поставляются под заказ.


    Внимание! Преобразователь частоты штатно поставляется без панели.

    ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

    • повышенная прочность и устойчивость к внешним воздействиям;
    • многоцелевой привод;
    • встроенный ПИД-регулятор;
    • встроенный интерфейс RS-485 FC-Protocol, Modbus RTU;
    • векторное управление, управление по вольт-частотной характеристике U/F;
    • автоматическая оптимизация энергопотребления (АЕО);
    • автоматическая адаптация к двигателю;
    • встроенный программируемый логический контроллер;
    • 150% перегрузка в течении 1 минуты;
    • электронное тепловое реле;
    • встроенный фильтр ВЧ помех;
    • возможность снятия и установки панели управления во время работы, функция копирования.

    ХАРАКТЕРИСТИКА, СТАНДАРТНАЯ СПЕЦИФИКАЦИЯ

    Питающая сеть (L1\L, L2, L3\N)

    Диапазон напряжений
  • 1 x 200 - 240 B ± 10%
  • 3 x 200 - 240 B ± 10%
  • 3 x 380 - 480 B ± 10%
  • Частота сети 50/60 Гц
    Максимальная кратковременная асимметрия фаз 3% от номинального напряжения
    Коэффициент активной мощности >= 0,4 при номинальной нагрузке
    Коэффициент реактивной мощности > 0,98
    Включений по входу L1/L, L2, L3/N Не более 2 раз в минуту
    Условия окружающей среды согласно EN60664-1 Категория перенапряжения III/степень загрязнения 2
    Перегрузочная способность 150% - 1минута
    Управление векторное или скалярное

    Выходные характеристики (U, V, M):

    Выходное напряжение 0–100% от входного номинального
    Выходная частота 0-200 Гц (VVC+), 0-400 Гц (u/f)
    Число переключений на выходе Не ограничено
    Время разгона/торможения 0,05-3600 сек.

    Цифровые входы

    Количество программируемых дискретных входов 5
    Логика PNP или NPN
    Уровень напряжения 0-24
    Максимальное напряжение на входе 28 В
    Входное сопротивление, Ri Около 4 кОм

    Импульсный вход

    Программируемый импульсный вход 1
    Уровень напряжения 0-24 В (PNP позитивная логика)
    Точность входа (0,1-110 кГц) погрешность 0,1% от полной шкалы
    Частота на входе 20-5000 Гц
    Входное сопротивление, Ri Около 2 кОм
    Интервал сканирования 13,3 мс
    Разрешение 10 бит

    Аналоговые входы:

    Число аналоговых входов 2
    Режимы 1 -токовый, 1 -переключаемый (напряжение или ток)
    Входное сопротивление, Ri Около 10 кОм
    Максимальное напряжение 20 В
    Уровень тока От 0/4 до 20 мА (масштабируемый)
    Уровень напряжения 0-10 В (масштабируемый)
    Максимальный ток 30 мА
    Разрешение аналоговых входов 10 бит (+ знак)

    Аналоговый выход:

    Программируемый аналоговый выход 1
    Уровень тока от 0/4 до 20 мА
    Максимальная нагрузка 500 Ом
    Точность 1% от полной шкалы

    Дискретные / частотные выходы:

    Число программируемых дискретных / импульсных выходов 1
    Уровень напряжения на дискретном / частотном выходе 0-24 В (PNP позитивная логика)
    Максимальный выходной ток (приёмник или источник) 25 мА
    Максимальная нагрузка частотного выхода 1 кОм
    Максимальная ёмкостная нагрузка на частотном выходе 10 нФ
    Минимальная выходная частота на частотном выходе 16 Гц
    Максимальная выходная частота на частотном выходе 10 кГц
    Погрешность частотного выхода Максимальная ошибка: 0,2% полной шкалы
    Разрешение частотных выходов 10 бит
    Внутренний источник питания
    Входное напряжение 10,5±0,5В, 24±0,5В
    Максимальная нагрузка (10В) 25 мА
    Максимальная нагрузка (24В) 100 мА
    Релейные выходы
    Программируемые релейные выходы 1
    Максимальная нагрузка на клеммах 240В, 2А

    Коммуникация с шинами передачи данных

    FC Protocol, Modbus RTU

    Длина кабеля

    Максимальная длина экранированного (бронированного) кабеля двигателя 15 м
    Максимальная длина неэкранированного (небронированного) кабеля двигателя 50 м

    Окружающая среда, исполнение привода

    Корпус IP20
    Вибрация 0,7 G
    Влажность 5 – 95 % (IEC 721-3-3; класс 3К3 (без конденсации во время работы))двигателя
    Агрессивная среда IEC 721-3-3; класс покрытия 3С33
    Макс. температура среды 50° C
    Среднесуточная температура среды
  • Электронная тепловая защита двигателя от перегрева
  • Мониторинг температуры радиатора защищает привод от перегрева
  • Привод защищен от к.з. между фазами двигателя U, V, W
  • Привод защищен от к.з. выходных фаз U, V, W на землю
  • Автоматическая оптимизация энергопотребления
  • Автоматическая адаптация к двигателю
  • Подхват вращающегося двигателя
  • СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

    Преобразователь частоты Danfoss VLT Micro

    ГАБАРИТЫ, ВЕС

    Преобразователь частоты Danfoss VLT Micro

    ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

    Преобразователь частоты Danfoss VLT Micro

    ДОКУМЕНТАЦИЯ

    pdf Краткое руководство по приводу VLT Micro FC 51
    pdf Приводы FC 51 серии VLT® Micro: Инструкция по эксплуатации
    pdf Руководство по программированию привода: Привод VLT Micro FC 51

    ОПЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ DANFOSS MICRO DRIVE VLT

    VLT панель управления LCP 11 без потенциометра IP54
    VLT панель управления LCP 12 с потенциометром IP21
    Комплект для удаленного монтажа LCP
    Монтажный набор для установки на Дин-рейку для корпуса М1
    Монтажный набор для повышения уровня защиты до IP21 корпуса М1
    Монтажный набор для повышения уровня защиты до IP21 корпуса М2
    Монтажный набор для повышения уровня защиты до IP21 корпуса М3
    Монтажный набор для повышения уровня защиты до Nema Type 1 корпуса М1
    Монтажный набор для повышения уровня защиты до Nema Type 1 корпуса М2
    Монтажный набор для повышения уровня защиты до Nema Type 1 корпуса М3
    Монтажный набор для повышения уровня защиты до Nema Type 1 корпуса М4
    Монтажный набор для повышения уровня защиты до Nema Type 1 корпуса М5
    Комплект развязывающей панели для корпусов М1 и М2
    Комплект развязывающей панели для корпуса М3
    Комплект развязывающей панели для корпусов М4 и М5

    Мощность
    18.5 Вт
    Вес [кг]
    9.5
    Ток [A]
    7.9
