Артикул: 5-5-fc102p5k5t4-6

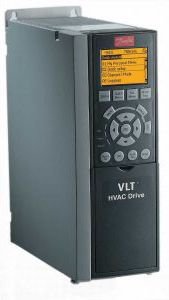

Преобразователь частоты Danfoss VLT HVAC Drive FC 102 5,5 кВт (FC102P5K5T4) трехфазный 380В

Под заказ
Цену и наличие можно уточнить
по телефону +7 (499) 346-21-32
или через эту форму.
Категория: VLT HVAC Drive FC 102

ОПИСАНИЕ

Частотный преобразователь Danfoss VLT® HVAC Drive FC-102 раскрывает все возможности системы отопления, вентиляции и кондиционирования воздуха (HVAC). Созданный на новой модульной платформе Danfoss по принципу plug-and-play ("подключи и работай") привод VLT® HVAC предназначен для применения в системах HVAC, благодаря чему эксплуатация систем предельно упрощается.

Непревзойденный опыт Danfoss в разработке высокотехнологичных приводов для HVAC-систем позволил оптимизировать характеристики привода VLT® HVAC специально для работы с насосами, вентиляторами и водяными охладителями (компрессорами) в зданиях, оборудованных усовершенствованными системами HVAC.

Устройство оптимизирует энергопотребление, имеет четыре набора параметров для каждого двигателя, а также может выполнять автоматический перезапуск оборудования при кратковременном отсутствии питания. Кроме того, VLT HVAC Drive имеет опцию защиты от «сухого» хода. В устройстве предусмотрен специальный пожарный режим для вентиляторов, «спящий» режим для насосов и функция контроля обрыва ремня.

Преобразователь частоты Danfoss VLT HVAC Drive FC 102 Преобразователь частоты Danfoss VLT HVAC Drive FC 102

Преобразователи частоты VLT HVAC Drive характеризуются компактными габаритами, удобной панелью управления (в т.ч. на русском), а также обладают встроенным USB-портом для программирования. Важно, что в устройстве имеется встроенный фильтр гармоник на звене постоянного тока. Среди других важных опций – покрытие плат компаундом, что позволяет использовать устройство в агрессивной или влажной среде. Преобразователи VLT HVAC Drive обладают функцией автоконтроля резонанса, что уменьшает срок ввода оборудования в эксплуатацию и продлевает период эксплуатации системы. В устройстве имеется опция обнаружения утечек и различных повреждений: при появлении признаков подобной ситуации сработает аварийный сигнал – будет произведено отключение наоса.

Используя преобразователи частоты VLT HVAC Drive, вы сможете сократить расходы на эксплуатацию системы. При этом вы можете быть уверены в том, что система на вашем предприятии будет работать стабильно и верно.

ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

  • встроенные функции и алгоритмы для работы с насосами, вентиляторами, компрессорами
  • до 3-х сигналов обратной связи
  • преобразование давления в расход (для насосов и вентиляторов) или в температуру (для хладагентов), отображение на экране, уставка в преобразованных единицах
  • встроенный каскадный контроллер
  • 4 ПИД –регулятора с возможностью моделирования зависимого п/пид контроллера
  • Автоматическая оптимизация энергопотребления (АЭО)
  • Автоматическая адаптация к двигателю
  • Летящий пуск (подхват вращающегося двигателя)
  • Электронное тепловое реле (ETR)
  • Интеллектуальный логический контроллер
  • Встроенный фильтр электромагнитных помех
  • Векторное и скалярное управление двигателем
  • Встроеный источник питания 24V/10V для датчиков/логики
  • Спящий режим

МОДИФИКАЦИИ

  • Базовая модификация IP20, без тормозного ключа с RFI-фильтром класса А2, с графическим дисплеем, без сетевых опций, 3 фазы, 380-480В, без покрытия плат
  • Базовая модификация IP00, без тормозного ключа с RFI-фильтром класса А2, с графическим дисплеем, без сетевых опций, 3 фазы, 380-480В
  • ХАРАКТЕРИСТИКА, СТАНДАРТНАЯ СПЕЦИФИКАЦИЯ

    Питающая сеть (L1\L, L2, L3\N)

    Диапазон напряжений 3 x 200 - 240 B ± 10% 3 x 380 - 480 B ± 10% 3 x 525 - 600 B ± 10%
    Частота сети 50/60 Гц
    Максимальная кратковременная асимметрия фаз 3% от номинального напряжения
    Коэффициент активной мощности >= 0,9 при номинальной нагрузке
    Коэффициент реактивной мощности > 0,98
    Включений по входу L1/L, L2, L3/N Не более 2 раз в минуту (от 11 кВт - 1 раз в мин)
    Условия окружающей среды согласно EN60664-1 Категория перенапряжения III/степень загрязнения 2
    Перегрузочная способность 110% - 1минута
    Управление векторное или скалярное

    Выходные характеристики (U, V, M):

    Выходное напряжение 0–100% от входного номинального
    Выходная частота 0-1000 Гц
    Число переключений на выходе Не ограничено
    Время разгона/торможения 0,01-3600 сек.

    Характеристики крутящего момента:

    Пусковой момент (постоянный момент) Максимум 110% в течение 60 сек*
    Пусковой момент Максимум 135% в течение 0,5 сек.*
    Перегрузка по моменту (постоянный момент) Максимум 110% в течение 60 сек.*
    * - в процентах от номинального момента

    Цифровые входы

    Количество программируемых дискретных входов 4 (6)
    Логика PNP
    Уровень напряжения 0-24
    Максимальное напряжение на входе 28 В
    Входное сопротивление, Ri Около 4 кОм

    Импульсный вход

    Программируемый импульсный вход 2
    Уровень напряжения 0-28 В
    Точность входа (0,1-110 кГц) погрешность 0,1% от полной шкалы
    Частота на входе 4-5000 Гц
    Входное сопротивление, Ri Около 4 кОм
    Интервал сканирования 13,3 мс
    Разрешение 10 бит

    Аналоговые входы:

    Число аналоговых входов (по току и напряжению) 2
    Режимы токовый или по напряжению
    Входное сопротивление, Ri (по напряжению) Около 10 кОм
    Уровень напряжения 0-10 В (масштабируемый)
    Максимальное напряжение 20 В
    Уровень тока От 0/4 до 20 мА (масштабируемый)
    Входное сопротивление, Ri (по току) Около 300 Ом
    Максимальный ток 30 мА
    Разрешение аналоговых входов 10 бит (+ знак)

    Аналоговый выход:

    Программируемый аналоговый выход 1
    Уровень тока от 0/4 до 20 мА
    Максимальная нагрузка 500 Ом
    Точность 0,5 % от полной шкалы

    Дискретные / частотные выходы:

    Число программируемых дискретных / импульсных выходов 2
    Уровень напряжения на дискретном / частотном выходе 0-24 В
    Максимальная нагрузка частотного выхода 1 кОм
    Максимальная ёмкостная нагрузка на частотном выходе 10 нФ
    Минимальная выходная частота на частотном выходе 32 Гц
    Погрешность частотного выхода Максимальная ошибка: 0,1% полной шкалы
    Разрешение частотных выходов 10 бит

    Внутренний источник питания

    Входное напряжение 10,5±0,5В, 24±0,5В
    Максимальная нагрузка (10В) 25 мА
    Максимальная нагрузка (24В) 100 мА
    Релейные выходы
    Программируемые релейные выходы 1
    Максимальная нагрузка на клеммах 240В, 2А

    Коммуникация с шинами передачи данных

    FC Protocol, Modbus RTU, RS485, USB

    Длина кабеля

    Максимальная длина экранированного (бронированного) кабеля двигателя 150 м
    Максимальная длина неэкранированного (небронированного) кабеля двигателя 300 м

    Окружающая среда, исполнение привода

    Корпус IP20 (IP21 с опцией)
    Вибрация 1,0 G
    Агрессивная среда Класс Н25
    Влажность 5 – 93 % (IEC 721-3-3; класс 3К3 (без конденсации во время работы))двигателя
    Макс. температура среды -10 - 50° C
    Среднесуточная температура среды
  • Электронная тепловая защита двигателя от перегрева
  • Мониторинг температуры радиатора защищает привод от перегрева
  • Привод защищен от к.з. между фазами двигателя U, V, W
  • Привод защищен от к.з. выходных фаз U, V, W на землю
  • Автоматическая оптимизация энергопотребления
  • Автоматическая адаптация к двигателю
  • Подхват вращающегося двигателя
  • При пропадании одной фазы сети ПЧ отключается
  • Контроль напряжения промежуточного контура позволяет ПЧ отключаться, если напряжение промежуточного контура слишком низкое или слишком высокое
  • Частотный преобразователь "Данфосс" постоянно контролирует критический уровень внутренней температуры, тока нагрузки, высокое напряжение промежуточного контура, низкую скорость двигателя и может автоматически корректировать частоту коммутации силовых ключей или менять схему коммутации, для поддержания рабочих характеристик привода.
  • СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

    Преобразователь частоты Danfoss VLT HVAC Drive FC 102

    ГАБАРИТЫ, ВЕС

    Преобразователь частоты Danfoss VLT HVAC Drive FC 102

    ПАНЕЛЬ МЕСТНОГО УПРАВЛЕНИЯ

    Преобразователь частоты Danfoss VLT HVAC Drive FC 102

    ДОКУМЕНТАЦИЯ

    pdf Инструкция по эксплуатации FC100 VLT® HVAC
    pdf Руководство по программированию FC100 VLT® HVAC
    pdf Руководство по проектированию FC100 VLT® HVAC
    pdf Инструкция по эксплуатации мощных ПЧ FC100 VLT® HVAC
    Мощность
    5.5 Вт
    Вес [кг]
    6.6
    Ток [A]
    13
