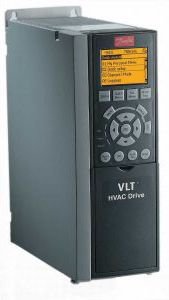

Частотный преобразователь Danfoss VLT® HVAC Drive FC-102 раскрывает все возможности системы отопления, вентиляции и кондиционирования воздуха (HVAC). Созданный на новой модульной платформе Danfoss по принципу plug-and-play ("подключи и работай") привод VLT® HVAC предназначен для применения в системах HVAC, благодаря чему эксплуатация систем предельно упрощается.
Непревзойденный опыт Danfoss в разработке высокотехнологичных приводов для HVAC-систем позволил оптимизировать характеристики привода VLT® HVAC специально для работы с насосами, вентиляторами и водяными охладителями (компрессорами) в зданиях, оборудованных усовершенствованными системами HVAC.
Устройство оптимизирует энергопотребление, имеет четыре набора параметров для каждого двигателя, а также может выполнять автоматический перезапуск оборудования при кратковременном отсутствии питания. Кроме того, VLT HVAC Drive имеет опцию защиты от «сухого» хода. В устройстве предусмотрен специальный пожарный режим для вентиляторов, «спящий» режим для насосов и функция контроля обрыва ремня.
Преобразователи частоты VLT HVAC Drive характеризуются компактными габаритами, удобной панелью управления (в т.ч. на русском), а также обладают встроенным USB-портом для программирования. Важно, что в устройстве имеется встроенный фильтр гармоник на звене постоянного тока. Среди других важных опций – покрытие плат компаундом, что позволяет использовать устройство в агрессивной или влажной среде. Преобразователи VLT HVAC Drive обладают функцией автоконтроля резонанса, что уменьшает срок ввода оборудования в эксплуатацию и продлевает период эксплуатации системы. В устройстве имеется опция обнаружения утечек и различных повреждений: при появлении признаков подобной ситуации сработает аварийный сигнал – будет произведено отключение наоса.
Используя преобразователи частоты VLT HVAC Drive, вы сможете сократить расходы на эксплуатацию системы. При этом вы можете быть уверены в том, что система на вашем предприятии будет работать стабильно и верно.
Питающая сеть (L1\L, L2, L3\N) | |
| Диапазон напряжений | 3 x 200 - 240 B ± 10% 3 x 380 - 480 B ± 10% 3 x 525 - 600 B ± 10% |
| Частота сети | 50/60 Гц |
| Максимальная кратковременная асимметрия фаз | 3% от номинального напряжения |
| Коэффициент активной мощности | >= 0,9 при номинальной нагрузке |
| Коэффициент реактивной мощности | > 0,98 |
| Включений по входу L1/L, L2, L3/N | Не более 2 раз в минуту (от 11 кВт - 1 раз в мин) |
| Условия окружающей среды согласно EN60664-1 | Категория перенапряжения III/степень загрязнения 2 |
| Перегрузочная способность | 110% - 1минута |
| Управление | векторное или скалярное |
Выходные характеристики (U, V, M): | |
| Выходное напряжение | 0–100% от входного номинального |
| Выходная частота | 0-1000 Гц |
| Число переключений на выходе | Не ограничено |
| Время разгона/торможения | 0,01-3600 сек. |
Характеристики крутящего момента: | |
| Пусковой момент (постоянный момент) | Максимум 110% в течение 60 сек* |
| Пусковой момент | Максимум 135% в течение 0,5 сек.* |
| Перегрузка по моменту (постоянный момент) | Максимум 110% в течение 60 сек.* |
| * - в процентах от номинального момента | |
Цифровые входы | |
| Количество программируемых дискретных входов | 4 (6) |
| Логика | PNP |
| Уровень напряжения | 0-24 |
| Максимальное напряжение на входе | 28 В |
| Входное сопротивление, Ri | Около 4 кОм |
Импульсный вход | |
| Программируемый импульсный вход | 2 |
| Уровень напряжения | 0-28 В |
| Точность входа (0,1-110 кГц) | погрешность 0,1% от полной шкалы |
| Частота на входе | 4-5000 Гц |
| Входное сопротивление, Ri | Около 4 кОм |
| Интервал сканирования | 13,3 мс |
| Разрешение | 10 бит |
Аналоговые входы: | |
| Число аналоговых входов (по току и напряжению) | 2 |
| Режимы | токовый или по напряжению |
| Входное сопротивление, Ri (по напряжению) | Около 10 кОм |
| Уровень напряжения | 0-10 В (масштабируемый) |
| Максимальное напряжение | 20 В |
| Уровень тока | От 0/4 до 20 мА (масштабируемый) |
| Входное сопротивление, Ri (по току) | Около 300 Ом |
| Максимальный ток | 30 мА |
| Разрешение аналоговых входов | 10 бит (+ знак) |
Аналоговый выход: | |
| Программируемый аналоговый выход | 1 |
| Уровень тока | от 0/4 до 20 мА |
| Максимальная нагрузка | 500 Ом |
| Точность | 0,5 % от полной шкалы |
Дискретные / частотные выходы: | |
| Число программируемых дискретных / импульсных выходов | 2 |
| Уровень напряжения на дискретном / частотном выходе | 0-24 В |
| Максимальная нагрузка частотного выхода | 1 кОм |
| Максимальная ёмкостная нагрузка на частотном выходе | 10 нФ |
| Минимальная выходная частота на частотном выходе | 32 Гц |
| Погрешность частотного выхода | Максимальная ошибка: 0,1% полной шкалы |
| Разрешение частотных выходов | 10 бит |
Внутренний источник питания | |
| Входное напряжение | 10,5±0,5В, 24±0,5В |
| Максимальная нагрузка (10В) | 25 мА |
| Максимальная нагрузка (24В) | 100 мА |
| Релейные выходы | |
| Программируемые релейные выходы | 1 |
| Максимальная нагрузка на клеммах | 240В, 2А |
Коммуникация с шинами передачи данных | |
| FC Protocol, Modbus RTU, RS485, USB | |
Длина кабеля | |
| Максимальная длина экранированного (бронированного) кабеля двигателя | 150 м |
| Максимальная длина неэкранированного (небронированного) кабеля двигателя | 300 м |
Окружающая среда, исполнение привода | |
| Корпус | IP20 (IP21 с опцией) |
| Вибрация | 1,0 G |
| Агрессивная среда | Класс Н25 |
| Влажность | 5 – 93 % (IEC 721-3-3; класс 3К3 (без конденсации во время работы))двигателя |
| Макс. температура среды | -10 - 50° C |
| Среднесуточная температура среды | |
| | |
