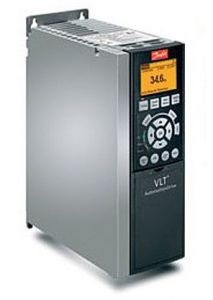

Преобразователь частоты Danfoss VLT AutomationDrive FC 301 (FC301P3K0T4) трехфазный 380-480В базовая версия

ОПИСАНИЕ

VLT® AutomationDrive реализует концепцию единственного привода, который управляет всеми операциями: от стандартных алгоритмов до сервоуправления любым механизмом или производственной линией.

VLT® AutomationDrive разработан на основе модульной открытой технологии, что обеспечивает исключительную универсальность и программируемость.

Настраиваемый и удобный интерфейс поддерживает целый ряд языков и шрифтов.

Серия приводов VLT AutomationDrive реализует интеллектуальную технологию автоматической настройки при подключении и обладает превосходной надежностью, практически устраняющей необходимость проведения техобслуживания в процессе эксплуатации.

Номенклатура продукции

• 0,25 - 37 кВт (200 - 240 В)
• 0,37 - 800 кВт (380 - 500 В)
• 0,75 кВт – 75 кВт (525 - 690 В)
• 37 кВт – 1000 кВт (525 - 690 В)

Корпуса

Привод отвечает требованиям класса защиты корпуса/шасси IP 20. Дополнительно обеспечивается класс защиты IP21/NEMA 1, IP55/NEMA 12, IP 54/NEMA12 или IP66 NEMA 4x.

Интеллектуальный логический контроллер

В стандартной комплектации VLT® AutomationDrive предусмотрена функция безопасного останова, пригодная для установок категории 3 в соответствии с требованиями стандарта EN 954-1. Эта функция предотвращает самопроизвольный запуск привода.

Техника безопасности

В стандартной комплектации VLT® AutomationDrive предусмотрена функция безопасного останова, пригодная для установок категории 3 в соответствии с требованиями стандарта EN 954-1. Эта функция предотвращает самопроизвольный запуск привода.

Панель местного управления (LCP) с “горячим” подключением

Панель местного управления можно подсоединять и отсоединять, не прерывая работы. Настройки легко переносятся с одного привода на другой с помощью панели управления или компьютера, на котором установлено соответствующее программное обеспечение.

Интеллектуальное управление теплоотводом

Охлаждение может быть организовано двумя способами, каждый из которых имеет свои преимущества. Принудительное конвекционное охлаждение: вентилятор направляет холодный воздух на ребра охлаждения алюминиевого корпуса для отвода тепла. Канал легко чистится без риска повреждения электроники. "Холодная плита": внешнее охлаждение через заднюю панель алюминиевого корпуса. Воздуховод: воздух, подаваемый из помещения поста управления или извне, охлаждает теплоотвод без контакта с электронными элементами.

Принадлежности

• Дополнительные средства отображения
• Графическая панель местного управления (LCP102)
• Цифровая панель местного управления (LCP101)
• Комплект для монтажа панели местного управления

Прикладные устройства

• Плата внешнего источника питания 24 В

Опции последовательной связи

• PROFIBUS DP V1 (MCA 101)
• Profisafe-Stop (MCA 103)
• DeviceNet (MCA 104)
• CAN Open (MCA 105)
• Ethernet IP (MCA 121)

Дополнительные устройства ввода/вывода

• Модуль ввода/вывода общего назначения (MCB 101)
• Вход датчика положения (MCB 102)
• Вход резольвера (MCB 103)
• Дополнительный модуль реле (MCB 105)
• Защищенный модуль ввода/вывода ПЛК (MCB 108)
• Плата термистора PTC (MCB 112)

Дополнительные устройства для управления перемещением

• Модуль управления перемещением (MCO 305)
• Модуль управления синхронизацией (MCO 350)
• Модуль управления позиционированием (MCO 351)
• Центрирующее наматывающее устройство (MCO 352)

Тормоз

• Тормозные резисторы
• Монтажные приспособления и шасси для резисторов

Фильтры

• Фильтр гармоник (AHF 005/010 MCE)
• Синусоидальные фильтры (MCC 101)
• Фильтр dU/dt (ограничения нарастания напряжения) (MCC 102)

Прочие принадлежности

• 1 монтажный комплект IP21/NEMA
• Разъем адаптера Profibus типа Sub-D9
• Развязывающая панель для кабелей Fieldbus
• Кабель USB для подключения к компьютеру

ДОКУМЕНТАЦИЯ

	Руководство по программированию FC300
	Инструкция по эксплуатации FC300
