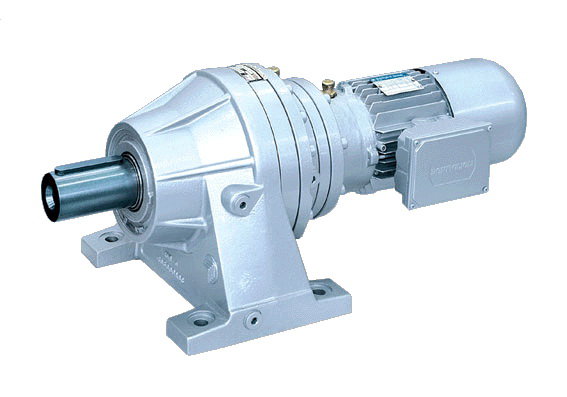

Планетарный мотор-редуктор Bonfiglioli 316

Конструктивные особенности редукторов серии 300
Серия 300 представляет собой модельный ряд многофункциональных планетарных редукторов.

Основные характеристики модельного ряда:

• 16 типоразмеров
• модульный принцип конструкции
• варианты исполнения:

1. соосные редукторы, имеющие от 1 до 4 ступеней редукции;
2. угловые редукторы (первая ступень с коническими спиральными шестернями), имеющие от 2 до 4 ступеней редукции;
3. комбинированные с червячным редуктором;
4. комбинированные с цилиндроконическим редуктором;

• возможность установки на фланцах, лапах или монтажа на вал;
• конфигурации выхода: внешний шлицевой вал, полый шлицевой вал или вал для обжимного
• диска.
• входные переходники:

1. для электрических IEC двигателей со стандартным фланцем B5;
2. для компактных версий с интегрированными электродвигателями до типоразмера 307 и
3. для редукторов, комбинируемых с цилиндроконическими и червячными редукторами.

• высокая скорость на входе мотор-редукторов;

Другие особенности конструкции планетарных редукторов:

• высокий коэффициент передачи вращающего момента;
• возможность восприятия высоких радиальных и осевых нагрузок на выходные валы благодаря
• коническим роликовым подшипникам, применяемым в вариантах исполнения H и P;
• высокий КПД;
• применение шлицевых соединений валов;
• сателлиты установлены на плавающие оси, для обеспечения максимального распределения
• нагрузки среди планетных шестерней;
• корпус из сфероидального чугуна.

Все характеристики планетарного мотор-редуктора Bonfiglioli 316 можно найти в каталоге продукции Bonfiglioli cерии 300
