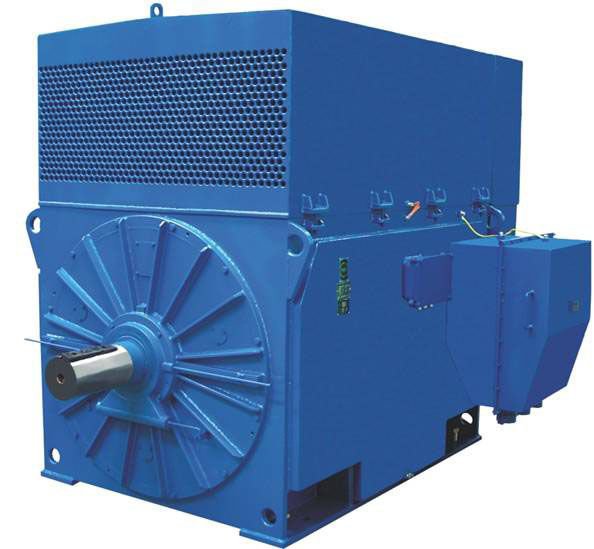

Высоковольтные электродвигатели ДАЗО4 предназначены для привода механизмов не требующих регулирования частоты вращения:
Для защиты от двигателя соединение с приводным механизмом осуществляется с помощью упругой муфты предельного момента.
При производстве электродвигателей используются изоляционные материалы обмотки статора класса нагревостойкости "F" (с предельной температурой нагрева активной части не выше "В").
Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.
Электродвигатели изготавливаются в односкоростном исполнении, частотой питающей сети 50 Гц на номинальное напряжение 6000 В. Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов и соединенных в звезду. Под индивидуальный заказ электродвигатели могут изготавливаться на другие стандартные напряжения.
Двигатели допускают работу при отклонении питающей сети по напряжению от минус 5% до плюс 10% от номинального значения или частоты плюс/минус 2% в соответствии с ГОСТ 28173. В этих режимах время работы рекомендуется ограничивать.
Электрожвигатели спроектированы для номинального продолжительного режима работы S1.
Пуск двигателей прямой. Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее трех часов.
l1 | l10 | l31 | d1 | d10 | b10 | h2 | h | |
210 | 900 | 200 | 100 | 35 | 800 | 106 | 400 |
Электродвигатели ДАЗО4 выпускаются для эксплуатации в районах умеренного климата ("У").
Поэтому существуют следующие ограничения по экспоуатации:
Запыленность окружающего воздуха не более 10 мг/м при условии периодической очистки воздухоохладителя.
Электродвигатели ДАЗО4 изготавливаются со степенью защиты от воздействия пыли и влаги и имеют категорию размещения 1, т.е. могут мнтироваться на открытом воздухе, без наличия дополнительных ограждающих конструкций.
Электродвигатели ДАЗО4 имеет конструктивное исполнение по монтажу IM1001 с цилиндрическим рабочим концом вала по ГОСТ 12080.
Согласно действующей маркировке ГОСТ 14254, электродвигатели серии ДАЗО4 имеют следующее исполнение по защите от воздействия внешних природных факторов:
Способ охлаждения для электродвигателей ДАЗО4 - IC611
Двигатели укомплектованы подшипниками качения с пластичной смазкой следующих типов:
Для защиты электродвигателей от аварийных режимов работы вызванных превышением рабочих нагрузок, следствием которых может быть нагрев обмотки до недопустимой температуры или преждевременный износ подшипников, электродвигатели комплектуются термодатчиками типа ТСМ (ТСП) в следующей комплектации:
Концы датчиков выведены в контрольную ко-робку выводов электродвигателя.
Датчики реагируют только на изменение температуры и не позволяют выявлять причины нагрева. Для контроля температуры, датчики должны быть подключены в исполнительному устройству системы защиты или АСУ ТП предприятия.
Для предотвращения образования конденсатной влаги в корпусе в момент вынужденного простоя, электродвигатели снабжены тэновыми нагревателями размещенными в нижней внутренней части корпуса электродвигателя. Нагреватели мощностью 500 Вт с напряжением питающей сети 220 В.
Каталог ДАЗО4 высоковольтные - характеристики и габариты |
