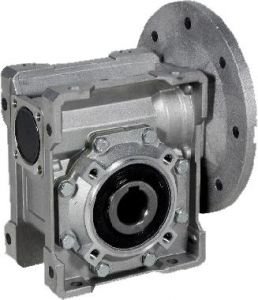

Червячный одноступенчатый мотор-редуктор Tramec XA 30

Скачать полный каталог Tramec

ОПИСАНИЕ

Червячные редукторы и мотор-редукторы являются наиболее популярными в промышленности во всем мире. Червячные редукторы успешно используются, так как сочетают в себе высокое качество и умеренную цену. Большое передаточное число червячной передачи и особо низкий уровень шума при работе делают эти мотор-редукторы экономически выгодным решением при создании простых приводных систем.

Основные характеристики червячных редукторов:

• Передаточное отношение от 7,5 до 100.
• 3 варианта входного вала,
• 7 типоразмеров,
• 2 варианта выходного фланца,
• мощность двигателя до 9,2 кВ,
• 11 вариантов передаточных чисел.

Червячные редукторы серии Х с характерным червячным винтом и червячным колесом доступны в двух версиях:

• XA-с входным валом, является модернизированной серией, изготавливаемой с использованием технологии литья под давлением.
• XC-XF-с присоединительным фланцем для двигателя. XF- версия (фланцевая шейка +муфта) универсальна, с широкой гаммой применения, обладает более высоким к.п.д., чем компактная версия XC, где в основном акцент делается на эффективность рабочей области редуктора.

Типы конфигураций червячных редукторов– на лапах, фланец, шпоночный полый вал, одно- и двусторонний вал, с реактивной штангой.
Червячные редукторы типоразмеров 30, 40, 50, 63 и 75 изготавливаются в алюминиевых корпусах, 90 и 110 отливаются из серого чугуна. Вал червяка изготовлен из цементированной закаленной стали и шлифован. Выполненное из бронзы колесо червяка наплавлено на полый вал, являющийся стандартным выходным валом привода.
Доступны дополнительные аксессуары: входной вал одно- и двусторонний, блокировка оборотов, выходной фланец, односторонний или двухсторонний выходной вал, зажимное кольцо, ограничитель крутящего момента, реактивная штанга (плечо реакции).

ОБОЗНАЧЕНИЕ

1 – Cерия редуктора (XC, XA, XF)
2 – Межосевое расстояние, мм (30,40,50,63,75,90,110, 130)
3 – Номинальное передаточное отношение редуктора
4 – Число оборотов выходного вала, об/мин
5 – Фланец на выходном валу редуктора (F1,F2,F3)
6 – Монтажное положение (В3,В6,В7,В8,V5,V6)
7 – Мощность электродвигателя, kW
8 – Крутящий момент на выходном валу, Nm
9 – Напряжение питания электродвигателя, V
10 – Частота питающей сети, Гц
11 – Количество полюсов электродвигателя (2,4,6)
