Асинхронный электродвигатель СЭГЗ АИМЛ 71B2. График производительности АИМЛ 71B2, подбор аналогов.

Асинхронные электродвигатели с короткозамкнутым ротором во взрывозащищенном исполнении АИМЛ 63, 71, 80, 90, 100, 112 с маркировкой по взрывозащите 1 exdiibt4 предназначены для привода механизмов внутренних и наружных установок взрывоопасных производств химической, газовой, нефтеперерабатывающей и других отраслей промышленности, в которых возможно образование взрывоопасных паро- и газовоздушных смесей.

Маркировка взрывозащиты:

1 — уровень взрывозащиты;
Ех — взрывозащищенный;
e, d — вид взрывозащиты;
iib — группа взрывозащиты;
Т4 — температурный класс.

Двигатели предназначены для эксплуатации в макроклиматических районах с умеренным (У), умеренным и холодным (УХЛ), тропическим (Т) и морским (ОМ) климатом с категорией размещения 2,5 в

Технические характеристики электродвигателя АИМЛ 63А:

Типоразмер двигателя	Мощность, кВт	Синхронная частота вращения, об/мин	Напряжение питания, В	Частота сети, Гц	КПД, %	Коэффициент мощности	Габарит. размеры, мм	Масса, кг не более
АИМЛ 71B2	0,37	3000	380	50	70	0,81	275х160х214	11
АИМЛ 63В2	0,55	3000	380	50	73	0,82	275х160х214	11,5
АИМЛ 63А4	0,25	1500	380	50	68	0,73	275х160х214	11
АИМЛ 63В4	0,37	1500	380	50	69	0,75	275х160х214	11,5
АИМЛ 71А2	0,75	3000	380	50	75	0,83	290х170х236	14,5
АИМЛ 71В2	1,10	3000	380	50	77	0,84	290х170х236	15,5
АИМЛ 71А4	0,55	1500	380	50	73	0,75	290х170х236	14,5
АИМЛ 71В4	0,75	1500	380	50	74	0,75	290х170х236	15,5
АИМЛ 71А6	0,37	1500	380	50	67	0,70	290х170х236	14,5
АИМЛ 71В6	0,55	1500	380	50	68	0,72	290х170х236	15,5
АИМЛ 80А2	1,50	3000	380	50	78	0,87	350х190х247	20,3
АИМЛ 80В2	2,20	3000	380	50	80	0,88	350х190х247	22
АИМЛ 80А4	1,10	1500	380	50	76	0,78	350х190х247	20,3
АИМЛ 80В4	1,50	1500	380	50	77	0,77	350х190х247	22
АИМЛ 80А6	0,75	1000	380	50	69	0,71	350х190х247	20,3
АИМЛ 80В6	1,10	1000	380	50	71	0,72	350х190х247	22
АИМЛ90l2	3,0	3000	380	50	82	0,87	410х250х285	21
АИМЛ90l4	2,2	1500	380	50	76	0,82	410х250х285	21
АИМЛ90l6	1,5	1000	380	50	76	0,72	410х250х285	21
АИМЛ100s2	4,0	3000	380	50	82	0,87	425х250х305	31
АИМЛ100l2	5,5	3000	380	50	82	0,88	425х250х305	36
АИМЛ100s4	3,0	1500	380	50	80	0,78	425х250х305	31
АИМЛ100l4	4,0	1500	380	50	82	0,80	425х250х305	34
АИМЛ100l6	2,2	1000	380	50	77	0,71	425х250х305	33
АИМЛ112m2	7,5	3000	380	50	86	0,87	460х300х352	44
АИМЛ112m4	5,5	1500	380	50	85	0,84	460х300х352	44
АИМЛ112ma6	3,0	1000	380	50	79	0,78	460х300х352	44
АИМЛ112mb6	4,0	1000	380	50	80	0,78	460х300х352	44

Габаритные размеры АИМЛ 71B2 в файле:

Габаритные размеры электродвигателя АИМЛ 71B2

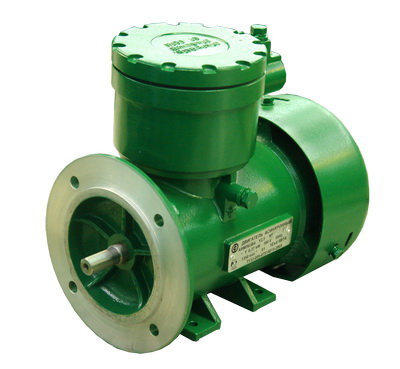

Асинхронный электродвигатель СЭГЗ АИМЛ 71B2
