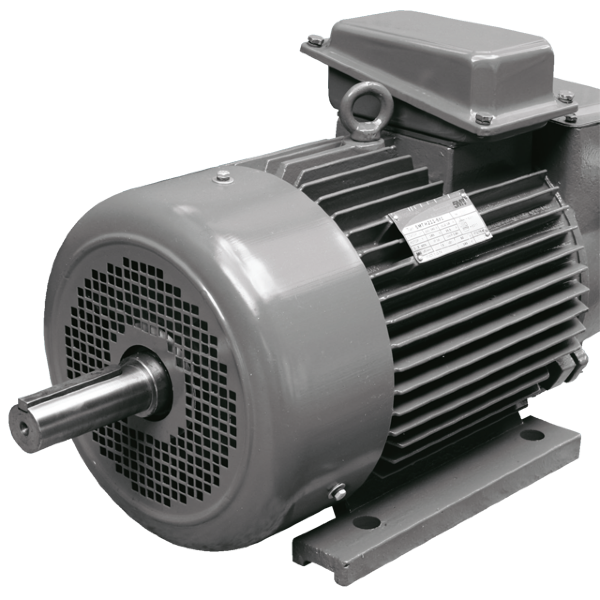

Электродвигатель 5МТКН 211 В6 крановый

Общие характеристики

Двигатели асинхронные крановые закрытого исполнения предназначены для работы в подъемно-транспортных механизмах и в электроприводе агрегатов машин.

Вид климатического исполнения У1 по ГОСТ 15150-69.

Режим работы ЅЗ с относительной продолжительностью включения ПВ 40% по ГОСТ Р 52776-2007.

Допуски на установочные и присоединительные размеры по ГОСТ 8592-79 для нормальной точности.

В зависимости от способа монтажа двигатели изготавливаются следующих видов конструктивных исполнений: ІМ 1001, ІМ 1002, ІМ 1003, ІМ 1004, ІМ 2001, ІМ 2002, ІМ 2003, ІМ 2004 и другие по ГОСТ 2479-79.

Степень защиты двигателей ІР54 по ГОСТ ІЕС 60034-5-2011.

Способ охлаждения ІС0041 по ГОСТ 20459-87.

Система изоляции двигателей класса нагревостойкости «F», «H» по ГОСТ 8865-93.

Основные технические данные и характеристики двигателя приведены в табличке, прикрепленной к корпусу двигателя.

Характеристики электродвигателя кранового 5МТКН 211 В6

• Мощность 7.5 кВт
• Частота вращения 1000 об/мин
• Напряжение 220/380 В
• Ток статора 29/17 А
• КПД 78 %
• Коэф. мощности 0.82
• Класс защиты, IP 54
• Климатическое исполнение У1
• Вес 130 кг

Преимущества электродвигателя 5МТКН 211 В6

• Степень защиты IP54;
• Маслёнка для смазки подшипников;
• Ударопрочная (стальная) клемная коробка;
• Силуминовый вентилятор;
• Гарантия 2 года при наработке не более 10000 часов.

Габаритно-присоединительные размеры 5МТКН 211 В6

Особенности конструкции крановых электродвигателей

Асинхронные крановые электрические двигатели, в соответствии с ГОСТ ІЕС 60034-5-2011, имеют степень защиты IP54. Сегодня можно приобрести электродвигатели данной категории с короткозамкнутым или фазным ротором. Это оборудование характеризуется закрытым исполнением и применяется для приводов грузоподъемных механизмов в различных сферах промышленности. Крановые электродвигатели подходят для механизмов с длительным, повторно-кратковременным или же кратковременным рабочим режимом. Чтобы выдерживать немалые нагрузки, устройства специальной серии имеют повышенный запас прочности деталей, механических узлов.

Допустимая температура воздуха от -50°С до +40°С

Крановые двигатели предназначены для работы от сети частотой 50 и 60 Гц, напряжением 220/380, 230/400, 240/415, 380/660, 380, 415, 500В;

Монтажное исполнение

Крановые электродвигатели могут иметь следующее исполнение:

• 1001 (на лапах, 1 конец вала)
• 1002 (на лапах, 2 конца вала)
• 2001 (лапы + фланец, 1 конец вала)
• 2002 (лапы + фланец, 2 конца вала)

Применение электродвигателей крановых

Крановые электродвигатели предназначены для работы в подъемно-транспортных механизмах и в электроприводе агрегатов машин.

Используются во всех отраслях народного хозяйства. Применяются в жилищном и капитальном строительстве, энергетике, на транспорте, в горнодобывающей и металлургической промышленности;

Крановые электродвигатели поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов. Изготовляются в одно- и двухскоростных исполнениях;

Характеристики изоляции питания крановых двигателей

Все виды крановых двигателей имеют изоляцию классов нагревостойкости Н и F, питание от сети напряжения 220/380 В. Трехфазные крановые электродвигатели отличает климатическое исполнение «У1».

	Общие сведения о серии крановых двигателей 5МТ
	Технические данные и компановка 5МТ
	Исполнение 5МТ и габаритные размеры с фазным и короткозамкнутым ротором
