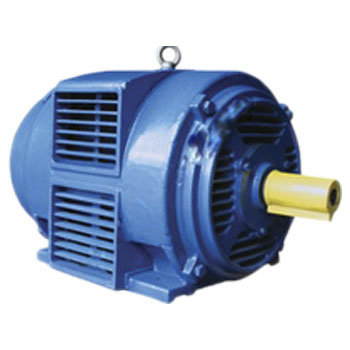

Электродвигатель 5АИН 315 М4 с пониженной степенью защиты IP23

Общие сведения электродвигателя 5АИН 315 М4

Защищенные общепромышленные асинхронные короткозамкнутые электродвигатели со степенью защиты IP23 отличаются от обычных и более распространенных двигателей с IP54 или IP55 прежде всего тем, что при одинаковых мощности и частоте вращения вала обладают меньшими размерами.

Все электродвигатели с классом защиты IP23 изготавливаются:

• Охлаждение — IC01;
• Класс изоляции - F;
• На лапах;
• С одним или двумя концами вала (стандартно - с одним);
• Режим работы S1;
• Частота сети переменного тока 50 Гц;
• Климатическое исполнение У(умеренный климат) или Т (тропический климат).

Конструктивные особенности

Исполнение электродвигателя по степеням защиты (IP54 или IP23) вызывает значительное влияние при проектировании и изготовлении на электромагнитный расчет и на конструкцию корпуса:

• электродвигатели со степенью защиты IP54 имеют корпус, изолирующий электродвигатель от внешней среды, охлаждается такой двигатель внешним обдувом от своего вентилятора;

• электродвигатели со степенью защиты IP23 охлаждаются за счет движения воздуха через внутренние детали электродвигателя. Такой способ охлаждения более эффективен, что позволяет увеличивать электромагнитные нагрузки по сравнению с электродвигателями IP54 при проектировании.

Корпус электродвигателя с IP23 и щиты имеют «окна» для входа и выхода охлаждающего воздуха, отсутствует наружный вентилятор, что приводит к снижению величины массы электродвигателя. Кроме этого, электродвигатели в исполнении IP23 выполнены в стальных сварных корпусах, подшипниковые щиты стальные сварные.

В результате, масса электродвигателей 5АИН в исполнении IP23 меньше, чем у двигателей IP54 (корпус и щиты – чугунное литьё), на 30-40%.

Характеристики электродвигателя с пониженной степенью защиты IP26 5АИН 315 М4

• Мощность 250 кВт
• Частота вращения 1500 об/мин
• Ток статора 452.16 А
• КПД 94.5 %
• Коэф. мощности 0.89
• Iп/Iн 6.8
• Класс защиты, IP 23
• Климатическое исполнение У3

Габаритно-присоединительные размеры 5АИН 315 М4

Каталог и техническое описание

Каталог двигатели 5АИН с пониженной степенью защиты IP23
