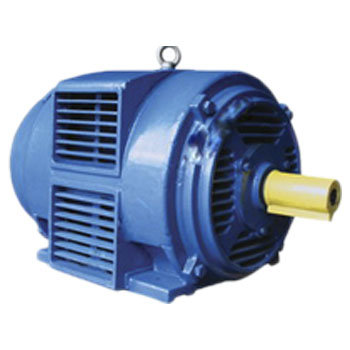

Защищенные общепромышленные асинхронные короткозамкнутые электродвигатели со степенью защиты IP23 отличаются от обычных и более распространенных двигателей с IP54 или IP55 прежде всего тем, что при одинаковых мощности и частоте вращения вала обладают меньшими размерами.
Все электродвигатели с классом защиты IP23 изготавливаются:
Исполнение электродвигателя по степеням защиты (IP54 или IP23) вызывает значительное влияние при проектировании и изготовлении на электромагнитный расчет и на конструкцию корпуса:
Корпус электродвигателя с IP23 и щиты имеют «окна» для входа и выхода охлаждающего воздуха, отсутствует наружный вентилятор, что приводит к снижению величины массы электродвигателя. Кроме этого, электродвигатели в исполнении IP23 выполнены в стальных сварных корпусах, подшипниковые щиты стальные сварные.
В результате, масса электродвигателей 5АИН в исполнении IP23 меньше, чем у двигателей IP54 (корпус и щиты – чугунное литьё), на 30-40%.
l1 | l10 | l31 | d1 | d10 | b1 | b10 | h1 | h2 | h | |
170 | 418 | 190 | 80 | 24 | 22 | 457 | 14 | 85 | 280 |
Каталог двигатели 5АИН с пониженной степенью защиты IP23 |
