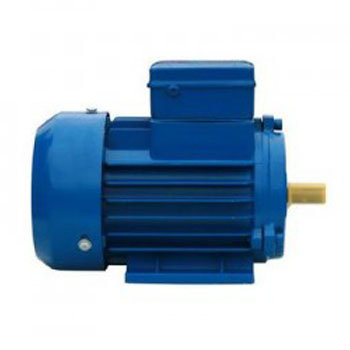

Электродвигатель 5АИ 90 LА8 ЕD (ЕТ, ЕТ1, ЕD1, ЕD2) с тормозом

Общие сведения электродвигателя 5АИ 90 LА8 ЕD (ЕТ, ЕТ1, ЕD1, ЕD2)

Электродвигатели с электромагнитным тормозом представляют собой специальное асинхронное трехфазное оборудование. Эти модели используются для механизмов и приводов, требующих быстрой остановки, фиксации вала двигателя и самого механизма, как следствие.

Конструктивные особенности устройства тормозов в электродвигателях 5АИ

Конструктивная особенность электродвигателей с тормозом подразумевает размещение основной части тормоза внутри двигателя. Оборудование унифицированной серии 5АИ с «нормально замкнутыми» тормозами используется в самых разных сферах – станкостроение, производство подъемных механизмов и других отраслях промышленности.

Эксплуатация электродвигателей с тормозом

Двигатели с замкнутым исполнением согласно ГОСТ 183-74 соответствуют режиму эксплуатации S4 от сети переменного тока частотой 50 Гц. Для устройств с короткозамкнутым ротором характерен тип климатического исполнения ГОСТ 15150–69.

Характеристики электродвигателя с тормозом 5АИ 90 LА8 ЕD (ЕТ, ЕТ1, ЕD1, ЕD2)

• Мощность 0.75 кВт
• Частота вращения 750 об/мин
• Напряжение 220/380 В
• Ток статора 3.6/2.1 А
• КПД 75.5 %
• Коэф. мощности 0.73
• Mmax/Mн 2
• Мп/Мн 1.8
• Iп/Iн 4
• Класс защиты, IP 55
• Климатическое исполнение У3
• Вес 25.5 кг

Преимущества:

• Степень защиты IP55;
• Маслёнки для смазки подшипников;
• Резьбовое отверстие в торце вала;
• Ударопрочная клемная коробка;
• Индивидуальная упаковка;
• Гарантия 2 года или 10000 часов.

Габаритно-присоединительные размеры 5АИ 90 LА8 ЕD (ЕТ, ЕТ1, ЕD1, ЕD2)

* Размеры: l1, l31, l10, d1, d20, d22, b10, h - соответсвуют стандартам ГОСТ 183-74 и ГОСТ 51689-2000. Остальные указанные размеры носят информационный характер, и могут быть изменены производителем без предварительного уведомления.

	Установочные и присоединительные размеры 5АИ с тормозом - фланец, лапы
