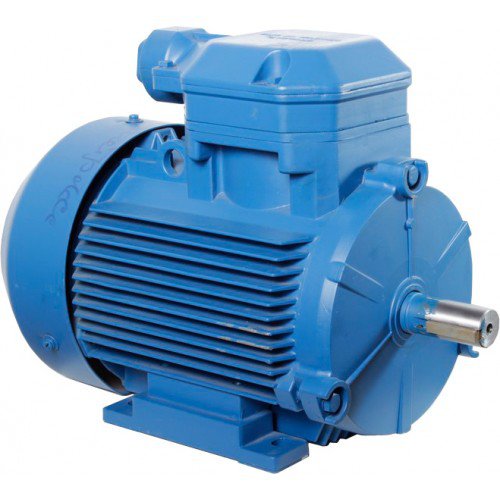

Общие сведения электродвигателя 2АИМУР 280 L4 H 660В
Эксплуатационные условия взрывозащищенных электродвигателей типа 2АИМУР:
1. Высота над уровнем моря не превышающая 1000 м
2. Рекомендуемая температура окружающего воздуха:
- от + 40 до - 45 °С для выполнения У2,5
- от + 40 до - 60 °С для выполнения УХЛ 2,5
- от + 45 до -10 °С для выполнения Т2,5 ТОМ2.5.
3. Рекомендуемая относительная влажность окружающей среды:
- выполнение У - 100% при температуре + 25 °С
- выполнение УХЛ - 80% при температуре + 25 °С
- выполнение Т, ТОМ - 100 % при температуре + 35 °С.
4. В части воздействия механических факторов внешней среды - по группе Ml ГОСТ 17516-72.
5. Номинальный рабочий режим электродвигателей - продолжительный 81 по ГОСТ 183-74.
6. Электродвигатели данных типов изготавливаются на номинальное напряжения 380, 660 В. при частоте тока 50 Гц. и на 660/1140 В. при частоте 60 Гц.
7. Концентрация инертной пыли в окружающей среде не должна превышать 0.01г/м3.
Характеристики взрывозащищенного 2АИМУР 280 L4 H 660В
- Мощность 200 кВт
- Частота вращения 1500 об/мин
- Напряжение 380/660 В
- Ток статора 359.4/207.5 А
- КПД 95.6 %
- Коэф. мощности 0.89
- Mmax/Mн 1.9
- Мп/Мн 0.9
- Iп/Iн 6.5
- Взрывозащита PB Ex d I
- Вес 1361 (1001) кг
Габаритно-присоединительные размеры 2АИМУР 280 L4 H 660В
| l30 | h21 | | l1 | l10 | l31 | d1 | d10 | b1 | b10 | h1 | h2 | h10 | h |
| 1130 | 770 | | 170 | 457 | 190 | 80 | 24 | 22 | 457 | 14 | 85 | 35 | 280 |
